Fehler suchen

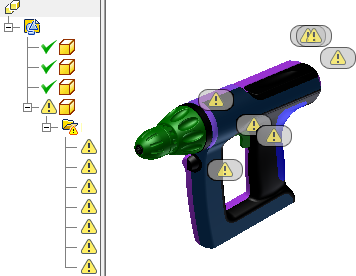

Die übersetzten Daten werden analysiert, und es werden Diagnoseinformationen bereitgestellt. Berichtet über gefundene Fehler und gruppiert sie im Browser nach Typen. Klicken Sie auf den Fehlertyp, um Fehlerzeichen an allen Positionen anzuzeigen. Erweitern Sie den Fehlerordner, und klicken Sie auf einen einzelnen Eintrag, um ein einzelnes Fehlerzeichen anzuzeigen.

Tipp: Verwenden Sie die UMSCHALT- oder STRG-Taste, um mehrere Fehler auszuwählen.

Klicken Sie auf ein Zeichen, um den Fehler zu vergrößern, und aktivieren Sie die Werkzeuge in der kleinen Werkzeugleiste.

Zugriff:

Doppelklicken Sie im Bauteil-Browser auf den Reparaturknoten, um die Reparaturumgebung zu öffnen. Führen Sie zunächst einen der folgenden Schritte aus, und klicken Sie auf OK: Klicken Sie in der Multifunktionsleiste auf Registerkarte Reparieren Gruppe Reparatur Fehler suchen . Mit Alles auswählen werden alle Körper markiert. Sie können auch Daten im Grafikfenster oder im Browser auswählen. Anmerkung: "Daten" bezieht sich dabei auf Volumenkörper und Flächen. Klicken Sie im Browser mit der rechten Maustaste auf einen Reparaturknoten, und wählen Sie Fehler suchen. Es werden nur die Daten im Knoten überprüft.

Geometriefehler

Fehlertypen
Sich selbst schneidende Flächen	Eine Fläche, die eine Falte mit sich selbst bildet, ist eine sich selbst schneidende Fläche. Flächen müssen durchgehend und glatt sein, ohne die Richtung zu wechseln.
Sich selbst schneidende Kurven	Kurvendaten umfassen Linien, Bogen oder Splines. Kurven müssen glatt verlaufen, ohne die Richtung zu ändern. Kurven dürfen nicht die Richtung wechseln, gedreht werden oder sich schneiden.
Modellierungsunbestimmtheit	Die Körper oder Flächen haben niedrig eingestufte Fehler.
Überlappende Flächen	Zwei oder mehr Flächen sind koplanar oder überlagern sich.
Sich schneidende Flächen	Zwei oder mehr Flächen konvergieren oder verlaufen durcheinander.
Unregelmäßige Oberflächen	Die erstellte Oberfläche wurde bei der Konvertierung genähert und lag nicht innerhalb der Systemtoleranzen der ursprünglichen Oberfläche in der importierten Datei. Oder ein Punkt auf der Fläche zeigt nicht in dieselbe Richtung wie der Rest der Fläche. Diese Fehler können auftreten, wenn Flächen gedreht oder auf einen kleinen Bereich reduziert werden.
Flächenausrichtungsprobleme	Die Konturrichtung ist mit der Normalenrichtung der Fläche nicht konsistent oder die inneren Konturen passen nicht zusammen. Die Oberseite einer Fläche wird als Flächennormale bezeichnet. Angrenzende Flächen innerhalb eines Volumenkörpers müssen eine konsistente Normalenrichtung aufweisen. Beispiel: Die Normalenrichtung der Flächen eines Quaders muss immer entweder nach innen oder nach außen weisen, um einen gültigen Volumenkörper zu ergeben.
Konturausrichtungsprobleme	Die äußere Kontur verläuft im Vergleich zur Flächennormalen in eine falsche Richtung. Wenn die Fläche über Inseln (Konturen innerhalb der äußeren Kontur) verfügt, muss die Normalenrichtung der Inseln in entgegengesetzter Richtung zur äußeren Kontur zeigen. Die Konturrichtung wird durch den Start- und Endpunkt sowie die Richtungsanzeige definiert. Abgesehen davon, dass die Kontur und die Inseln dieselbe Richtung aufweisen, verfügt eine Fläche über eine Normalenrichtung, die mit der Konturrichtung übereinstimmen muss. Wenn eine der Richtungen entgegengesetzt verläuft, wird ein Fehler ausgegeben.
Doppelte Scheitelpunkte	Bei den Start- und Endpunkten einer Kante handelt es sich um Scheitelpunkte. Bei der Konvertierung wird versucht, Scheitelpunkte zusammenzuführen, die innerhalb der Systemtoleranzen liegen. Doppelte Scheitelpunkte können entstehen, wenn kleine Kanten ein komplexes Objekt bilden.
Unregelmäßige Kurve	Mathematische Daten sind in der Kurvendefinition inkonsistent oder ein Vektor beträgt null. Dieser Fehler kann auftreten, wenn die annähernde Fläche nicht innerhalb der Systemtoleranz der definierenden Fläche in der neutralen Datei liegt.
Einzelfläche	Ein Punkt auf dem Flächenvektor ist falsch definiert. Die Flächennormale kann nicht bestimmt werden.
Verzerrte Fläche	Die Punkte, aus denen die Fläche besteht, befinden sich in einem zu kleinen Bereich.
Flächenunterbrechungen	Die Normalenrichtung oder Krümmung der Fläche wurde plötzlich geändert. Der Fehler kann auf eine unterbrochene Geometrie zurückzuführen sein. Flächen müssen glatt sein (G1, G2) und dürfen nicht abrupt die Richtung wechseln (G0).
Kurvenunterbrechungen	Kurvendaten umfassen Linien, Bogen oder Splines. Kurven müssen glatt sein und dürfen keine abrupte Änderung in der Richtung oder einen abrupten Übergang zwischen Kurven (G0) aufweisen.
