構造スチフナ

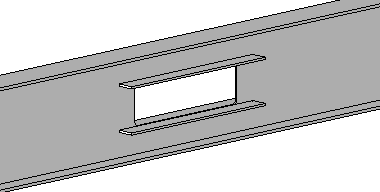

スチフナは、鉄鋼フレーム部材の強化、特に開口部がある梁や柱に使用します。スチフナは、追加の鉄鋼強化マテリアルを表す Revit ロード可能なファミリとしてモデリングされます。

構造フレーム部材の開口部については、「構造要素の開口部」を参照してください。

構造部材の開口部にスチフナを追加するには

1. [構造]タブ [モデル]パネル [コンポーネント]ドロップダウン [コンポーネントを配置]をクリックします。
2. プロパティ パレットで、タイプ セレクタ ドロップダウンからスチフナのタイプを選択します。 
   注: 目的とするスチフナ タイプがタイプ セレクタに表示されていない場合は、追加のスチフナ ファミリをロードしてください。
3. [修正 | 配置 コンポーネント]タブ [配置]パネル [面に配置]または[作業面に配置]をクリックします。
   注: ビューがワイヤフレーム モードである場合は、構造スチフナは、構造要素面に配置することはできません。
4. 描画ツールを使用して、目的のスチフナ配筋を梁の開口部に追加します。スケッチする方法については、「スケッチ」を参照してください。
