Cvičení 3: Přidání povinných spojnic k povrchu

V tomto cvičení vytvoříte triangulaci povrchu podél lineární funkce.

Povinné spojnice slouží k definování funkcí povrchu a vynucení triangulace podél povinné spojnice. U povrchů neprobíhá triangulace přes spojnice a vznikají přesnější modely povrchů TIN.

V tomto cvičení vytvoříte spojnice podél hrany zpevnění vozovky pro existující komunikaci. Díky lomení povrchu podél objektů vzniká přesnější rendrování povrchu.

Toto cvičení navazuje na část Cvičení 2: Přidání dat bodů k povrchu.

Zobrazení křivek zdroje a změna stylu povrchu

Poznámka:

V tomto cvičení se používá výkres, který jste vytvořili v předchozích cvičeních, nebo můžete otevřít výkres Surface-1B.dwg ze složky výkresů výukových programů.

1. Klikněte na kartu Výchozí panel Hladiny rozevírací seznam Hladina. Vedle hladiny _EG_BREAKLINES klikněte na položku .

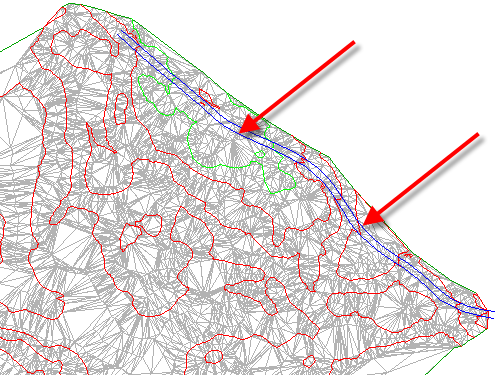

   Na východní straně staveniště se zobrazí 3D křivky, které představují hranu zpevnění vozovky (EP) existující komunikace.

   Poznámka:

   Křivky EP byly zahrnuty do výkresové šablony, kterou jste použili v části Cvičení 1: Vytvoření povrchu TIN.

2. Vyberte povrch. Klepněte pravým tlačítkem myši. Klepněte na Vlastnosti povrchu.
3. V dialogovém okně Vlastnosti povrchu na kartě Informace vyberte u Stylu povrchu položku Vrstevnice a trojúhelníky. Klepněte na tlačítko OK.

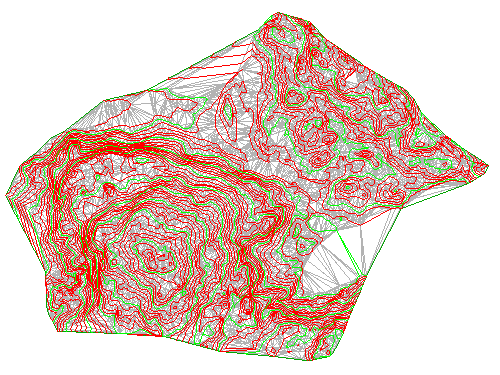

   Na povrchu se teď zobrazují vrstevnice a trojúhelníky, které znázorňují triangulaci povrchu EG založeného na nepravidelné trojúhelníkové síti.



Vytvoření spojnic z křivek

1. V Prostoru nástrojů na kartě Prospektor rozbalte kolekce PovrchyEGDefinice. Klepněte pravým tlačítkem myši na položku Povinné spojnice. Klepněte na tlačítko Přidat.
2. V dialogovém okně Přidat povinné spojnice zadejte pro Popis možnost Hrana zpevnění vozovky - existující komunikace Pro ostatní pole použijte výchozí hodnoty. Klepněte na tlačítko OK.
3. Aktivuje se výzva k výběru objektů. V rámci tohoto příkazu použijte příkazy pro posunutí pohledu a přiblížení zobrazení pro vyhledání dvou modrých 3D křivek na východní straně staveniště.

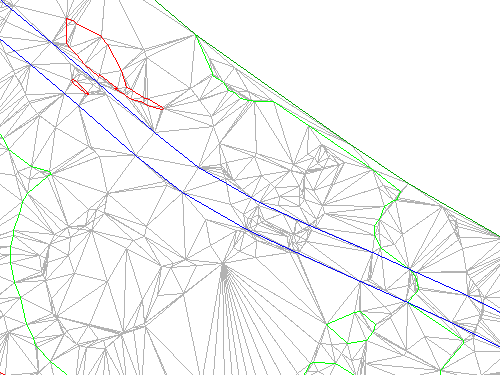

   Hodně přibližte, abyste viděli trojúhelník protínající křivky.


4. Vyberte křivky. Stiskněte klávesu Enter.

   Triangulace povrchu se upraví. Použijí se povinné spojnice hrany zpevnění vozovky, model zpevnění založený na nepravidelné trojúhelníkové síti TIN se nastaví podél hran povinných spojnic, což způsobí úpravu triangulace zpevnění.


5. Klikněte na kartu Zobrazit panel Navigovat ve 2D Hranice.

   V okně výkresu se přiblíží oblast vymezená hranicemi povrchu. Po přidání dat povinné spojnice lze zmrazit hladinu, která obsahuje zdrojová data pro povinné spojnice.

6. Klikněte na kartu Výchozí panel Hladiny rozevírací seznam Hladina. Vedle hladiny EG_BREAKLINES klikněte na položku .

Dále si podrobně projděte: Všimněte si, že se podél některých částí křivek nesprávně kříží triangulace povrchu s povinnou spojnicí. To se stalo proto, že vrstevnice povrchu slouží rovněž jako povinné spojnice. Nové povinné spojnice nejsou přidány, protože vrstevnice již slouží jako povinné spojnice a aktuální nastavení povrchu neumožňuje, aby byl povrch v daném bodu ovlivněn více než jednou povinnou spojnicí. Chcete-li tomuto chování zabránit, můžete provést některý z následujících úkonů:

• Vytvořit povrch s vrstevnicemi i povinnými spojnicemi: V dialogu Vlastnosti povrchu rozbalte na kartě Definice kolekci Vytvořit. Nastavte možnost Povolit křížení povinných spojnic na možnost Ano a poté nastavte položku Výška k použití na možnost Použít poslední výšku povinné spojnice na průsečíku.
• Úprava povrchu: K odstranění bodů povrchu, které leží přesně na křivkách, použijte příkaz DeleteSurfacePoint.
• Úprava křivek: Přidejte vrcholy na křivky do všech míst křížení s vrstevnicí povrchu.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 4: Přidání vnější hranice k povrchu.
