Eine Punktwolke ist eine umfangreiche Sammlung von Punkten in einem 3D-Koordinatensystem. Millionen Punkte werden von 3D-Laserscannern und anderen Technologien erfasst, und aus diesen werden dreidimensionale Darstellungen von vorhandenen Strukturen erstellt.

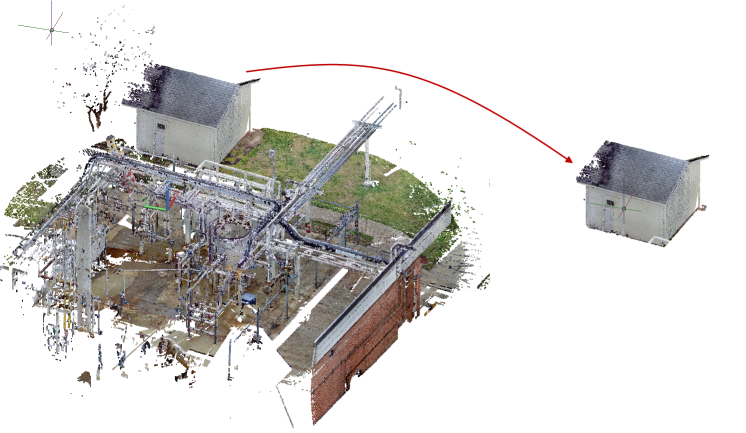

Punktwolkendateien unterstützen den Konstruktionsprozess, indem sie einen realen Kontext bereitstellen, in dem Sie die referenzierten Objekte neu erstellen oder zusätzliche Modelle einfügen können. Nachdem Sie eine Punktwolke einer Zeichnung zugeordnet haben, können Sie diese als Richtlinie für die Zeichnung verwenden, ihre Anzeige ändern oder eine Farbstilisierung anwenden, um zwischen verschiedenen Merkmalen zu unterscheiden.
Erstellen von Punktwolken aus Scan-Dateien mit Autodesk® ReCap
Punktwolken werden aus Rohdaten abgeleitet, die mit einem 3D-Scanner erfasst wurden, um Punkte von Gebäuden, Topographien, vorgefertigten Elementen oder anderen Dingen zu erhalten. Bevor Sie die Daten verwenden können, müssen sie in lesbare Punktwolkendateien konvertiert werden. Verwenden Sie ReCap zum Konvertieren unbearbeiteter Scan-Daten in Scan-Dateien (RCS-Dateien) und zum Erstellen von Projektdateien (RCP-Dateien), die mehrere RCS-Dateien referenzieren. Beide Formate können einer AutoCAD-Zeichnung zugeordnet werden.
Hinzufügen einer Punktwolke zu einer Zeichnung
Das Hinzufügen einer RCS- und RCP-Datei zu einer Zeichnung ist ähnlich wie das Anhängen einer anderen externen Referenzdatei (XRef). Wenn sich die Maßeinheit in der zugeordneten Punktwolke von den Einheiten in der Zielzeichnung unterscheidet, wird die Punktwolke entsprechend dem Einheitentyp der Zielzeichnung skaliert.
Visualisieren von Punktwolken

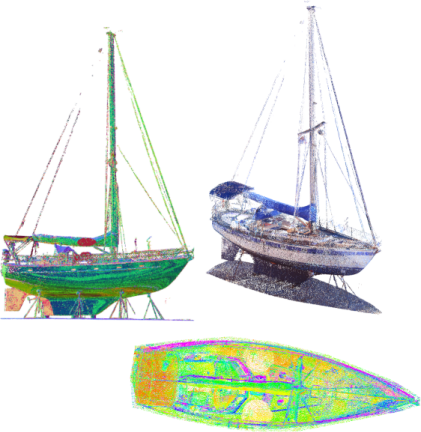

Ändern Sie die Anzeige-Einstellungen, um die Anzeige zu vereinfachen und die Leistung zu verbessern. Wenden Sie Farbstilisierungen zur visuellen Darstellung der für Sie interessanten Daten an.

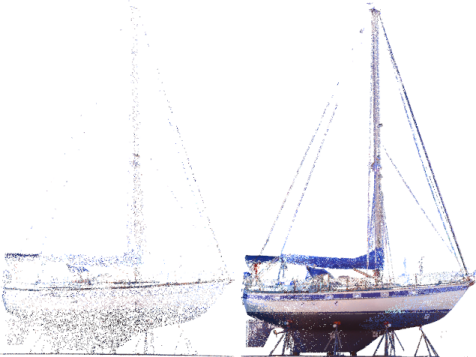

- Ändern Sie die Punktwolkendichte und Punktgröße. Steuern Sie die Programmleistung und das visuelle Rauschen, indem Sie die Anzahl sichtbarer Punkte sowie die Punktgröße erhöhen oder verringern.

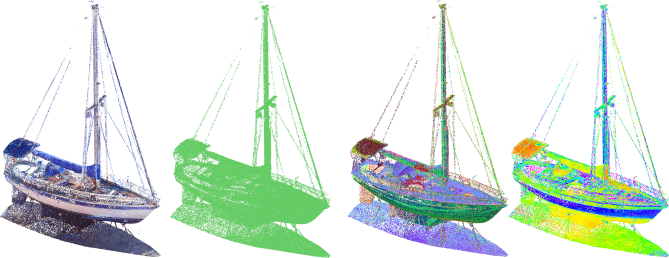

- Verwenden Sie die Farbstilisierung. Die Farbstilisierung unterstützt Sie bei der Analyse von Merkmalen in der Punktwolke. Sie können die ursprünglichen Scan-Farben beibehalten oder die Punktwolke basierend auf der Objektfarbe, der Normalen (Punktausrichtung), der Intensität, der Erhebung oder den LAS-Klassifizierungsdaten stilisieren.
Zuschneiden von Punktwolken
Schneiden Sie rechteckige, polygonale oder runde Flächen zu, um nur die relevantesten Bereiche der Punktwolke anzuzeigen.
Standard-Bearbeitungsvorgänge für Punktwolken
- Sie können Punktwolken ausschneiden, kopieren, einfügen, verschieben, skalieren, drehen und löschen.
- Sie können allgemeine Eigenschaften wie Farbe und Layer in der Eigenschaftenpalette ändern. Außerdem können Sie den Einfügepunkt, die Drehung und den Maßstab ändern, die Punktwolke sperren und entsperren; zugeschnittene Flächen ein- bzw. ausblenden und eine Farbstilisierung bzw. ein Farbschema auswählen.
Navigieren von Punktwolken
Es stehen verschiedene Werkzeuge zum Navigieren von Punktwolken zur Verfügung.
- Verwenden Sie den Punktwolken-Manager zum Ein- oder Ausblenden der separaten Bereiche (RCS-Dateien) in einem Punktwolkenprojekt (RCP-Datei). Doppelklicken Sie im Punktwolken-Manager auf einen Scan, um die Punktwolke aus dem Blickwinkel der Kamera für diesen Scan anzuzeigen. Mit den Befehlen 3DSCHWENKEN oder 3DNAV können Sie sich umsehen.
- Verwenden Sie den Befehl 3DORBIT zusammen mit der Systemvariablen ORBITAUTOTARGET, um einen Zielpunkt beim Umkreisen einer Punktwolke festzulegen.
- Die Befehle 3DORBIT
, 3DSCHWENKEN
und 3DNAV
sind in der Gruppe Anzeige der kontextabhängigen Registerkarte Punktwolke verfügbar:
- Verwenden Sie die Option Objekt des Befehls BKS, um das BKS am nächstgelegenen Punkt auf einer Punktewolke oder an einem der planaren Segmente auszurichten (wenn die Punktwolke Segmentierungsdaten aus Autodesk ReCap umfasst).
