Informationen zum Verwenden von Stilen für die Anzeige von Achs- und Trassendaten von AutoCAD Civil 3D

Wenn Sie Achs-, Längsschnitt- und Trassendaten von AutoCAD Civil 3D in ein InfraWorks-Modell importieren, verwendet InfraWorks die Achs- und Längsschnittdaten der Mittellinie, um die Entwurfsstraße zu definieren, sowie Straßen- und Überdeckungsstile zum Anzeigen der Mittellinie und den zu den Trassenverknüpfungsstilen gehörenden Bereichen.

Durch einen Satz vorgabemäßiger Stilregeln erfolgt die Zuweisung der Achs- und Längsschnittdaten der Entwurfsstraße zu einem Mittellinienstil und die Zuweisung der Trassenverknüpfungsstile zu Straßen- und Überdeckungsstilen.

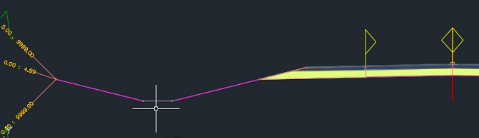

	Ein 3D-Profilkörperquerschnitt in einer Civil 3D-Zeichnung mit den zugehörigen Verknüpfungen. Der Cursor befindet sich unter der flachen Linie, die die Verknüpfung für die Sohle eines Straßengrabens markiert.

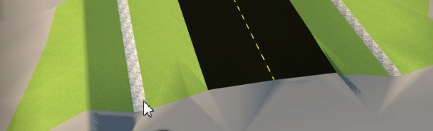

	Die gleichen Trassendaten, die in InfraWorks importiert wurden, wobei durch vorgabemäßige Stilregeln die Straße und die Überdeckungsbereiche angezeigt werden. Der Cursor befindet sich an der Überdeckungsfläche für die Sohle des Grabens, der der Stil Material/Land Cover/Gravel zugewiesen ist.

Anmerkung: Sie müssen diese Stilregeln in ein neues Modell laden, bevor InfraWorks sie für die Anzeige von Achs- und Trassendaten verwenden kann. Weitere Informationen erhalten Sie unter So laden Sie vordefinierte Stilregeln.

Stilregelausdrücke für das Zuweisen von Achs- und Trassenverknüpfungsstilen zu Modellstilen

Die vordefinierten Stilregeln verwenden den Ausdruck TAG = 'style name', um Achsstile den Entwurfsstraßenstilen und Trassenverknüpfungen den Überdeckungsflächenstilen zuzuweisen.

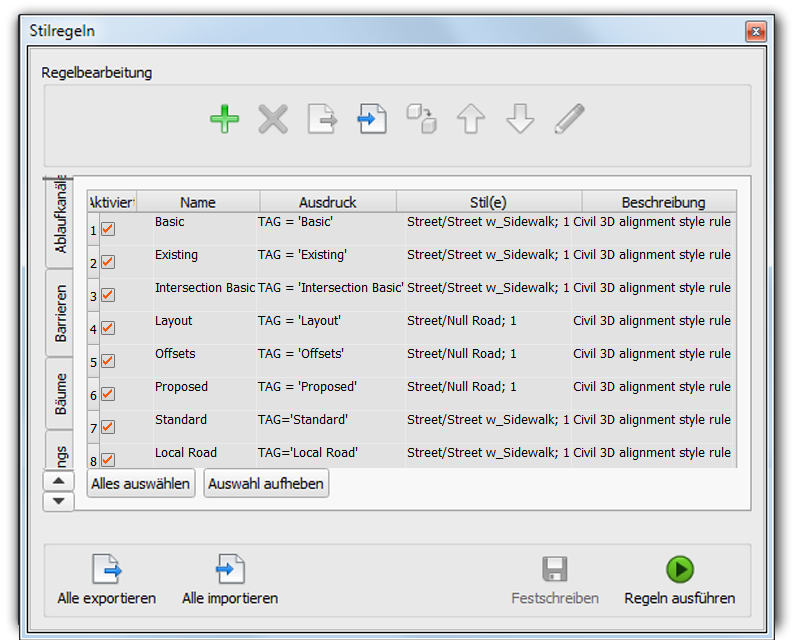

In der folgenden Abbildung sehen Sie die acht vorgabemäßigen Straßenstilregeln, die (durch die Option Alle importieren) geladen wurden. Rufen Sie Überdeckungsflächen auf, um die 20 vorgabemäßigen Stilregeln für Überdeckungsflächen zu sehen.

Anmerkung: Diese Stilregeln basieren auf den AutoCAD Civil 3D-Achsstilen und -Verknüpfungsstilen, die in den Standardvorlagen von Civil 3D enthalten sind. Wenn Sie diese vorgabemäßigen Stilregeln nicht verwenden möchten, erstellen Sie eigene Stilregeln, um entsprechende Achsstile und Verknüpfungsstile anzugeben.

Erstellen benutzerdefinierter Stilregeln für die Anzeige von Achs- und Trassendaten

Sie können die vorgabemäßigen Stilregeln bearbeiten oder neue definieren. Weitere Informationen erhalten Sie unter So definieren Sie Stilregeln und Informationen zum Ausdrucks-Editor.

Sie können Sätze benutzerdefinierter Stilregeln für andere Personen erstellen. Nachdem Sie einen Satz von Regeln definiert haben, verwenden Sie den Befehl Alle exportieren, um sie im Ordner der Ressourcen des Modells zu speichern. Anschließend können andere Benutzer sie mit dem Befehl Alle importieren laden. Weitere Informationen erhalten Sie unter So importieren Sie Stilregeln für die Anzeige von Trassendaten.
