A propos d'Utilisation de styles pour afficher les données d'axe et de projets 3D AutoCAD Civil 3D.

Lorsque vous intégrez un axe, une ligne de profil en long et des données de projets 3D AutoCAD Civil 3D dans un modèle InfraWorks, InfraWorks utilise les données d'axe et de ligne de profil en long de la ligne d'axe pour définir la conception de route et les styles de route et de couvertures permettant d'afficher la ligne d'axe et les zones correspondant aux styles de lien du projet 3D.

Un jeu de règles de style par défaut mappe des données d'axe et de ligne de profil en long d'une conception de route à un style de ligne d'axe, et des styles de lien de projet 3D à des styles de routes et de couvertures.

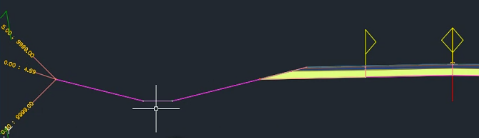

	Assemblage de projets 3D dans un dessin Civil 3D affichant ses liens. Le curseur est situé en dessous de la ligne plate marquant le lien représentant la partie inférieure d'un fossé de bord de route.

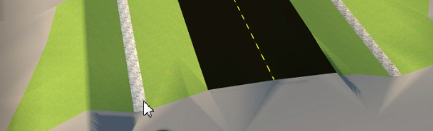

	Les mêmes données de projet 3D importées dans InfraWorks qui utilisent des règles de style par défaut pour afficher la route et les surfaces de couverture. Le curseur se trouve sur la surface de couverture pour la partie inférieure du fossé, qui est mappé au style Matériau/Couverture du sol/Gravier.

Remarque : Vous devez charger ces règles de style dans un nouveau modèle afin qu'InfraWorks puisse les utiliser pour afficher les données d'axe et de projet 3D. Reportez-vous à la rubrique Pour charger des règles de style prédéfinies.

Mappage des styles d'axe et des styles de lien de projet 3D aux styles de modèle par le biais d'expressions de règle de style

Les règles de style prédéfinies utilisent l'expression, ETIQUETTE = 'nomdestyle pour mapper des styles d'axe à des styles de conception de route et des liens de projet 3D à des styles de surface de couvertures.

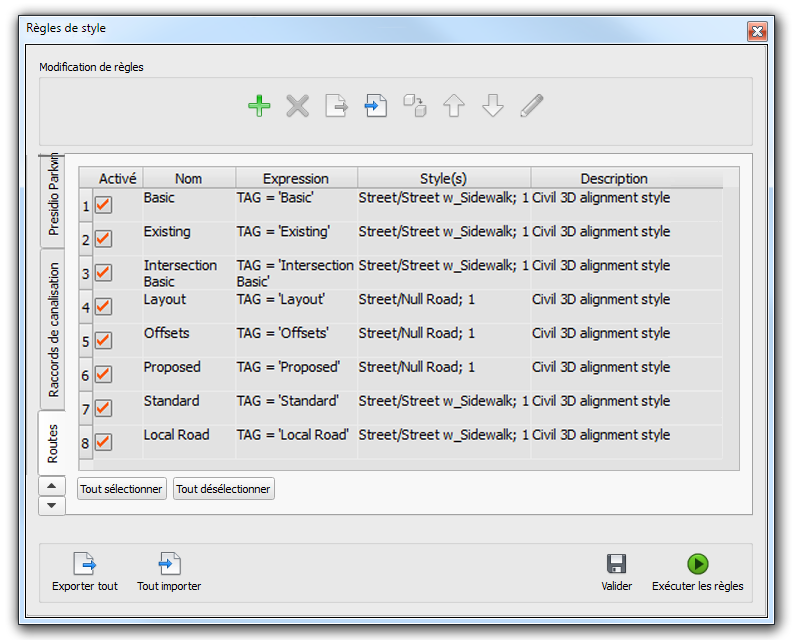

Ci-dessous, les huit règles de style de route par défaut chargés (Importer tout). Accédez à Surfaces de couverture pour afficher les 20 règles de style de surface de couverture par défaut.

Remarque : Ces règles de style se fondent sur les styles d'axe et de lien AutoCAD Civil 3D inclus dans les gabarits standard fournis avec Civil 3D. Si vous ne souhaitez pas utiliser ces règles de style par défaut, créez vos propres règles de style pour spécifier les styles d'axe et de liens de votre choix.

Création de règles de style personnalisées pour l'affichage des données d'axe et de projet 3d

Vous pouvez modifier les règles de style par défaut ou en définir de nouvelles. Voir : Pour définir des règles de style et A propos de l'éditeur d'expressions.

Vous pouvez créer des jeux de règles de style personnalisées pour d'autres utilisateurs. Après la définition d'un jeu de règles, utilisez l'option Exporter tout pour les stocker dans le dossier de ressources du modèle. Les autres utilisateurs pourront ensuite les charger à l'aide de l'option Importer tout. Reportez-vous à la rubrique Pour importer des règles de style pour l'affichage des données de projet 3D.
