Esercizio 3: Riempimento dei fori in una scarpata

In questo esercizio, si creano riempimenti scarpate per riempire le aree aperte all'interno del gruppo scarpate.

Per un riempimento scarpata non sono applicati criteri. È possibile convertire in scarpate tutte le aree delimitate da linee caratteristiche o da linee lotto non ancora convertite. L'utilizzo dei riempimenti scarpata per riempire i fori di un gruppo di scarpate assicura la visualizzazione del contorno e il calcolo del volume corretti.

Questo esercizio è la prosecuzione dell'Esercizio 2: Creazione di una scarpata da un'impronta ad una superficie.

Creare scarpate di riempimento

Nota:

In questo esercizio viene utilizzato il file Grading-6.dwg con le modifiche apportate nell'esercizio precedente.

1. Sulla barra degli strumenti Strumenti di creazione scarpata, nell'elencoSelezionare un criterio di costruzione scarpate selezionare Livella alla distanza.
   Nota:

   Sebbene per un riempimento non siano previsti criteri, è possibile selezionare lo stile di scarpata da un criterio esistente.

2. Fare clic su Espandi barra degli strumenti.
3. Nell'elenco Stile, selezionare Banchina.

   Questa impostazione specifica lo stile di scarpata da applicare al riempimento.

4. Fare clic su Crea riempimento.
5. Fare clic nell'area tra l'impronta di edificio e la linea caratteristica di scostamento (accanto al lato destro della rampa).

   In quell'area viene visualizzato un rombo per indicare che è stato creato un riempimento. Nella finestra di sinistra, notare che la scarpata riempie l'intera area tra le due linee caratteristiche blu.

6. Nella barra degli strumenti Strumenti di creazione scarpata, nell'elenco Stile fare clic su Pad.
7. Fare clic all'interno dell'impronta dell'edificio per creare un riempimento utilizzando lo stile di scarpata Pad.
8. Premere Invio per terminare il comando.

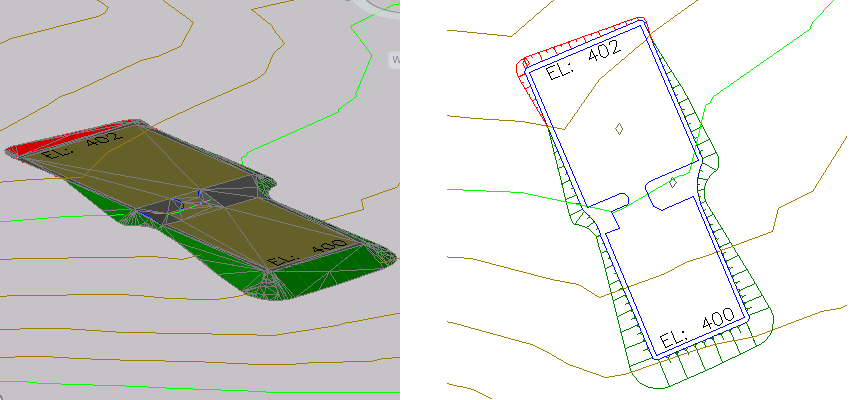

   Nella finestra di sinistra, l'area grigia è la scarpata di riempimento che rappresenta la banchina. L'area dorata è la scarpata di riempimento della piattaforma dell'edificio. Le aree verde e rossa sono la scarpata di pendenza livellata alla superficie.



Per continuare con l'esercitazione successiva, passare a Utilizzo delle linee caratteristiche per modificare una scarpata.
