AutoCAD Civil 3D の線形とコリドー データを表示するスタイルの使用について

AutoCAD Civil 3D、線形、縦断、コリドー データを InfraWorks モデルに取り込む場合、InfraWorks は中心線線形および縦断のデータを使用して、設計道路、道路とカバレッジ スタイルを定義し、コリドー リンク スタイルに対応する中心線や領域を表示します。

既定のスタイル ルールのセットが設計道路線形と縦断データを中心線スタイルに、コリドー リンク スタイルを道路とカバレッジ スタイルにマッピングします。

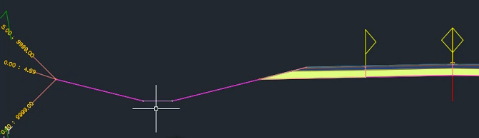

	リンクを表示する Civil 3D 図面のコリドー アセンブリ。 カーソルは路側の排水溝下部を示すリンクをマークしている平らな線の下にあります。

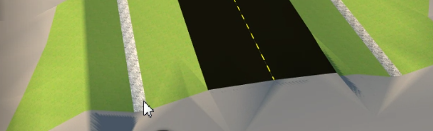

	既定のスタイル ルールを使用して道路とカバレッジ エリアを表示する、InfraWorks に取り込まれた同じコリドー データ。 カーソルは、スタイル マテリアル、土地カバー、砂利にマップされる、排水溝の底部のカバレッジ エリアにあります。

注: これらのスタイル ルールは、InfraWorks で線形とコリドー データの表示に使用する前に新しいモデルにロードする必要があります。「To load predefined style rules(定義済みのスタイル ルールをロードするには)」を参照してください。

スタイル ルールの式による線形スタイルおよびコリドー リンク スタイルのモデル スタイルへのマッピング

定義済みのスタイル ルールでは、TAG = 'スタイル名の式を使用して、線形スタイルを設計道路スタイルに、コリドー リンクをカバレッジ エリアにマップします。

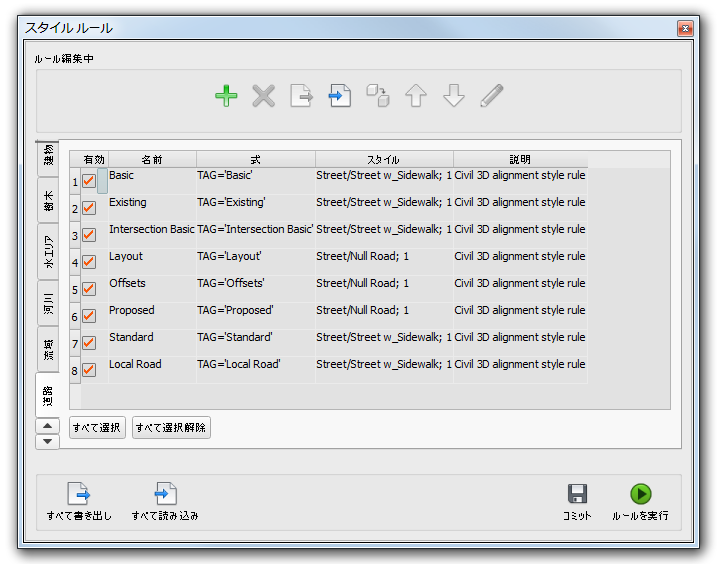

以下は、ロードされた(すべて読み込み)8 つの既定の道路スタイル ルールです。20 件の既定のカバレッジ エリア スタイル ルールを表示する[カバレッジ エリア]タブです。

注: これらのスタイル ルールは、Civil 3D に同梱されている標準のテンプレートに含まれている AutoCAD Civil 3D の線形スタイルとリンク スタイルに基づいています。これらの既定のスタイル ルールを使用しない場合は、ユーザ独自のスタイル ルールを作成して、希望の線形スタイルとリンク スタイルを指定します。

線形とコリドー データを表示するカスタム スタイル ルールを作成する

既定のスタイル ルールを編集するか、新しいスタイル ルールを定義できます。「スタイル ルールを定義するには」および「概要 - 式エディタ」を参照してください。

カスタマイズしたスタイル ルールのセットを作成して、他のユーザが使用できるようにすることができます。ルールのセットを定義した後、[すべて読み込み]を使用してモデルの[リソース]フォルダに保存します。これで他のユーザは[すべて読み込み]を使用してロードすることができます。「To import style rules for displaying corridor data(スタイル ルールを読み込んでコリドー データを表示するには)」を参照してください。
