Sobre o uso de estilos para a exibição do alinhamento e dos dados do corredor do AutoCAD Civil 3D

Quando você traz o alinhamento, perfil e dados do corredor do AutoCAD Civil 3D para um modelo do InfraWorks, o InfraWorks usa o alinhamento da linha de centro e os dados do perfil para definir o projeto de estrada, e os estilos de estrada e cobertura para exibir a linha de centro e as áreas correspondentes aos estilos de vínculo do corredor.

Um conjunto de regras de estilo padrão mapeia o alinhamento do projeto da estrada e os dados do perfil para um estilo de linha de centro, e mapeia os estilos de vínculo de corredor para estilos de estrada e cobertura.

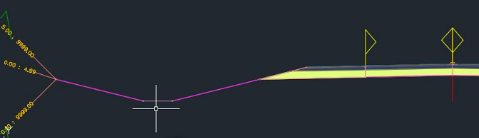

	Uma montagem de corredor em um desenho de Civil 3D, mostrando seus vínculos. O cursor está abaixo da linha plana marcando o vínculo que representa uma valeta na margem da estrada.

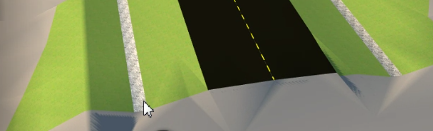

	Os mesmos dados do corredor trazidos para o InfraWorks, que usam as regras de estilo padrão para exibir a estrada e as áreas de cobertura. O cursor está na área de cobertura para a parte inferior da valeta, que é mapeada para o estilo de material/cobertura do solo/cascalho.

Nota: Você pode precisar carregar estas regras de estilo em um novo modelo antes do InfraWorks poder utilizá-las para exibir o alinhamento e os dados do corredor. Consulte Para carregar regras de estilo predefinidas.

As expressões de regra de estilo mapeiam os estilos de alinhamento e estilos de vínculo de corredor para os estilos do modelo

As regras de estilo predefinidas usam a expressão, TAG = 'nome do estilo' para mapear estilos de alinhamento para os estilos de projeto de estrada e vínculos do corredor para os estilos de área de cobertura.

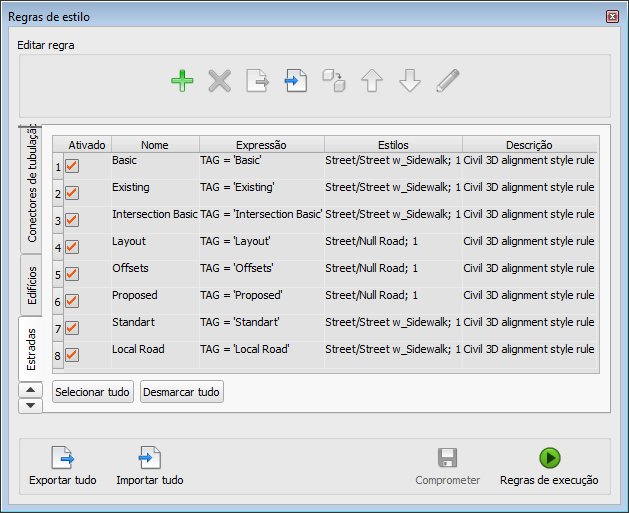

Exibidas abaixo estão as 8 regras de estilo padrão para estrada, carregada (importar todas). Guia para áreas de cobertura para ver as 20 regras de estilo padrão da área de cobertura.

Nota: Estas regras de estilo têm base nos estilos de alinhamento e estilos de vínculo do AutoCAD Civil incluídos nos modelos padrão que são fornecidos com o Civil 3D. Se você não deseja utilizar estas regras de estilo padrão, crie suas próprias regras de estilo para especificar os estilos de alinhamento e estilos de vínculos desejados.

Criar regras de estilo personalizadas para exibir o alinhamento e os dados do corredor

Você pode editar as regras de estilo padrão ou definir novas. Consulte Para definir regras de estilo e Sobre o Editor de expressão.

Você pode criar conjuntos de regras de estilo personalizadas para que outras pessoas possam utilizar. Após definir um conjunto de regras, utilize Exportar todos para armazená-lo na pasta Recursos do modelo. Outros usuários podem então utilizar Importar todos para carregá-los. Consulte Para importar as regras de estilo para exibir dados do corredor
