Использование стилей для отображения данных трассы и коридора AutoCAD Civil 3D

При переносе данных трассы, профиля и коридора AutoCAD Civil 3D в модель InfraWorks программа InfraWorks использует для определения проектной дороги данные осевой линии трассы и профиля, а для отображения осевой линии и областей, соответствующим стилям звеньев коридора — стили дороги и покрытий.

Набор стандартных правил стиля сопоставляет данные трассы и профиля проектной дороги стилю осевой линии, а стили звеньев коридора — стилям дорог и покрытий.

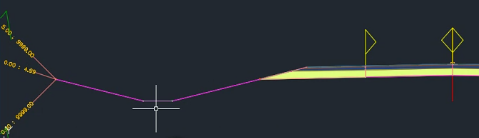

	Конструкция коридора в чертеже Civil 3D, отображающая звенья. Курсор находится ниже плоской линии, отмечающей звено, представляющее нижнюю часть кювета на обочине дороги.

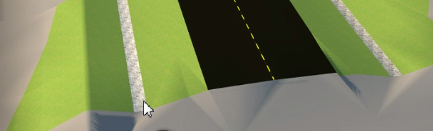

	В InfraWorks переносятся такие же данные коридора, и они используют для отображения дорог и областей покрытия стандартные правила стиля. Курсор находится в области покрытия для нижней части кювета, который отображается в стиле Материал/Земное покрытие/Гравий.

Прим.: Необходимо загрузить эти правила стиля в новую модель, прежде чем программа InfraWorks сможет использовать их для отображения данных трассы и коридора. См. раздел Загрузка стандартных правил стиля.

Выражение правил стилей, сопоставляющие стили трасс и стили звеньев коридора стилям модели

Стандартные правила стиля используют выражение TAG = 'style name' для сопоставления стилей трассы стилям проектных дорог и звеньев коридора стилям областей покрытия.

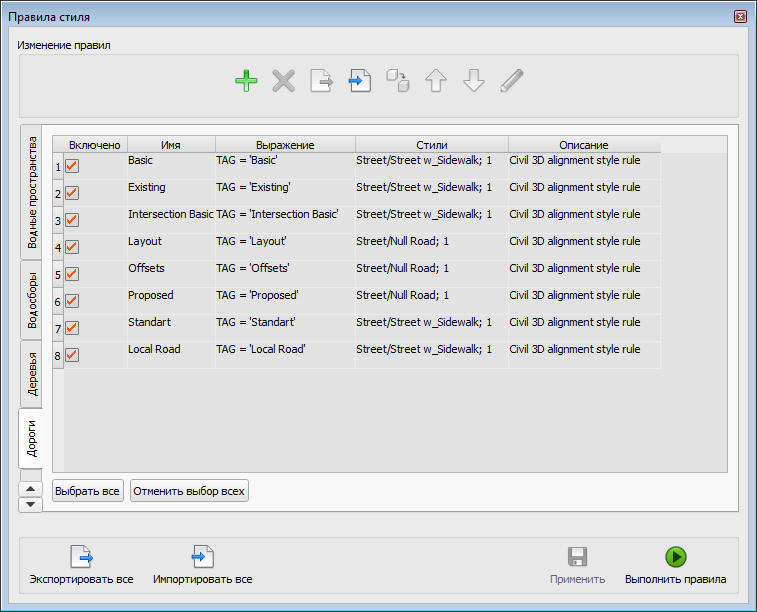

На рисунке ниже представлены 8 стандартных правил стиля дороги, загруженные с использованием команды "Импортировать все". Можно перейти на вкладку "Области покрытия", чтобы увидеть 20 стандартных правил стиля для областей покрытия.

Прим.: Эти правила стиля основаны на стилях трасс и стилях звеньев AutoCAD Civil 3D, включенных в стандартные шаблоны, поставляемые с Civil 3D. Если вы не хотите использовать стандартные правила стиля, создайте собственные правила стиля для задания требуемых стилей трасс и стилей звеньев.

Создание пользовательских правил стиля для отображения данных трассы и коридора

Вы можете редактировать стандартные правила стилей, а также создавать новые. См. разделы Определение правил стиля и Редактор выражений.

Вы можете создавать наборы пользовательских правил стиля для применения другими пользователями. После определения набора правил используйте команду "Экспортировать все", чтобы сохранить их в папку "Ресурсы" модели. Другие пользователи смогут загрузить их при помощи команды "Импортировать все". См. раздел Импорт правил стиля для отображения данных коридора.
