Loop Geometry
Opakuje zadané spojnice, dokud nedosáhnou cílového povrchu nebo dokud nebude dosažen požadovaný počet opakování.
Důležité aspekty návrhu a využití
K podsestavě, která obsahuje geometrii smyčky, lze připojit další podsestavu, pokud je opakování smyčky určeno konstantní hodnotou nebo parametrem Input/Output.
Pokud je však opakování smyčky dynamicky určeno cílovým povrchem, umístění další podsestavy, která je připojena k podsestavě obsahující geometrii smyčky, nemusí být spolehlivě určeno (protože bod, ke kterému je další podsestava připojena, se v závislosti na podmínce povrchu může změnit nebo nemusí existovat v režimu vozovky). Pokud je opakování smyčky dynamicky určeno cílovým povrchem, je nutné přidat geometrie všech dalších podsestav do stejného souboru PKT, který obsahuje geometrii smyčky.
Vlastnosti
Na panelu Properties zadejte následující parametry.
| Smyčka | |
| Loop number | Určuje počet smyček. Automaticky generovanou hodnotu Loop number můžete změnit. |
| Loop repetition | Určuje maximální počet opakování geometrie smyčky. Můžete zadat hodnotu do pole Loop Repetition nebo vytvořit parametr Input/Output k ovládání opakování. Tento parametr zadejte do pole Loop Repetition. Poznámka: Chcete-li na kartě Input/Output Parameter vytvořit parametr opakování, použijte pod položkou Type možnost Integer.
|
| zdrojové geometrie | |
| Spojnice | Určuje, které spojnice chcete zahrnout do geometrie smyčky. |
| Loop Condition | |
| Surface Target | Určuje cílový povrch. Poznámka: K určení povrchu jako cílového musí být definován jako cílový parametr.
|
| Miscellaneous | |
| Comment | Označuje poznámky o geometrii smyčky. Poznámky lze zobrazit na panelu Preview. |
Příklad
Chcete-li si prohlédnout příklad geometrie smyčky, otevřete následující vzorový soubor PKT:
Loop_Geometry_Example.pkt

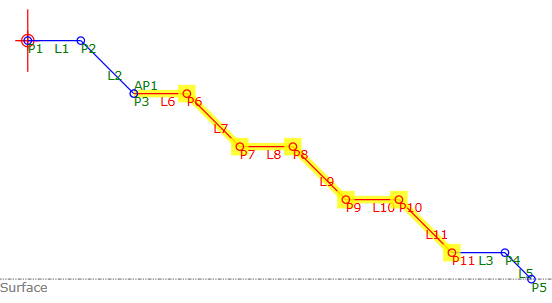

V tomto příkladu je zobrazen násyp a k vytvoření stupňovitého svahování je použita geometrie smyčky (na základě spojnic L1 a L2).
U geometrie smyčky je definován cílový povrch. Pokud má cílový povrch ve vzorovém souboru PKT hodnotu náhledu -45, geometrie smyčky bude třikrát zopakována a poté bude vložením dalších spojnic (L3 a L5) vytvořeno částečné stupňovité svahování dotýkající se povrchu (podle znázornění na obrázku výše). Hodnotu náhledu cílového povrchu můžete u vzorového souboru PKT upravit a znázornit tak změnu opakování v závislosti na různých hodnotách povrchu v souboru PKT.
Opakování smyčky má v daném souboru PKT hodnotu 10, což značí maximální počet opakování. Pokud bude geometrie smyčky opakována desetkrát a nedosáhne cílového povrchu, spojnice L5 bude prodloužena k povrchu.
Do souboru PKT byl přidán nástroj Decision, pomocí kterého lze určit, zda je vyžadováno částečné stupňovité svahování (použité při hodnotě výsledného rozhodnutí TRUE) nebo plné stupňovité svahování (použité při hodnotě výsledného rozhodnutí FALSE). K testování podmínky rozhodnutí slouží pomocný bod AP1.

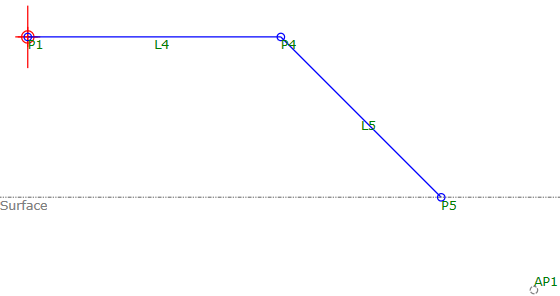

Geometrie částečného stupňovitého svahování znázorněného na následujícím obrázku se používá v případě, že vzdálenost k povrchu není dostatečně velká, aby bylo možné použít plné stupňovité svahování.
