Informationen zu Drainage Design

Mit Drainage Design für InfraWorks 360 können Sie Wasserscheiden, Durchlässe und Entwässerungsnetze modellieren. Sie können die Leistung der einzelnen Entwässerungskonstruktionen oder Segmente eines Entwässerungsnetzes überprüfen und analysieren. Wählen Sie Rohrleitungen und Rohrverbinder aus einem vorgabemäßigen oder benutzerdefinierten Komponentenkatalog, der sowohl für Drainage Design als auch Autodesk AutoCAD Civil 3D gilt.

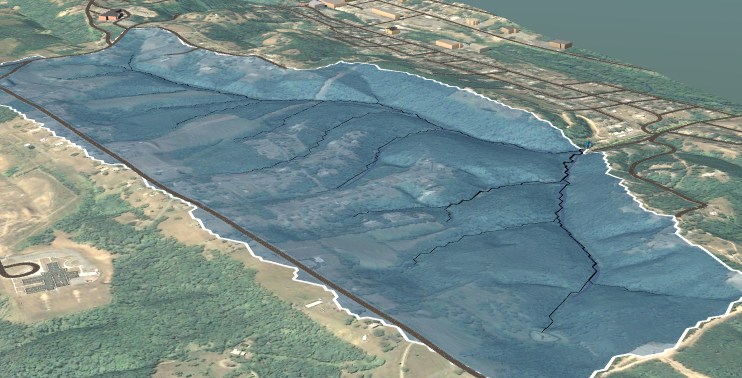

Wasserscheiden	Sie können Wasserscheiden und Wasserläufe identifizieren und analysieren.
Entwässerungsnetze	Verwenden Sie Entwässerungsnetz hinzufügen um einer ausgewählten Entwurfsstraße ein Entwässerungsnetz-Layout hinzuzufügen. Platzieren Sie Rohrleitungen, Zuläufe, Schächte, Ausläufe oder Kombinationen aus diesen Komponenten einzeln hinzu und ändern Sie Objekte des Entwässerungsnetzes. Mit Entwässerungsnetz hervorheben können Sie die vollständige Ausdehnung eines an eine beliebige Konstruktion angeschlossenen Netzwerks anzeigen. Führen Sie das Werkzeug Größe von Entwässerungsnetz festlegen zur Feinabstimmung von Rohrdurchmessern, Neigungen und unterirdischen Bauwerken aus. Dieses Werkzeug verwendet Kriterien, um den Betrieb bei vollständiger Durchflusskapazität durchzuführen. Verwenden Sie es nach dem Anpassen des Entwurfs. Löschen Sie Entwässerungskonstruktionen oder ein gesamtes Netz, wenn sich die Entwurfsstraße erheblich ändert.
Durchlässe	Fügen Sie einen Durchlass manuell hinzu. Ändern Sie die Größe oder Platzierung eines Durchlasses.

Anmerkung: Die Entwässerungswerkzeuge, mit denen ein oder mehrere Konstruktionen hinzugefügt werden, verwenden die Symbole für intelligente Werkzeuge. Entwässerungswerkzeuge, mit denen in einem Vorgang ein Netz von Konstruktionen für eine ausgewählte Entwurfsstraße ausgefüllt (hinsichtlich der Größe angepasst oder gelöscht) werden kann, befinden sich im Kontextmenü der ausgewählten Entwurfsstraße:

Kurze Einführungsvideos zu den Werkzeugen erhalten Sie unter Drainage Design (Videowiedergabeliste).

Analysegesteuerter Entwässerungsentwurf und Werkzeuge

Drainage Design für InfraWorks 360 wendet Regeln für analysegesteuerten Entwurf basierend auf Industriestandards für Größe, Material und Platzierung von Konstruktionen an. Beispielsweise reagiert die Analyse in Drainage Design auf kontextabhängige Platzierung, Neigung und Materialien von Komponentenstraßen. Bei der Analyse von Zulaufposition, Einzugsgebiet, Rinnsteinverteilung und Zulaufleistung werden sowohl Komponentenmaterialien (mit unterschiedlichen Abflussbeiwerten) als auch Querneigungen zum Anpassen von Platzierung und Neigung eines Zulaufs für die optimale Lösung bei Sturm verwendet.

Die wichtigsten Daten für diese Entwurfsregeln werden im Ansichtsbereich oder auf der Objektkarte der Konstruktionen angezeigt. Sie können Entwurfsentscheidungen an die Modellanforderungen anpassen, indem Sie die Änderungen entweder im Ansichtsbereich vornehmen, die Eigenschaften oder Daten auf der Objektkarte der Konstruktion bearbeiten oder andere Komponenten aus dem Katalog auswählen.

Durch Analysewerkzeuge können Sie die Leistung der wichtigsten Entwässerungskonstruktionen im Modell analysieren und prüfen:

• Mit Zulaufanalyse können Sie die Leistung der Oberflächenentwässerung zwischen zwei Zuläufen prüfen, indem Sie einfach einen Zulauf auswählen. Das Werkzeug reagiert auf Änderungen in Echtzeit.
• Leistung prüfen zeigt Daten und eine Visualisierung der Leistung von Stau- und Energiehöhenlinie einer Rohrleitung zwischen zwei Rohrverbindern. Durch das Werkzeug können überlastete Rohre und überflutete Schächte festgestellt werden.

Rohrverbinder-Komponentenkatalog und AutoCAD Civil 3D

Drainage Design enthält einen vorgabemäßigen Komponentenkatalog für Rohrverbinder (Schächte, Zuläufe, Ausläufe). Dieser Katalog ist auch in Autodesk AutoCAD Civil 3D verfügbar. Wenn beide Anwendungen Komponenten aus diesem Katalog verwenden und Sie diese Objekte von Civil 3D wieder zurück in InfraWorks 360 importieren, kann InfraWorks 360 sie durch eine realistische Visualisierung anzeigen und Civil 3D-Entwurfsarbeiten beibehalten. (Der Versorgungseinrichtungstyp wird für diese in AutoCAD Civil 3D importierten Entwässerungsobjekte automatisch festgelegt.) Weitere Informationen finden Sie in der Online-Hilfe von AutoCAD Civil 3D unter Austauschen von Daten zwischen AutoCAD Civil 3D und Autodesk InfraWorks 360.

Anmerkung: Benutzerdefinierte Komponentenkataloge in Project Kameleon (Vorschau).

Mithilfe von Project Kameleon (Vorschau) können Sie einen benutzerdefinierten Komponentenkatalog erstellen, publizieren und posten. Dieser Katalog kann für die Werkzeuge Fahrbahnentwässerung hinzufügen und Entwässerungsnetz zeichnen verwendet werden. Ein benutzerdefinierter Katalog, der für ein Modell veröffentlicht wurde, kann ebenfalls für die Verwendung in AutoCAD Civil 3D veröffentlicht werden. Weitere Informationen erhalten Sie auf der Website Project Kameleon (Vorschau).
