Las bornas se usan para conectar dispositivos que requieren una desconexión o desensamblaje rápidos durante el envío del producto, mientras que en otros momentos se pueden usar para suministrar corriente a otros dispositivos. El Editor de regleteros permite definir las posiciones de estos dispositivos conectados durante el proceso de diseño del sistema. La edición de regleteros se usa principalmente hacia el final del ciclo de diseño del sistema de control para acelerar el etiquetado, la numeración y la redisposición de bornas en un regletero.
Un documento que se crea para facilitar la construcción de un regletero y todos los cables es un dibujo de diseño de regletero. Estos dibujos muestran la disposición general de todas las bornas que pertenecen a un regletero en particular. También puede mostrar la información de conexión del dispositivo y de los cables junto al símbolo de borna mediante el Editor de regleteros. Puede confiar en el dibujo de diseño del regletero en cuanto a la información relacionada con el regletero sin tener que consultar los dibujos de esquema.

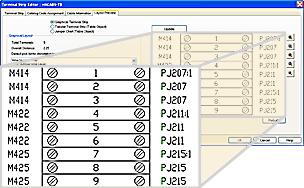

Modifica un regletero completo o bornas individuales. Asigna valores de catálogo, cambia la secuencia de los números de borna, añade puentes y diagramas de puentes y añade reservas y accesorios. Inserta o actualiza diseños de regleteros gráficos o tabulares.
Los valores Instalación (INST), Posición (LOC) y Regleta de etiqueta (TAG_STRIP) se utilizan para determinar la exclusividad de un regletero independientemente de la norma empleada en el proyecto activo (por ejemplo Modo de etiqueta de instalación/posición combinada).
Tras realizar cambios con el Editor de regleteros, éstos se vuelven a escribir en el dibujo de esquema para futuras actualizaciones y se crea un dibujo tabular o gráfico de un diseño de regletero. El dibujo debe formar parte del proyecto activo para realizar actualizaciones.
Si el editor de regleteros detecta un error y no puede iniciarse, se crea un archivo de registro (denominado TSE_Error_<fecha y hora>.log) en la misma ubicación que el archivo del proyecto. La información de registro incluye detalles sobre el nombre de usuario, el nombre del proyecto, la fecha, la hora, la etiqueta del regletero, la instalación y la posición. También incluye detalles sobre la borna específica, como el dibujo donde se encuentra, el identificador de la borna y el problema con ella.
Restricciones de cables
El editor de regleteros puede añadir o eliminar bornas adicionales basadas en las restricciones de cables asignadas. Las restricciones de cables constituye la limitación del número de cables que se puede conectar a un determinado dispositivo (por ejemplo, una borna). Cuando se modifican las bornas, se puede asignar el número de cables permitido para cada lado de la borna en la sección Cables por conexión del cuadro de diálogo Propiedades de borna.
Solo se pueden incluir más bornas al editar una borna mediante el editor de regleteros. Cuando se define el valor de Cables por conexión, el editor de regleteros realiza una comprobación para ver si hay más cables/dispositivos conectados a un lado de la borna con respecto al número permitido. Si se detecta que se ha superado la restricción definida, el editor de regleteros añade una borna adicional y desplaza el destino que supera la restricción a una nueva borna. La nueva borna tendrá el mismo destino, propiedad y asignación de catálogo que la borna original. El destino desplazado se coloca en el mismo nivel que la nueva borna del modo que estaba en la borna original. Las bornas adicionales se reflejan en la lista de materiales.
Cuando se edita un regletero con el editor de regleteros, se vuelve a evaluar la necesidad de incluir bornas adicionales y se suprimen si no se vuelven a superar las restricciones. Si se elimina de la asociación la borna de implantación de componentes, se eliminarán las bornas adicionales.
Generador de tablas de regleteros

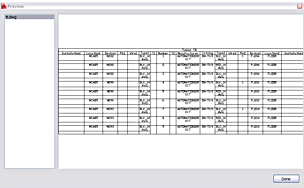

El Generador de tablas de regleteros inserta uno o varios regleteros como objetos de tabla. Coloca todas las secciones de tabla en dibujos nuevos y añade los dibujos nuevos al proyecto activo.
Existen opciones para insertar un regletero como un único objeto de tabla o para dividir el regletero en varios objetos de tabla. Esta herramienta también se puede utilizar para regenerar o actualizar tablas de regletero existentes en el proyecto activo.
Cada regletero seleccionado se inicia en un dibujo independiente. El código de instalación, el código de posición y los valores de etiqueta del regletero se escriben en el campo de descripción de dibujo del archivo de proyecto (*.wdp).
