Exercice 3 : Ajout d'une voie de bifurcation à un carrefour giratoire

Dans cet exercice, vous allez créer la géométrie d'une voie de bifurcation, qui permet aux véhicules de contourner le carrefour giratoire et de passer d'une voie d'accès à une autre.

Sélectionner les voies d'entrée et de sortie

1. Ouvrez le fichier Roundabout-Slip Lane-Add.dwg qui se trouve dans le dossier des dessins de didacticiels.
2. Cliquez sur l'onglet Début le groupe de fonctions Créer une conception la liste déroulante Intersections Ajouter une voie de bifurcation Trouver.

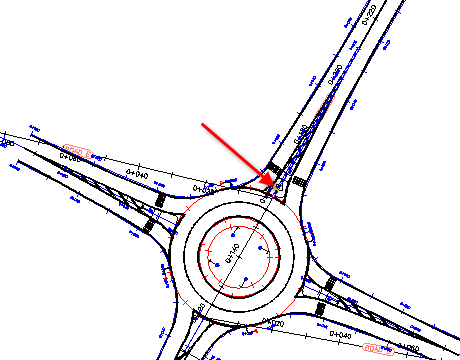

3. Pour la voie d'entrée, cliquez sur l'axe Approach_SN (1).

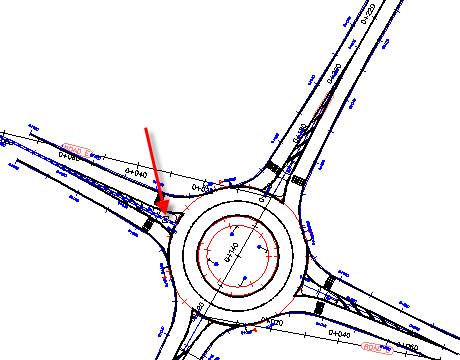

4. Pour la voie de sortie, cliquez sur l'axe Approach_EW.


Spécifier les paramètres des voies de contournement d'un carrefour

1. Dans la boîte de dialogue Dessiner une voie de contournement d'un carrefour, sous Paramètres de la voie de contournement du carrefour, spécifiez les paramètres suivants :
   • Longueur de la ligne de segmentation : 1
   • Longueur de la voie de décélération : 20
   • Longueur de la voie d'accélération : 10
   • Largeur de la voie : 4
   • Rayon : 50
   • Longueur de la voie d'insertion : 20
2. Sous Dessiner la signalisation horizontale, spécifiez les paramètres suivants :
   • Bord extérieur : sélectionné ; continu
   • Ligne de seuil de décélération : désactivé
   • Ligne de seuil d'accélération : désactivé
3. Spécifiez les propriétés de l'axe :
   • Style de l'axe : Carrefour giratoire - Voie de contournement d'un carrefour
   • Calque de l'axe : 0
   • Jeu d'étiquettes de l'axe : Carrefour giratoire - Voie de contournement d'un carrefour
   • Préfixe du nom de l'axe : SlipLane
4. Cliquez sur OK.

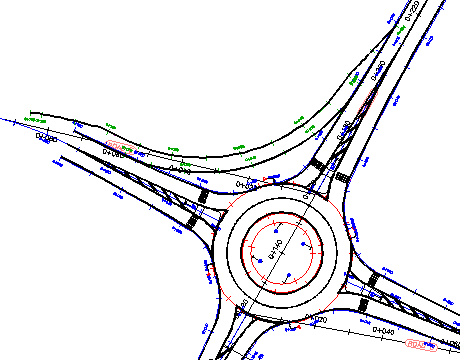

   La voie de contournement du carrefour s'affiche dans le dessin.



Pour poursuivre ce didacticiel, passez à l'Exercice 4 : Modification des composants d'un carrefour giratoire.
