Pour ajouter ou modifier des piles

Sélectionnez un style de pile pour votre pont à partir d'un catalogue de composants de pile paramétriques, puis modifiez les propriétés de pile selon vos besoins.

Vous pouvez déplacer et faire pivoter les piles de pont en mode d'édition à l'aide des gizmos de transformation et de rotation. Utilisez la carte de ressource de pont pour modifier le nombre de piles du pont. Pour supprimer manuellement une pile à partir d'un pont, sélectionnez une pile en mode d'édition, puis appuyez sur la touche Supprimer.

Pour modifier le style de pile (à l'aide de composants paramétriques)

1. Sélectionnez le pont, puis cliquez à nouveau sur une pile pour la sélectionner.
Conseil : Pour faciliter la visualisation et la modification d'une pile ou d'une fondation sur pile, vous pouvez activer/désactiver la transparence du tablier de pont, ajuster l'opacité de la surface de terrain ou encore masquer le calque de terrain.
• Cliquez sur pour activer/désactiver la transparence du tablier de pont.
• Cliquez sur pour ajuster l'opacité de la surface de terrain.
• Cliquez sur pour gérer la visibilité du calque de terrain.

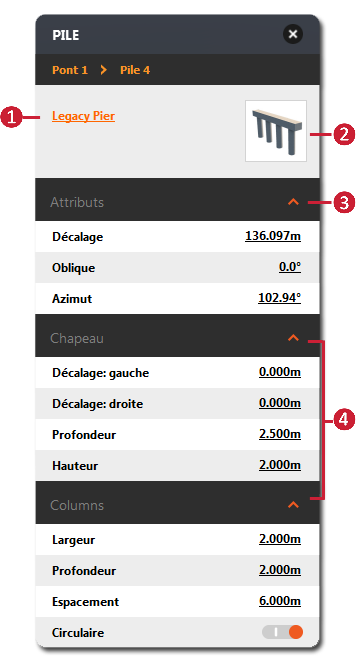

2. Une fois la pile sélectionnée, sa carte de ressource s'affiche.

Sélectionnez le nom de style de fondation sur pile orange pour sélectionner un autre style de composant de fondation sur pile paramétrique dans le catalogue. Cliquez sur l'image miniature dans la carte de ressource Fondation sur pile pour obtenir une vue plus détaillée du style de composant de pile. Modifiez les attributs tels que l'inclinaison et décalage en mode de modification. Modifiez les propriétés propres au style de composant de pile, telles que les paramètres de chapeau et de colonnes, en mode d'édition. Ces options varient en fonction du style de composant de pile que vous sélectionnez.
