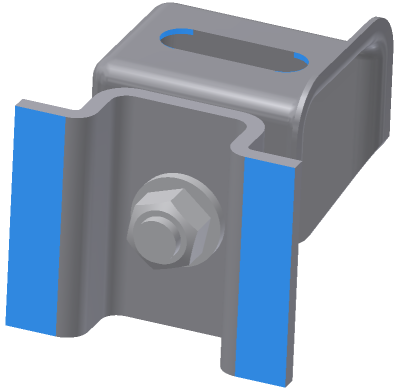

Les contraintes structurelles restreignent ou limitent le déplacement du modèle. Ajoutez des contraintes pour simuler les conditions environnementales. Pour une simulation statique, supprimer les modes de corps rigides (libre mouvements de translation et de rotation des corps). Pour ce faire, corrigez une face, par exemple, ou combinez des contraintes partielles sur les faces, arêtes ou sommets.
Si vous avez besoin d'aide, activez le guide de simulation. Une fois la simulation exécutée, vous pouvez modifier ou supprimer des contraintes, puis relancer la simulation pour observer l'impact des modifications.
- Modifier la contrainte à l'aide de la boîte de dialogue qui s'affiche. Sinon, cliquez deux fois sur un noeud de contrainte.
- Afficher les forces de réaction. Les valeurs resteront nulles tant que vous n'aurez pas exécuté de simulation.
Les forces de réaction s'affichent en fonction de la contrainte sélectionnée (Fixe, Cylindrique et/ou Sans frottement).
Force de réaction Affiche la force de réaction totale ou bien celle du composant X, Y ou Z.
Moment de réaction Affiche la magnitude totale du moment de réaction autour du centre de gravité de la contrainte ou autour de l'axe X, Y ou Z du centre de gravité de la contrainte.
- Masquez ou supprimez la contrainte.
- Effectuer un copier/coller entre des simulations dans le même document.
- Sur le ruban, cliquez sur l'onglet Analyse des contraintes
le groupe de fonctions Contraintes, puis sur une contrainte structurelle : - Bloquée
- Appliquez cette contrainte à une face, une arête ou un sommet. Elle supprime tous les degrés de liberté et empêche la face, l'arête ou le sommet de bouger ou de se déformer.
- Broche
- Appliquez cette contrainte à des faces cylindriques. Elle empêche les faces de bouger ou de se déformer dans des combinaisons de directions radiales, axiales ou tangentielles.
- Sans frottements
- Appliquez cette contrainte à une surface cylindrique ou plane. Elle empêche la surface de bouger ou de se déformer dans la direction normale par rapport à la surface.
ou
Dans le navigateur, cliquez sur le noeud Contraintes
avec le bouton droit de la souris, puis choisissez le type de contrainte. - Bloquée
- Dans la boîte de dialogue, une fois l'option Emplacement
activée, sélectionnez l'emplacement de la contrainte.
- Pour accéder à d'autres paramètres de contrainte, cliquez sur
(Plus). Les paramètres disponibles dépendent du type de contrainte. Sélectionnez les composants correspondant au type de style. Vous pouvez sélectionner plusieurs entrées, mais uniquement si les sélections sont du même type (par exemple, face, arête ou sommet).
- Dans le cas du support sans frottements,
- pour appliquer un support fixe avec un déplacement non nul, procédez comme suit :
- Cliquez sur Utiliser les composants de vecteur.
- Sélectionnez les composants de vecteur X, You Z qui définissent le vecteur de déplacement.
- Entrez les magnitudes de déplacement appropriées pour chaque composant de vecteur.
- Dans le cas de la contrainte de blocage,
- l'option Bloquer la direction radiale, axiale ou tangente empêche les surfaces cylindriques de bouger, pivoter et se déformer de manière radiale, axiale ou tangentielle par rapport au cylindre.
- Cliquez sur OK.
