Aggiunta di dati di AutoCAD Civil 3D ad un modello di InfraWorks 360

È possibile importare progetti dettagliati di una Carta DWG di AutoCAD Civil 3D nel modello di InfraWorks 360 collegando la Carta DWG di AutoCAD Civil 3D come fonte dati. In alternativa, è possibile aggiungere al modello di InfraWorks 360 un file IMX Autodesk esportato da AutoCAD Civil 3D. Se AutoCAD Civil 3D non è installato nel computer locale, utilizzare il flusso di lavoro IMX.

  1. Fare clic su .
  2. Fare clic su nel pannello Fonti dati.
    Attenersi ad una delle procedure riportate di seguito:
    • Fare clic su Autodesk IMX e selezionare il file IMX desiderato, quindi fare clic su Apri.
    • Fare clic su DWG di Autodesk AutoCAD Civil 3D e selezionare la Carta DWG di AutoCAD Civil 3D desiderata, quindi fare clic su Apri.

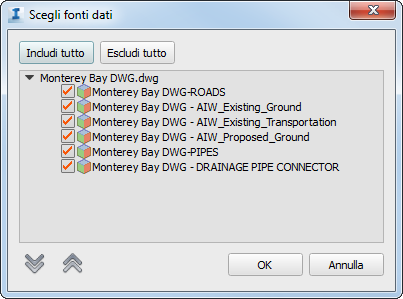

    Viene visualizzato il pannello Scegli fonti dati, nel quale vengono elencati i dati che è possibile importare come oggetti modello di InfraWorks 360. Quando si importano dati di AutoCAD Civil 3D in InfraWorks 360, gli oggetti della Carta di AutoCAD Civil 3D vengono convertiti in InfraWorks 360. Per default, i dati importati in AutoCAD Civil 3D vengono ordinati in base alla classe di oggetto, a meno che nel pannello Fonti dati non sia stato impostato l'ordinamento in base al tipo di fonte.
  3. Scegliere i tipi di fonti dati da importare nel modello in questo momento, quindi fare clic su OK.

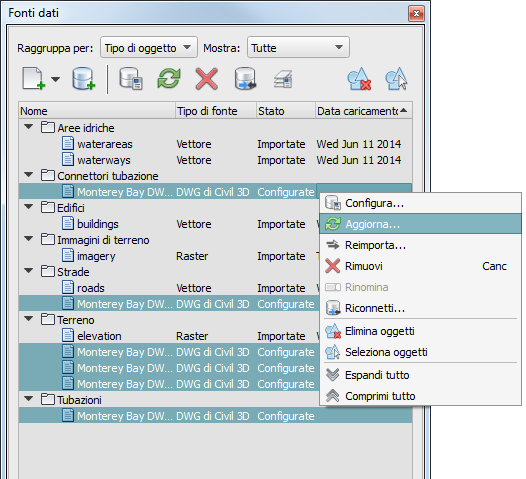

  4. Aggiornare le fonti di dati selezionate dal menu di scelta rapida, oppure fare clic su .
  5. Fare clic su OK.
    6. In InfraWorks 360 i dati aggiunti vengono visualizzati come oggetti di InfraWorks 360.
    Nota: Per ulteriori informazioni, consultare la tabella sottostante.
    Oggetti della Carta di AutoCAD Civil 3D Oggetti modello di InfraWorks 360 nel quale vengono convertiti Note
    Superfici TIN Superfici di terreno
    • Ogni superficie viene elencata nel pannello Fonti dati.
    • Per modificare l'ordine dei layer delle superfici del terreno, fare clic su .
    Tracciati e profili Strade di progettazione (geometria orizzontale e verticale)
    • È possibile importare solo i tracciati di tipo Asse come strade di progettazione.
    • Viene utilizzato un singolo profilo per ogni strada di progettazione, in base al primo profilo di terreno creato nella Carta di AutoCAD Civil 3D. Per esaminare la geometria del profilo, utilizzare Vista profilo.
    • Le entità profilo di adattamento non vengono importate in InfraWorks 360.
    Modellatori e superfici modellatore Coperture e superfici di terreno
    • In AutoCAD Civil 3D è consigliabile creare una o più superfici modellatore da importare in InfraWorks 360.
    • Gli stili di collegamento di AutoCAD Civil 3D vengono utilizzati per la creazione di coperture che mostrano i materiali del modellatore in InfraWorks 360. Le coperture consentono di applicare uno stile ai diversi componenti del modellatore, ad esempio la pavimentazione.
    Reti di condotte Tubazioni con prese e pozzetti di ispezione o connettori tubazione
    • Se per un pozzetto della Carta di AutoCAD Civil 3D è stato specificato un tipo di fornitura di drenaggio e viene utilizzato il nuovo catalogo parti di default con parti oggetto di componenti per i connettori tubazione, in InfraWorks 360 vengono utilizzate le stesse parti oggetto di componenti. Se non sono disponibili parti di connettori tubazione corrispondenti, vengono visualizzati oggetti generici.

Ulteriori informazioni

Prima di eseguire l'aggiornamento dei dati stradali appena collegati, evitare di importare strade duplicate. Se una Carta di AutoCAD Civil 3D è stata creata aprendo il modello corrente di InfraWorks 360 in AutoCAD Civil 3D, durante la reimportazione dei dati stradali nel modello di InfraWorks 360 vengono importati TUTTI i tracciati presenti nella Carta DWG. Le strade già presenti nel modello corrente vengono pertanto duplicate.

Per evitare di duplicare le strade, eseguire le operazioni indicate di seguito prima di aggiornare i dati estratti:

  1. Creare una nuova proposta.
  2. Nella nuova proposta, eliminare le strade di progettazione che si prevede di importare dalla Carta di AutoCAD Civil 3D.
  3. Fare clic con il pulsante destro del mouse su Strade nel pannello Fonti dati, quindi scegliere Configura per aprire l'elenco delle strade aggiunte.
  4. Attivare solo le strade di progettazione che si desidera reimportare da AutoCAD Civil 3D.
Nota: Per applicare uno stile di visualizzazione ai dati di AutoCAD Civil 3D convertiti in strade di progettazione, assi e aree di copertura associate, in InfraWorks 360 vengono utilizzate regole di stile predefinite. È possibile modificare o definire nuovi stili e nuove regole di stile per personalizzare la visualizzazione dei dati del modellatore in InfraWorks 360. Vedere Informazioni sull'utilizzo di stili per la visualizzazione di dati modellatore di Civil 3D.
