루프 지오메트리
지표면 대상에 접근하거나 지정된 횟수만큼 반복할 때까지 지정한 링크를 반복합니다.
설계 및 사용 고려사항
루프 반복이 상수 값 또는 입력/출력 매개변수로 판별될 때 루프 지오메트리를 포함하는 횡단구성요소에 다른 횡단구성요소를 부착할 수 있습니다.
그러나 루프 반복이 지표면 대상으로 동적으로 판별될 때는 후속 횡단구성요소가 부착되는 위치가 변경될 수 있거나 지표면 조건으로 인해 도로 모드에 존재하지 않을 수 있으므로, 루프 지오메트리를 포함하는 횡단구성요소에 부착된 다른 모든 후속 횡단구성요소의 위치가 불확실해질 수 있습니다. 따라서, 루프 반복이 지표면 대상으로 동적으로 판별될 때 모든 후속 횡단구성요소 지오메트리를 루프 지오메트리를 포함하는 동일한 PKT 파일에 추가해야 합니다.
특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| 루프 | |
| 루프 번호 | 루프 번호를 지정합니다. 자동으로 생성된 루프 번호 값을 변경할 수 있습니다. |
| 루프 반복 | 루프 지오메트리의 최대 반복 횟수를 지정합니다. 루프 반복 필드에 값을 입력하거나 입력/출력 매개변수를 작성하여 반복을 제어하고 루프 반복 필드에 매개변수를 입력할 수 있습니다. 주: 입력/출력 매개변수 탭에서 반복 매개변수를 작성하려면 정수를 유형으로 사용합니다.
|
| 소스 지오메트리 | |
| 링크 | 루프 지오메트리에 포함할 링크를 지정합니다. |
| 루프 조건 | |
| Surface Target | 대상 지표면을 지정합니다. 주: 지표면을 지표면 대상으로 지정하려면 이것을 대상 매개변수로 정의해야 합니다.
|
| Miscellaneous | |
| Comment | 루프 지오메트리에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다. |
예제
루프 지오메트리의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Loop_Geometry_Example.pkt
이 예는 성토 상황에서 작업하도록 설계되었고 (L1 및 L2에서 작성된) 루프 지오메트리를 사용하여 소단을 작성합니다.

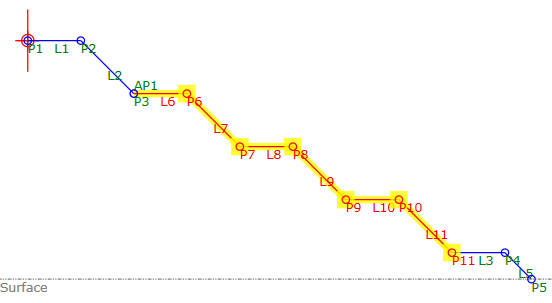

루프 지오메트리에 지표면 대상이 정의되어 있습니다. 샘플 PKT 파일에 있는 지표면 대상의 미리보기 값이 -45일 때 루프 지오메트리는 3번 반복한 다음, 추가 링크(L3 및 L5)가 삽입되어 (위의 그림에 나타난 대로) 지표면과 만나는 부분 소단을 작성합니다. 샘플 PKT에 대한 지표면 대상의 미리보기 값을 조정하여 PKT가 다른 지표면 값을 발견할 때 반복이 어떻게 변경되는지 확인할 수 있습니다.
이 PKT에 대한 루프 반복은 10으로 지정되어, 최대 10번 반복합니다. 루프 지오메트리를 최대 10회까지 반복하고서도 지표면 대상에 도달하지 못한 경우 L5가 지표면까지 확장됩니다.
PKT 파일에 부분 소단(결정 결과가 True일 때 사용됨) 또는 전체 소단(결정 결과가 False일 때 사용됨)이 필요한지 여부를 판별하는 결정이 추가되었습니다. 보조 점 AP1은 이 결정의 조건을 테스트하는 데 사용됩니다.

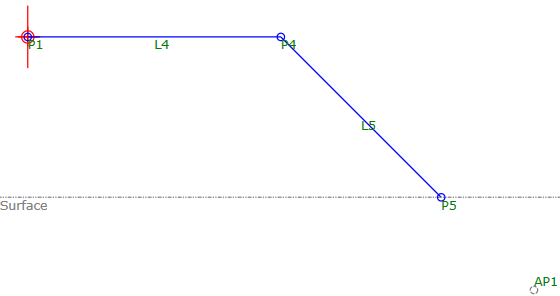

다음 그림에 나타난 부분 소단 지오메트리는 지표면까지 거리가 전체 소단을 사용하기에 충분히 크지 않은 경우 사용됩니다.
