Geometria pętli
Powtarza określone połączenia dopóty, dopóki zostanie osiągnięta Powierzchnia docelowa lub określona liczba powtórzeń.
Uwagi dotyczące projektowania i użytkowania
Do podzespołu zawierającego funkcję Geometria pętli można dołączyć inny podzespół, jeśli powtarzanie pętli jest określone jako stała wartość lub za pomocą parametru wejściowego/wyjściowego.
Jeśli jednak powtarzanie pętli jest określane dynamicznie przez powierzchnię docelową, położenie kolejnego podzespołu dołączonego do podzespołu zawierającego funkcję Geometria pętli może być niepewne (ponieważ punkt, do którego dołączany jest kolejny podzespół może się zmienić lub nie istnieć w trybie Jezdnia ze względu na stan powierzchni). Z tego względu, jeśli powtarzanie pętli jest dynamicznie określane przez powierzchnię docelową, wszystkie kolejne geometrie podzespołu powinny być dodawane do tego samego pliku PKT, który zawiera funkcję Geometria pętli.
Właściwości
W panelu Właściwości określ następujące parametry.
| Pętla | |
| Liczba pętli | Umożliwia określenie liczby pętli. Automatycznie wygenerowaną wartość liczby pętli można zmieniać. |
| Powtarzanie pętli | Umożliwia określenie maksymalnej liczby powtórzeń geometrii pętli. Można wprowadzić wartość w polu Powtarzanie pętli lub utworzyć Parametr wejściowy/wyjściowy, aby sterować powtarzaniem i wprowadzić ten parametr w polu Powtarzanie pętli. Uwaga: Aby utworzyć parametr powtarzania na karcie Parametr wejściowy/wyjściowy, w polu Typ należy ustawić opcję Liczba całkowita.
|
| Geometria źródła | |
| Połączenia | Umożliwia określenie, które połączenia należy uwzględnić w geometrii pętli. |
| Stan pętli | |
| Powierzchnia docelowa | Umożliwia określenie powierzchni docelowej. Uwaga: Powierzchnia musi być zdefiniowana jako Parametr docelowy, aby określić ją jako Powierzchnię docelową.
|
| Różne | |
| Komentarz | Wyświetla uwagi na temat geometrii pętli. Komentarze mogą być wyświetlane w panelu Podgląd. |
Przykład
Przykłady geometrii pętli znajdują się w następujących Przykładowych plikach PKT:
Loop_Geometry_Example.pkt
Ten przykład stworzono w celach pracy w sytuacji wystąpienia nasypu i używa geometrii pętli (utworzonej z połączeń L1 i L2) do tworzenia tarasowania.

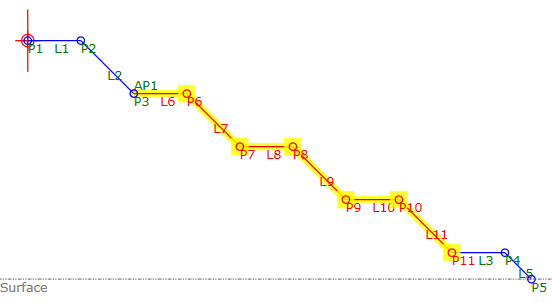

Geometria pętli ma zdefiniowaną powierzchnię docelową. Jeśli w przykładowym pliku PKT wartość podglądu Powierzchni docelowej jest ustawiona na -45, geometria pętli powtórzy się trzy razy, a następnie zostaną wstawione dodatkowe połączenia (L3 i L5), aby utworzyć częściowy taras, który napotka na powierzchnię (jak pokazano na ilustracji powyżej). W przykładowym pliku PKT można zmienić wartość podglądu Powierzchni docelowej, aby zobaczyć, w jaki sposób zmienia się powtórzenie, gdy plik PKT napotka inne wartości powierzchni.
Wartość funkcji Powtarzanie pętli w tym pliku PKT jest określona jako 10, więc pętla zostanie powtórzona maksymalnie 10 razy. Jeśli po 10 powtórzeniach geometrii pętli nie zostanie osiągnięta Powierzchnia docelowa, to połączenie L5 zostanie wydłużone do powierzchni.
Do pliku PKT została dodana decyzja, aby określić, czy wymagany jest częściowy taras (jeśli wynik decyzji ma wartość Prawda) czy pełny taras (jeśli wynik decyzji ma wartość Fałsz). Punkt pomocniczy AP1 jest używany do testowania warunku tej decyzji.

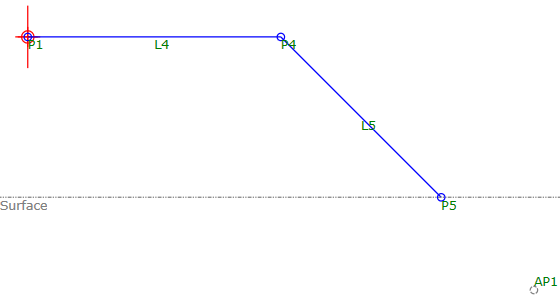

Przedstawiona na poniższej ilustracji częściowa geometria tarasu jest stosowana, jeśli odległość od powierzchni nie jest wystarczająca, aby użyć pełnego tarasu.
