As seções a seguir descrevem as melhores práticas ao projetar uma rede de tubulação.
Especificando estilos
Clique com o botão direito na guia Prospector para alterar em lote as propriedades, como o estilo, a regra ou o material de renderização.

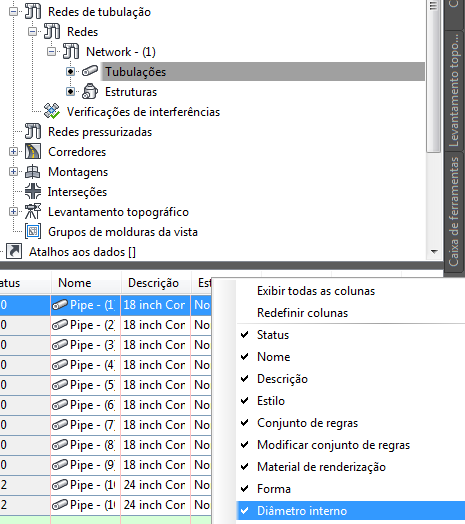

Figura 3: Editar estilos na vista de item
Você pode editar rapidamente os estilos de tubulações ou as estruturas na guia Prospector para essa rede de tubulação, como mostrado na Figura 3.
Para editar tubulações ou estruturas em lote
- Clique com o botão direito na coleção Tubulações na guia Prospector do Toolspace.
- Pressione a tecla Shift e selecione as tubulações desejadas e na vista de item, clique com o botão direito no cabeçalho de coluna Estilo e selecione Editar.
- Você é solicitado a escolher um estilo diferente. Faça a seleção e as tubulações selecionadas são atualizadas no desenho.
Uma rede por tipo de rede
Os componentes de uma rede de tubulação não precisam estar conectados diretamente. É uma boa ideia criar uma rede de tubulação por tipo de rede por projeto. Por exemplo, uma rede de esgoto sanitário, uma rede de drenagem de águas pluviais, uma rede de água, e assim por diante. Isso facilita a edição e redireciona o sistema. Experimente encontrar a melhor solução para os seus terrenos.
Redirecionar as tubulações
Não é possível conectar elementos de rede de tubulação de diferentes redes. Portanto, crie uma rede única que inclua todas as peças que possam, eventualmente, precisar ser conectadas. Por exemplo, inclua todas as estruturas de drenagem de águas pluviais e tubulações em uma única rede de tubulação. Durante o curso de seu projeto, você pode achar que uma determinada seção da tubulação deve ser conectada a uma estrutura diferente.
