Geometria de contorno

Geometria de contorno

Repete os contornos especificados até que atinjam uma Superfície alvo ou até que sejam repetidos por um determinado número de vezes especificado.

Projeto e considerações de uso

Você pode anexar outra submontagem à uma submontagem que contém geometria de contorno quando a repetição do contorno for determinada por um valor constante ou um por um parâmetro de Entrada/Saída.

No entanto, quando a repetição do contorno for determinada por uma Superfície alvo, a localização de qualquer outra submontagem subsequente que está anexada à uma submontagem que contém a geometria de contorno pode ser incerta (desde o ponto ao qual a submontagem subsequente estiver anexada que pode ser alterada ou que não existe no modo de rodovia devido à condição da superfície). Portanto, quando a repetição do contorno for determinada de forma dinâmica por um alvo de superfície, é preciso adicionar todas as geometrias de submontagens subsequentes para o mesmo arquivo PKT que contenha a geometria de contorno.

Propriedades

Especifique os seguintes parâmetros no painel Propriedades.

Contorno
Número do contorno Especifica o número do contorno. Você pode alterar o valor do número do contorno gerado automaticamente.
Repetição do contorno Especifica o número máximo de vezes que a geometria de contorno se repete. Você pode inserir um valor no campo Repetição de contorno ou pode criar um parâmetro de Entrada/Saída para controlar a repetição e inserir o parâmetro no campo Repetição de contorno.
Nota: Para criar uma parâmetro de repetição na guia Parâmetro de entrada/saída, utilize Inteiro como o Tipo.
Geometria de origem
Links Especifica quais vínculos devem ser incluídos na geometria de contorno.
Condição do contorno
Superfície alvo Especifica a superfície alvo:
Nota: A superfície deve ser definida como um Parâmetro alvo para especificá-la como a Superfície alvo.
Diversos
Comentário Indica notas sobre a geometria do contorno. Os comentários podem ser exibidos no painel Visualizar.

Exemplo

Para ver um exemplo de uma geometria do contorno, abra o seguinte arquivo de amostra PKT:

Loop_Geometry_Example.pkt

Este exemplo foi projetado para funcionar em uma situação de preenchimento e utiliza a geometria do contorno (criada a partir de L1 e L2) para criar uma indicação de bancada.

A geometria de contorno tem uma Superfície alvo definida. Quando a Superfície alvo no arquivo PKT de amostra contiver um Valor de visualização de -45, a geometria do contorno se repete três vezes e, a seguir, vínculos adicionais (L3 e L5) são inseridos para criar uma bancada parcial que se encontra com a superfície (como mostrado na ilustração acima). Você pode ajustar o Valor de visualização da Superfície alvo para o arquivo PKT de amostra para ver como a repetição se altera quando o arquivo PKT encontrar diferentes valores de superfície.

A repetição do contorno para este PKT é especificada como 10, portanto, ela será repetida no máximo 10 vezes. Se a geometria do contorno for repetida para o seu número máximo de 10 vezes e ainda não atingiu o alvo de superfície, então L5 irá se estender para a superfície.

Uma decisão foi adicionada ao arquivo PKT para determinar se uma bancada parcial (usada quando o resultado da decisão for verdadeiro) ou uma bancada completa (usada quando a o resultado da decisão for é falso) é necessária. O Ponto auxiliar AP1 é utilizado para testar a condição desta decisão.

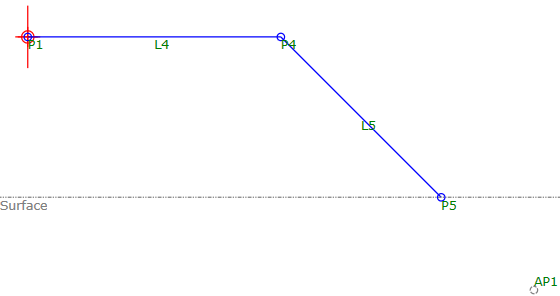

A geometria da bancada parcial, como mostrado na ilustração a seguir, é utilizada se a distância para a superfície não for grande o suficiente para uma bancada completa a ser usada.

Nota: Ao usar este arquivo PKT de amostra, a geometria do contorno somente será utilizada quando a distância para a superfície for grande o suficiente para utilizar ao menos duas bancadas completas (a geometria da bancada original (L1 e L2) mais uma repetição do contorno).
