Para adicionar dados do AutoCAD Civil 3D em um modelo do InfraWorks 360

Traga os projetos detalhados do desenho DWG do AutoCAD Civil 3D para seu modelo do InfraWorks 360 ao vincular um desenho DWG do AutoCAD Civil 3D como uma origem de dados. Alternativamente, você poderá adicionar uma arquivo IMX da Autodesk que foi exportado do AutoCAD Civil 3D em seu modelo do InfraWorks 360 (use o fluxo de trabalho IMX caso não tenha o AutoCAD Civil 3D instalado localmente).

  1. Clique em .
  2. Clique em no painel Origens de dados.
    Faça um desses:
    • Clique em Autodesk IMX e selecione o desenho do Autodesk IMX desejado e, a seguir, clique em Abrir.
    • Clique em Autodesk AutoCAD Civil 3D DWG e selecione o desenho do AutoCAD Civil 3D DWG desejado e, a seguir, clique em Abrir.

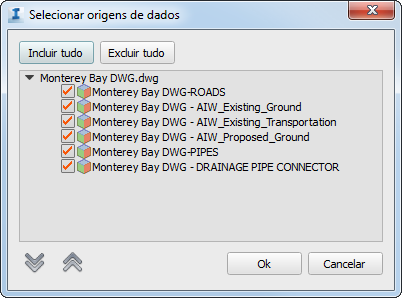

    O painel Selecionar origens de dados é exibido e lista os dados que podem ser trazidos como objetos de modelo do InfraWorks 360. O InfraWorks 360 irá executar a conversão de objetos de desenho do AutoCAD Civil 3D quando você traz dados do AutoCAD Civil 3D para o InfraWorks 360. Por padrão, os dados que você traz do AutoCAD Civil 3D são ordenados por classe de recurso, a não ser que escolha ordenar por tipo de origem no painel Origens de dados.
  3. Escolha os tipos origens de dados para trazer para o modelo neste momento e clique em OK.

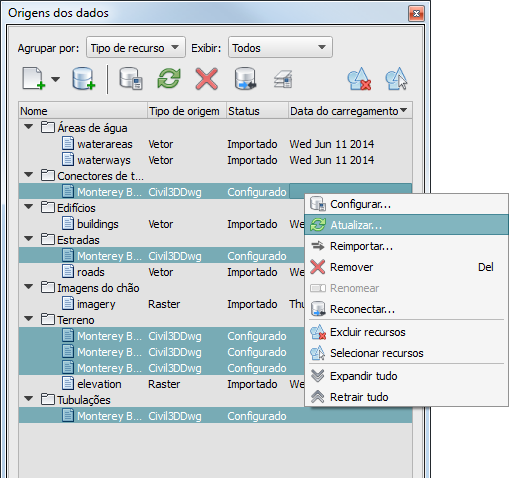

  4. Atualize as origens de dados selecionadas a partir do menu de contexto ou clique em .
  5. Clique em OK.
    6. O InfraWorks 360 exibe os dados adicionados como recursos do InfraWorks 360.
    Nota: Consulte a tabela abaixo para obter mais informações.
    Objeto de desenho do AutoCAD Civil 3D se torna ... objeto do modelo do InfraWorks 360 Notas
    Superfícies TIN Superfícies do terreno
    • Cada superfície é listada no painel Origens de dados.
    • Clique em para ajustar a ordem das camadas da superfície do terreno.
    Alinhamentos e perfis Projetos de estradas (geometria vertical e horizontal)
    • Somente os alinhamentos de tipo de linha de centro podem ser convertidos em projetos de estradas.
    • Um único perfil é usado para cada projeto de estrada, com base no primeiro perfil de solo acabado que foi criado no desenho do AutoCAD Civil 3D. Utilize a Vista de perfil para revisar a geometria do perfil.
    • As entidades de perfil de melhor ajuste não são trazidas para o InfraWorks 360.
    Corredores e superfícies do corredor Coberturas e superfícies de terreno
    • Nós recomendamos que você crie uma ou mais superfícies de corredor no AutoCAD Civil 3D para trazer para o InfraWorks 360.
    • Os estilos de vínculo do AutoCAD Civil 3D são utilizados para criar coberturas no InfraWorks 360 que mostram os materiais do corredor. As coberturas permitem estilzar diferentes componentes do corredor, como pavimento.
    Redes de tubulação Tubulações com embocaduras e bueiros ou conectores de tubulação
    • Se uma estrutura no desenho do AutoCAD Civil 3D tiver um tipo de utilitário de drenagem especificado e se estiver usando o novo catálogo de peças padrão com peças do objeto do componente para conectores de tubulação, o InfraWorks 360 irá usar as mesmas peças do objeto do componente. Quando não houver nenhuma correspondência de peças de conectores de tubulação, objetos genéricos serão exibidos.

Informações adicionais

Antes de atualizar os dados da estrada recém vinculada evite trazer estradas duplicadas. Se o desenho do Civil 3D tiver sido criado ao abrir o modelo atual do InfraWorks 360 no AutoCAD Civil 3D, quando você traz os dados da estrada de volta para o modelo, o InfraWorks 360 traz TODOS os alinhamentos presentes no desenho DWG, o que resulta em duplicatas das estradas já presentes no modelo atual.

Para evitar a duplicação de estradas, antes de você atualizar os dados de origem:

  1. Crie uma nova proposta.
  2. Na nova proposta, exclua o projeto de estrada que você planeja trazer a partir do desenho do AutoCAD Civil 3D.
  3. Clique com o botão direito em Estradas no painel no painel Origens de dados e selecione Configurar para abrir a lista de estradas sendo adicionadas.
  4. Ative somente o projeto de estradas que desejar trazer de volta do AutoCAD Civil 3D.
Nota: O InfraWorks 360 usa estilos regras de estilo predefinidas para estilizar a exibição dos dados do AutoCAD Civil 3D que se convertem em projetos de estrada, linhas de centro e áreas de cobertura associadas. Você pode editar ou definir novos estilos e regras de estilo para personalizar a exibição dos dados do corredor no InfraWorks 360. Consulte Sobre como usar estilos para exibir dados do corredor do Civil 3D
