运行分析后，在图形区域中，体积打印会显示颜色栏以显示变量的值范围。
设置颜色栏显示
颜色栏显示了轮廓颜色与方案中计算得出的应力值或位移之间的对应关系。颜色栏范围设置为默认的“自动”。Inventor 指定了用于显示的值范围：颜色栏显示修改基于对话的，且在对话之间不会保持
- 在“应力分析”选项卡
“显示”面板上，单击“颜色栏”。
- 选择颜色栏设置。
- 在“颜色类型”中，选择以下选项之一：
使用颜色来设置图解比例尺
。
将图解比例尺设置为以灰度或灰阶显示
。 - 选择选项来确定颜色栏的位置和大小。
在大多数情况下，以红色显示的结果表示高应力或强变形，或者表示安全系数低。每个结果集所提供的信息各不相同，分别代表了零件上的载荷所产生的一种影响。
- Mises 等效应力
- 结果使用颜色轮廓来表示求解过程中计算的应力。
- 第一主应力
- 指示与剪切应力为零的平面垂直的应力值。验证载荷条件所产生的零件的最大拉应力。
- 第三主应力
- 受力方向与剪切应力为零的平面垂直。验证载荷条件所产生的零件的最大压应力
- 位移
- 结果将显示执行解决方案后模型的变形形状。指示相对于原始形状的变形幅度。
- 安全系数
- 指示在载荷下可能出现故障的模型区域。
- “应力”文件夹
- 包含分析的法向应力和剪切应力结果。
- “位移”文件夹
- 包含分析的法向应力和剪切应力结果。 注： 对于模态分析，位移结果是模态变形。位移大小是相对的并且不能用作实际变形。
- “应变”文件夹
- 包含分析的应变结果。
- “接触压力”文件夹
- 包含分析的接触压力结果。接触压力是接触界面上的压力。包括接触压力组件和结果值。
- “模态频率”文件夹
- 查看模式曲线图可以了解在解决方案中指定的自然频率数。模态结果将显示在浏览器中的“结果”节点下。当您双击一个频率模式时，将显示相应的振形。彩色轮廓将显示出相对于原始形状的变形幅度。这些变形是模态，其大小是相对的并且不能用作实际变形。模式的频率将显示在图例中。它也可以作为一个参数使用。
查看可用的结果
- 若要查看可见的各种结果，请在浏览器中展开“结果”文件夹。
“静态分析”类型显示“Mises 等效应力”打印。
“模态分析”类型显示频率模式。
- 若要查看其他结果，请在要查看的结果所对应的浏览器节点上单击鼠标右键，然后单击“激活”，或双击该结果节点。
- 若要退出结果显示，请双击激活的结果节点。
显示参数化分析的配置
- 单击“设计约束表”
。 - 在“设计约束表”中，移动滑块。
- 若要求解未生成的配置，请在“设计约束表”中的参数行上单击鼠标右键，然后单击“生成单个配置”，或运行分析。
更改分析结果的着色显示
- 在“显示”面板中，单击“着色显示”。
- 在下拉列表中，单击：
- 平滑着色
颜色从一种色彩混合到另一种。所有结果类型的默认打印表达，无论是在静态还是模态分析仿真中。 - “轮廓着色”
颜色分离很清晰。使用分明的色带方法显示颜色。 - 无着色
- 平滑着色
使用“网格视图”在体积打印上覆盖网格
- 可以随时单击“网格视图”
。 - 定义网格后，若要打开或关闭“网格视图”，请单击“网格视图”。

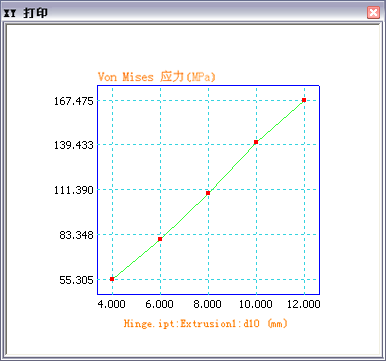

显示 XY 打印
您可以在参数化分析中查看二维 XY 打印的结果。
- 在浏览器中，您可以选择希望在图中看到的结果类型（Mises 等效应力、位移等）。
- 在参数行上单击鼠标右键，然后单击“XY 打印”。将在单独的窗口中显示 XY 打印。

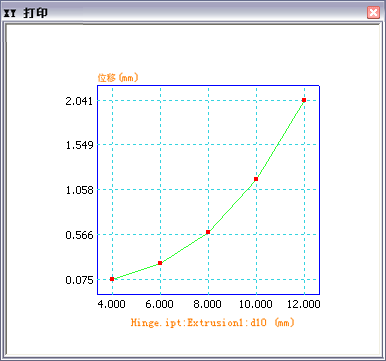

下图来自相同的分析，显示了位移的 XY 打印结果而非 Mises 等效应力。

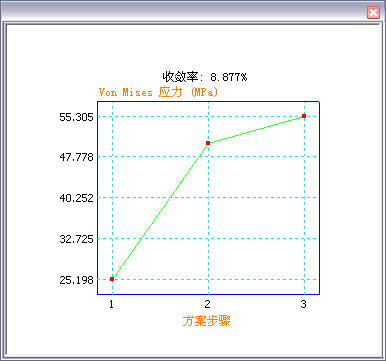

显示收敛打印
定义用于实现方案的收敛条件。生成的收敛会显示使用的优化数目以及每个优化所关联的参数值。
若要查看结果收敛的 XY 打印，请在“收敛设置”中将“h 优化最大数”设定为大于零。
- 在浏览器中，单击“结果”文件夹对应的节点，然后单击“收敛”
。 - 在“准备”面板中，单击“收敛设置”
。 - 在“收敛设置”对话框中，指定：
- h 优化最大数
- 默认值为 0。值的增量为 1。
如果值高于 2，将显示一个对话框。增加优化数目可能会降低性能。
如果满足停止条件，则优化过程可能在达到最大数之前停止。
- 停止条件 (%)
- 当最后两次结果之间的差小于指定的 (%) 值时停止优化。
- h 优化阈值 (0 到 1)
- 0 表示包括该集中的所有元素作为优化的候选项。每次循环的结果为最大优化数目。1 表示从优化中排除集中的所有元素，就像没有优化一样。默认值为 0.75，这表示等效错误在前 25% 的元素将接受优化。不适用于模态分析。
值的增量为 0.1。
- 要聚合的结果
-
- Mises 等效应力
- 第一主应力
- 第三主应力
- 位移
- 几何图元选择
- 指定要考虑收敛条件的几何图元。
- 在“求解”面板中单击“分析”。等待仿真完成。
- 在“结果”面板中，单击“收敛”。
显示变形打印
变形是对象由于受到载荷而产生的拉伸量。使用变形结果确定可以对零件进行折弯的位置以及折弯的量。确定力如何将其折弯一定距离。
大多数情况下，真实的几何图元变形与整个模型大小相比是很微小的。自动化的放大效果将显示发生变形的位置。
- 在“应力分析”选项卡 “显示”面板上，单击 “调整位移显示”
。 - 显示体积打印时，请选择其中一个显示选项来放大变形。
- 未变形
- 真实
- 调整后 x 0.5
- 调整后 x 1
- 调整后 x 2
- 调整后 x 5
显示安全系数结果
安全系数的结果可以即时指出存在潜在屈服的区域。不管该值的高低，等效应力的结果在应力最高的区域中显示为红色。安全系数 1 表示材料本质上处于屈服的临界点。根据最高的预期载荷方案，多数设计人员都愿意使用 2 到 4 之间的安全系数。
如果设计的某些区域开始屈服，并不表示零件一定是失败的，除非预期载荷的最大值经常重复出现。重复出现的高载荷可能会导致 Autodesk Inventor Simulation 应力分析不会模拟的疲劳故障。请利用工程原理来评估这种情况。
结果动画制作
制作动画以在变形的各阶段直观显示零件。也可以制作应力、安全系数以及各种频率下的变形的动画。为结果制作动画，并观察在图像序列上建立起来的位移或应力。指定图像数量和选择，动画会将它们作为一个系列进行播放。您可以录制该动画。
- 在“应力分析”选项卡 “结果”面板中，单击“显示动画制作”
。 - 若要以 AVI 格式录制结果动画，请单击“录像”
。指定文件名，然后从列表中选择编解码器。 - 如果您不希望原始模型在动画过程中的线框中显示，请清除“显示原模型”。
- 选择“速度”，然后指定播放动画过程中的步长数。为使图像之间的过渡更平滑，请增加步长数。

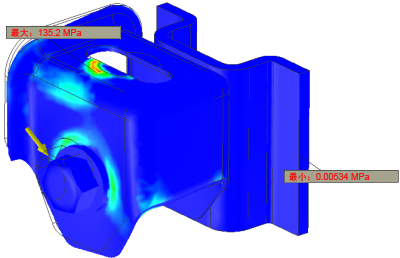

最大结果和最小结果
- 若要在出现任一条件的位置显示注释，请在“应力分析”选项卡 “显示”面板上，单击“最大结果”
或“最小结果”
。
显示或隐藏检查标签
使用“检查”
以通过指定结果类型和该点处值的标签来标识兴趣点。可以标注所需数量的点。
使用“检查标签”
可启用和禁用标签的可见性。
通过边界条件显示载荷指示器
若要打开和关闭指向应用载荷位置的载荷指示器的显示，请单击“边界条件”
。
