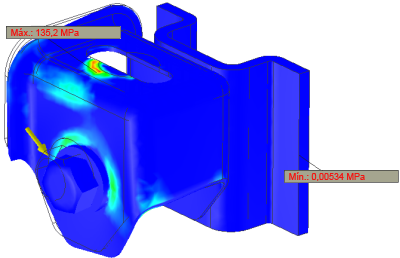

Después de ejecutar una simulación, en el área gráfica se muestra un trazado de volumen con una barra de colores que muestra los rangos de valores de la variable.
Definición de la visualización de la barra de colores
La barra de colores muestra los colores de contorno correspondientes a los valores de tensión o los desplazamientos calculados en la solución. Por defecto, el rango de la barra está definido como Automático. Inventor asigna el rango de valores de la visualización. Las modificaciones de la visualización de la barra de colores son específicas de cada sesión y no se conservan entre una sesión y otra.
- En la ficha Análisis de tensión
panel Mostrar , haga clic en Barra de colores
. - Seleccione la configuración de la barra de colores.
- En Tipo de color, seleccione lo siguiente:
Permite definir la visualización con colores para la escala de la barra
.
Permite definir la visualización de la escala de la barra en monocromática o escala de grises
. - Seleccione las opciones para la posición y el tamaño de la barra de colores.
En la mayoría de los casos, los resultados que aparecen en rojo representan tensión o deformación altas, o un factor bajo de seguridad. Cada uno de los resultados proporciona diferente información sobre el efecto de la carga en la pieza.
- Tensión de Von Mises
- Utilice los resultados de contorno de color para indicar las tensiones calculadas durante la solución.
- Primera tensión principal
- Permite indicar el valor de la tensión que es normal al plano en el que la tensión de corte es cero. Permite verificar la tensión de elasticidad máxima inducida en la pieza debido a las condiciones de carga.
- Tercera tensión principal
- Permite la actuación normal al plano en el que la tensión de corte es cero. Permite verificar la tensión de compresión máxima inducida en la pieza debido a las condiciones de carga.
- Desplazamiento
- Los resultados muestran la forma deformada del modelo después de aplicar la solución. Permite indicar la magnitud de la deformación con respecto a la forma original.
- Coeficiente de seguridad
- Permite indicar las áreas del modelo que es probable que fallen bajo la carga.
- Carpeta Tensión
- Contiene los resultados de la tensión normal y de corte para la simulación.
- Carpeta Desplazamiento
- Contiene los resultados de la tensión normal y de corte para la simulación. Nota: Para análisis modales, los resultados del desplazamiento son deformaciones modales. La magnitud de desplazamiento es relativa y no se puede tomar como deformación real.
- Carpeta Deformación
- Contiene los resultados de deformación de la simulación.
- Carpeta Presión de contacto
- Contiene los resultados de la presión de contacto de de la simulación. La presión de contacto consiste en la presión en las interfaces de contacto. Incluye componentes de presión de contacto y el valor resultante.
- Carpeta Frecuencia modal
- Puede ver los trazos de modo para el número de frecuencias naturales especificado en la solución. Los resultados modales aparecen en el nodo Resultados en el navegador. Cuando se pulsa dos veces en un modo de frecuencia, se muestra la forma del modo. Los contornos de color muestran la magnitud de la deformación con respecto a la forma original. Son deformaciones modales, su magnitud es relativa y no se puede interpretar como la deformación real. La frecuencia del modo se muestra en la leyenda. También está disponible como parámetro.
Visualización de los resultados que están disponibles
- Para ver los diversos resultados que se pueden obtener, en el navegador, expanda esta carpeta.
El tipo Análisis estático muestra el trazado de la tensión de Von Mises.
El tipo Análisis modal muestra el modo de frecuencia.
- Para ver otro resultado, haga clic con el botón derecho en el nodo de navegador correspondiente a los resultados que desee ver y haga clic en Activar, o bien haga doble clic en el nodo de resultados.
- Para salir de la visualización de resultados, haga doble clic en un nodo de resultados activo.
Configuraciones de visualización de estudios paramétricos
- Haga clic en la tabla paramétrica
. - En la tabla paramétrica, desplace los controles deslizantes.
- Para resolver una configuración que no se genera, en la tabla paramétrica, haga clic con el botón derecho en la fila del parámetro y seleccione Generar configuración única, o ejecute la simulación.
Cambio de la visualización sombreada de los resultados de la simulación
- En el panel Mostrar, haga clic en Visualización sombreada.
- En la lista desplegable, haga clic en lo siguiente:
- Sombreado suave
Los colores se fusionan de uno a otro. La presentación de trazado por defecto para todos los tipos de resultados, tanto en las simulaciones de análisis modales como en las de análisis estático. - Sombreado de contorno
La separación de colores es clara. Los colores se muestran utilizando un método estricto de bandas. - Sin sombreado
- Sombreado suave
Superposición de la malla en el trazado de volumen con Vista de malla
- En cualquier momento, haga clic en Vista de malla
. - Una vez definida la malla, para activar o desactivar la vista de malla haga clic en Vista de malla.
Visualización de trazados XY
En los estudios paramétricos, los resultados se pueden ver como trazados XY bidimensionales.
- En el navegador, seleccione el tipo de resultado (tensión de Von Mises, desplazamiento, etc.) que desee ver en un trazado.

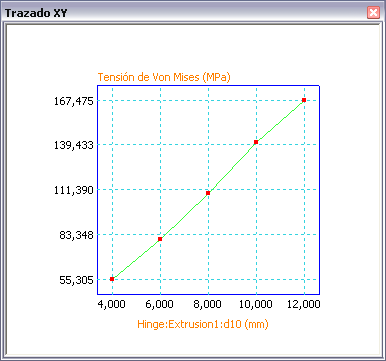

- Haga clic con el botón derecho del ratón en el parámetro y seleccione Trazado XY. En una ventana independiente se muestra el trazado XY.

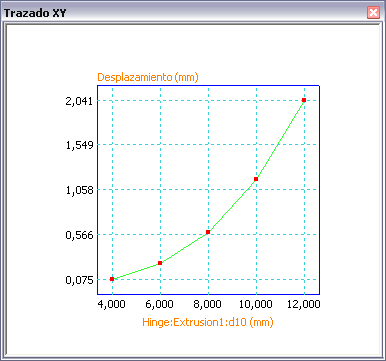

En la siguiente imagen de la misma simulación se muestra el trazado XY para los resultados de desplazamiento y no en la tensión de Von Mises.
Visualización de trazados de convergencia

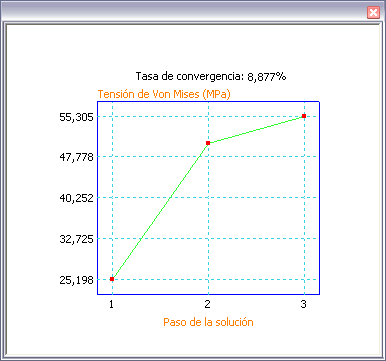

Es posible definir los criterios de convergencia que se usan para alcanzar una solución. En el trazado de convergencia resultante se muestran el número de refinados empleado y los valores de los parámetros asociados con cada refinado.
Para poder ver un trazado XY de la convergencia del resultado, en la configuración de convergencia, defina la opción Número máximo de refinados h en un valor mayor que cero.
- En el navegador, haga clic en el nodo de la carpeta Resultados y luego en Trazado de convergencia
. - En el panel Preparar, pulse Configuración de convergencia
. - En el cuadro de diálogo Configuración de convergencia, especifique lo siguiente:
- Número máximo de refinados h
- El valor por defecto es 0. El incremento del valor es 1.
Para valores superiores a 2, aparece un cuadro de diálogo. Si se aumenta el número de refinados, podría reducirse el rendimiento.
Si se cumplen los criterios de parada, los refinados podrían detenerse antes de alcanzar el número máximo.
- Criterios de parada (%)
- Suspende el refinado cuando la diferencia entre los dos últimos resultados es inferior al valor (%) especificado.
- Umbral de refinado h (de 0 a 1)
- 0 significa que se deben incluir todos los elementos del conjunto como candidatos para el refinado. Los resultados representan el refinado máximo para cada ciclo. 1 significa que se deben excluir todos los elementos del conjunto del refinado, de modo que no se produce refinado. El valor por defecto es 0,75, lo que significa que, de los elementos con errores equivalentes en la parte superior, el 25% se somete a los refinados. No es válido para el análisis modal.
El incremento del valor es 0,1.
- Resultados para converger
-
- Tensión de Von Mises
- Primera tensión principal
- Tercera tensión principal
- Desplazamiento
- Selecciones de geometría
- Permite especificar la geometría que se debe tener en cuenta para los criterios de convergencia.
- En el panel Resolver, pulse Simular. Espere hasta que se complete la simulación.
- En el panel Resultado, haga clic en Trazado de convergencia.
Visualización de trazados de deformación
La deformación es la cantidad de estiramiento que sufre un objeto debido a la carga. Utilice los resultados de deformación para determinar cómo y cuánto se puede curvar una pieza. Determine la fuerza que hace que se curve una distancia en concreto.
En la mayoría de los casos, la verdadera deformación de la geometría es ligera en comparación con el tamaño total del modelo. Un efecto de exageración muestra dónde se produce la deformación.
- En la ficha Análisis de tensión en el panel Mostrar, haga clic en Ajustar visualización de desplazamiento
. - Cuando se muestre el trazado de volumen, seleccione una de las opciones de visualización para exagerar la deformación:
- Sin deformar
- Real
- Ajustar x0.5
- Ajustar X1
- Ajustar x2
- Ajustar x5
Visualización de los resultados del coeficiente de seguridad
Los resultados del coeficiente de seguridad señalan inmediatamente áreas de elasticidad potencial. Los resultados de la tensión equivalente se muestran en rojo en las áreas de máxima tensión, independientemente de que el valor sea alto o bajo. Un coeficiente de seguridad de 1 significa que el material es esencialmente elástico. La mayoría de los diseñadores procuran obtener un coeficiente de seguridad entre 2 y 4 según el escenario de carga máxima prevista.
Si algunas áreas del diseño van a elasticidad no significa siempre que haya un error en la pieza, a menos que la carga máxima prevista se repita con frecuencia. Es posible que una carga alta repetida tenga como resultado una rotura por fatiga, lo que Análisis de tensión de Autodesk Inventor Simulation no simula. Utilice siempre principios de ingeniería para evaluar la situación.
Animar resultados
Cree una animación para visualizar la pieza en varias fases de deformación. También permite animar la tensión, el coeficiente de seguridad y la deformación bajo frecuencias. Anime los resultados y observe el aumento progresivo del desplazamiento o la tensión en una secuencia de imágenes. Se puede especificar el número y la selección de las imágenes, y la animación los reproduce en una serie. Puede grabar la animación.
- En la ficha Análisis de tensión panel Resultados, haga clic en Animar visualización
. - Para grabar la animación de los resultados en formato AVI, haga clic en Grabar
. Especifique el nombre de archivo y el códec de la lista. - Si no desea que el modelo original se muestre como una representación alámbrica durante la animación, desactive la opción Mostrar original.
- Seleccione la velocidad y especifique el número de pasos de la reproducción de la animación. Para realizar transiciones más suaves entre las imágenes, aumente el número de pasos.
Resultados máximo y mínimo
- Para mostrar una anotación en el punto en el que se produce una condición, en la ficha Análisis de tensión panel Mostrar, haga clic en Resultado máximo
o Resultado mínimo
.
Visualización u ocultación de identificadores de sonda
Utilice la opción Sonda
para identificar puntos de interés con un identificador que especifique el tipo de resultado y el valor en ese punto. Puede anotar tantos puntos como desee.
Utilice la opción Identificadores de sonda
para activar y desactivar la visibilidad del identificador.
Visualización del indicador de carga con condiciones del contorno
Para activar y desactivar la visualización del indicador de carga, que señala la ubicación en la que se aplica la carga, haga clic en Condiciones del contorno
.
