Utilice este material de referencia para revisar las especificaciones de la comprobación Elementos duplicados.
Presentación
| Descripción: | Comprueba si existen elementos duplicados en los modelos. |
| Criterios de evaluación: | Compara los elementos del mismo tipo basándose en los parámetros especificados para la distancia, el tipo, la rotación y las fases solapadas. |
| Limitaciones: | Solo se identifican los ejemplares de familia que tengan un punto de ubicación, como un pilar vertical, una cama o un escritorio. No se comprobarán otros elementos con curva de ubicación o sin ubicación, como un pilar inclinado, una viga, una tornapunta y escaleras. |
| Tipos de documento: | Todo |
| Filtros: | Elementos |
| Resalte: | Sí |
| Ficha de información: | Sí |
| Corrección: | Sí (eliminar ejemplares de elementos duplicados) |
Detalles

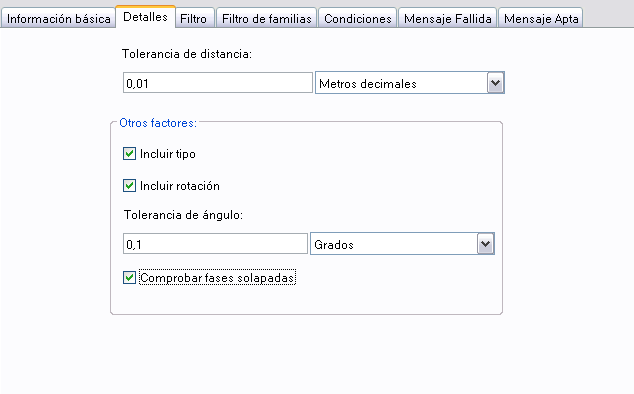

Opciones:
| Opción | Uso |
| Tolerancia de distancia | Especifica a qué distancia se considera que los elementos del mismo tipo son duplicados. Se admiten los metros y los pies decimales como unidades. |
| Incluir tipo | Especifica si los elementos duplicados deben ser del mismo tipo. |
| Incluir rotación | Especifica si se tendrá en cuenta la rotación cuando se realice la comparación. Si está marcada, se mostrará una opción adicional (Tolerancia de ángulo). Se admiten los grados como unidad. |
| Comprobar fases solapadas | Especifica si se comprobarán las fases solapadas además de determinar los elementos duplicados. |
Opciones de informe de comprobación apta/fallida:
Valor(es):
Disponible(s) al hacer clic con el botón derecho en el editor de mensajes de comprobación apta/fallida y, a continuación, seleccionar Insertar
Valor.
| Variable de informe | Descripción |
| Check Name | %CheckName% devolverá el nombre de la comprobación en el informe cuando se ejecute. |
| Check Result | %CheckResult% devolverá si la comprobación es apta o fallida en el informe cuando se ejecute. |
| Filter Size | %FilterSize% devolverá el número de elementos que coincidan con los criterios de filtro en el informe cuando se ejecute. |
| Tolerance | %Tolerance% devolverá la tolerancia de distancia en el informe cuando se ejecute. |
| Number of Identical Instances | %NumIdenticalInstances% devolverá el número de elementos que tenga ejemplares idénticos en el informe cuando se ejecute. |
Tabla(s):
Disponible(s) al hacer clic con el botón derecho en el editor de mensajes de comprobación apta/fallida y, a continuación, seleccionar InsertarTabla.
| Variable de informe | Descripción |
| Element Table | %ElementTable% devolverá una tabla de elementos en los resultados que no cumplan con los criterios de comprobación. |

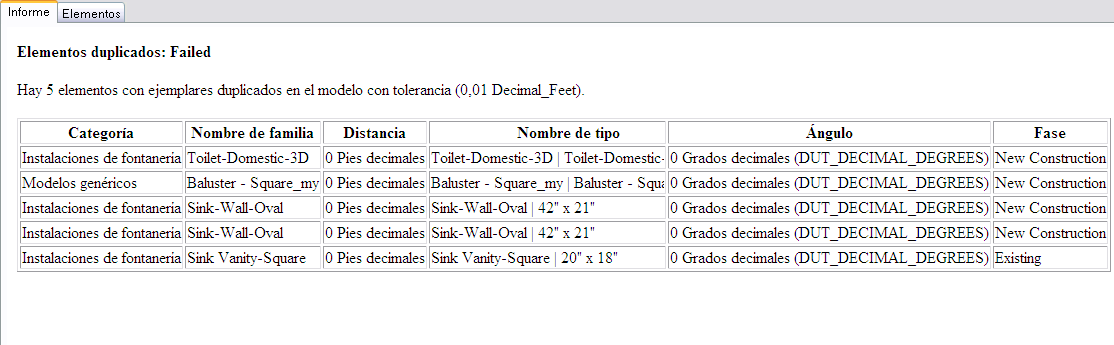

Resultados
Tras la comprobación, si los criterios no se cumplen, se muestra un mensaje de comprobación fallida. Si los criterios se cumplen, se muestra un mensaje de comprobación apta.
