DIVISER (commande)

Crée des points ou des blocs de manière régulière sur la longueur ou le périmètre d'un objet.

Méthodes d'accès

Jeu d'outils : Onglet Dessin > Groupe de fonctions Dessin > Liste déroulante Point > Diviser.

Menu : Dessin > Point > Diviser.

Les invites suivantes s'affichent.

Choix de l'objet à diviser

Spécifie un objet géométrique, par exemple une ligne, une polyligne, un arc, un cercle, une ellipse ou une spline.

Nombre de segments

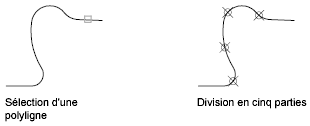

Place des points à intervalles réguliers le long des objets sélectionnés.

La commande DDPTYPE permet de définir le style et la taille de tous les objets point d'un dessin.

Bloc

Place les blocs spécifiés à des intervalles réguliers le long de l'objet sélectionné. Les blocs seront insérés sur le plan dans lequel l'objet sélectionné a été initialement créé. Si le bloc possède des attributs variables, ceux-ci ne sont pas inclus.

Oui

Aligne les blocs selon la courbure de l'objet sélectionné. Les axes X des blocs insérés seront tangents ou colinéaires à l'objet sélectionné au niveau des emplacements de division.

Non

Aligne les blocs selon l'orientation courante du système de coordonnées utilisateur. Les axes X des blocs insérés seront parallèles à l'axe X du SCU au niveau des emplacements de division.

L'illustration représente un arc divisé en parties égales à l'aide d'un bloc constitué d'une ellipse orientée verticalement.
