도면 관리 기능은 빌딩 시스템 설계 및 문서와 관련된 프로세스를 형식화합니다. 이 기능은 빌딩 시스템의 관리, 보기 및 구성을 자동화하여 프로젝트의 모든 측면에서 일관성을 유지할 수 있도록 해 줍니다. 따라서 전체 설계 팀이 중앙 집중화된 프로젝트 환경에서 최신 문서에 액세스할 수 있습니다.
도면 관리 기능은 표준 AutoCAD 외부 참조 기능으로부터 개선된 정교한 참조된 도면(외부 참조) 기능을 기반으로 합니다. 이 기능을 통해 프로젝트 요소는 구성에 참조되고, 구성은 뷰에 참조되며, 뷰는 플로팅 시트에 참조됩니다. 강력한 링크 기능은 단일 컴퓨터 또는 네트워크상의 여러 위치로 소스 파일을 분산하여 같은 프로젝트의 다른 작업자가 동시에 액세스할 수 있도록 합니다.

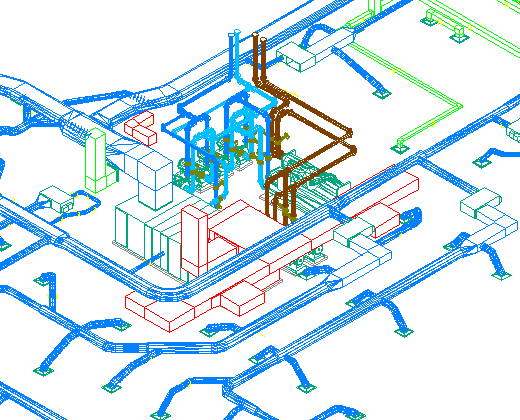

기계실의 3D 상세 뷰
도면 관리 기능에는 다음과 같은 두 가지 주요 구성요소가 있습니다.
프로젝트 브라우저
프로젝트 브라우저에서는 프로젝트를 작성하고 고급 프로젝트 정보와 설정(예: 프로젝트 번호, 프로젝트 이름, 연락처 정보와 사용할 도면 템플릿, 도구 팔레트 및 프로젝트별 컨텐츠 검색기 라이브러리의 파일 위치 등)을 지정합니다.

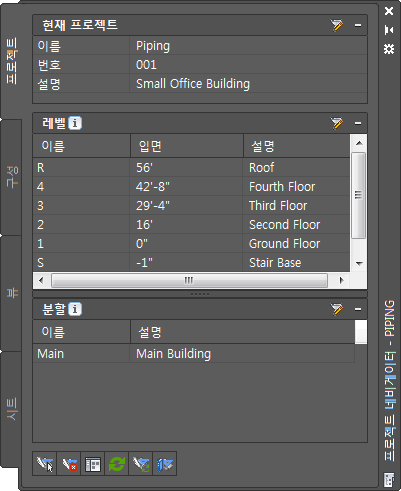

프로젝트 네비게이터
프로젝트 네비게이터를 통해 중앙의 한 위치에서 건물 레벨과 부속건물(윙) 정의, 프로젝트 도면 작성 및 플로팅 시트 작성과 같은 프로젝트별 작업을 수행할 수 있습니다.
도면이 프로젝트 표준과 동기화되려면 프로젝트에 속해야 합니다. 도면 관리 기능은 프로젝트 표준이 올바로 적용될 수 있도록 합니다. 독립 실행형 도면에는 프로젝트 표준을 적용할 수 없습니다. 독립 실행형 도면에 표준 스타일 및 화면표시 설정을 복사할 수는 있지만 표준이 변경되어도 이러한 도면은 표준과 동기화되지는 않습니다.
