연습 5: 수량 보고서 작업

이 연습에서는 수량 보고서를 생성한 다음 결과 데이터를 사용하는 여러 방법을 검사합니다.

XML, CSV, HTML, TXT 등을 비롯한 여러 형식으로 보고서를 표시 및 저장할 수 있습니다. 두 가지 유형의 수량 산출 보고서를 사용할 수 있습니다.

이 연습은 연습 4: 코리더에 비용 항목 코드 지정에서 계속됩니다.

요약 비용 항목 수량 보고서 생성

  1. 튜토리얼 도면 폴더에 있는 Quantities-5.dwg를 엽니다.

    이 도면에는 빌딩 초기계획선, 주차장 및 접근 도로로 구성된 상업용 부지가 포함되어 있습니다. 이 도면의 여러 객체에는 연관된 비용 항목이 있습니다.

  2. 분석 탭 QTO 패널 산출 찾기을 클릭합니다.
  3. 수량 산출 계산 대화상자에서 다음 매개변수를 지정합니다.
    • 보고서 유형: 요약
    • 보고서 범위: 도면

      이 옵션은 보고서에서 현재 도면의 모든 객체에 대한 비용 항목 데이터를 포함하도록 지정합니다. 다른 옵션을 사용하면 시트 또는 선택 세트 내의 객체로 보고서를 제한할 수 있습니다.

    • 선형 측점 범위로 범위 제한: 선택 취소

      이 옵션을 사용하여 보고서를 제한할 선형 측점 범위를 지정합니다. 이 보고서에는 지정된 측점 범위 내의 선형에 투영할 수 있는 도면 객체의 비용 항목 데이터가 포함됩니다.

      이 연습에서는 수량 보고서를 제한하지 않습니다.

    • 선택된 비용 항목만 보고: 선택 취소
  4. 계산을 클릭합니다.
  5. 수량 산출 보고서 대화상자의 드롭다운 메뉴에서 Summary (TXT).xsl을 선택합니다.

    보고서를 검사합니다. 보고서에는 각 비용 항목에 대한 ID, 설명, 총 수량 및 측정 단위가 나열됩니다.

    주:

    코리더 코드와 연관된 비용 항목의 수량은 요약 보고서에서 계산되지 않습니다. 다음 단계에서는 이러한 항목이 품목별 보고서에서 계산됩니다.

  6. 수량 산출 보고서 대화상자에서 닫기를 클릭합니다.

상세 비용 항목 수량 보고서 생성

  1. 수량 산출 계산 대화상자에서 다음 매개변수를 지정합니다.
    • 보고서 유형: 상세
    • 보고서 범위: 선택 세트
    • 선형 측점 범위로 범위 제한: 선택 취소
    • 선택된 비용 항목만 보고: 선택 취소
    • 다음 기준으로 측점 및 간격띄우기 보고: 곁길

      상세 보고서에서는 지정된 선형을 기준으로 각 항목에 대한 측점 및 간격띄우기 값이 표시됩니다.

  2. 보고서 범위 옆의 을 클릭합니다.

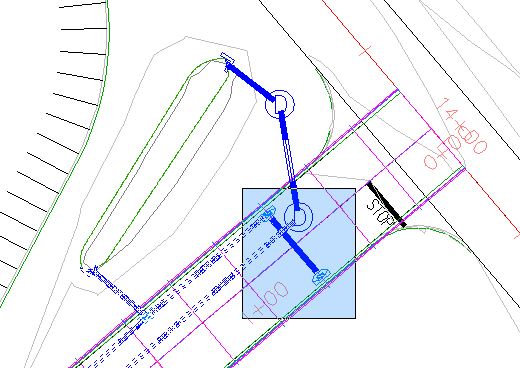

  3. 도면에서 곁길을 따라 파이프와 구조물을 선택합니다. Enter 키를 누릅니다.
  4. 계산을 클릭합니다.
  5. 수량 산출 보고서 대화상자의 드롭다운 메뉴에서 Detailed Linear (HTML).xsl 을 선택합니다.

    보고서를 검사합니다. 각 파이프의 시작과 끝의 길이, 측점 및 간격띄우기가 이 보고서에 표시됩니다.

  6. 드롭다운 메뉴에서 Detailed Count (HTML).xsl 을 선택합니다.

    각 비용 항목이 지정되는 객체의 기준선, 측점 값 및 간격띄우기가 각 비용 항목 인스턴스에 대해 표시됩니다.

    선형의 양쪽 측면에서 17피트에 비용 항목 60409-0500의 여러 인스턴스가 있습니다. 이는 곁길 코리더의 포장 모서리를 따라 이러한 유입구가 배치된다는 것을 나타냅니다.

도면에 수량 산출 보고서 삽입

  1. 그리기를 클릭합니다.
  2. 도면에서 빈 공간으로 초점이동합니다.
  3. 클릭하여 테이블을 배치합니다.

    도면은 AutoCAD 테이블에 있는 수량 산출 보고서로 줌됩니다.

수량 산출 보고서 내보내기

  1. 수량 산출 보고서 대화상자의 드롭다운 메뉴에서 Detailed Area (CSV).xsl 을 선택합니다.

    이 리스트의 모든 형식으로 수량 산출 보고서를 내보낼 수 있습니다.

  2. 다른 이름으로 저장을 클릭합니다.
  3. 다른 이름으로 수량 산출 보고서 저장 대화상자에서 내 Civil 3D 튜토리얼 데이터 폴더로 이동합니다.
  4. 파일 이름에서 QTO_Detailed Area (CSV).txt를 입력합니다. 저장을 클릭합니다.

    텍스트 파일을 Microsoft Excel과 같은 스프레드시트 응용프로그램으로 가져올 수 있습니다.

  5. 닫기를 두 번 클릭합니다.

이 튜토리얼을 계속하려면 연습 6: 비용 항목 공식 작업으로 이동합니다.
