Você já experimentou: Contar blocos rapidamente

Nota: A partir do AutoCAD 2022, recomendamos usar o novo recurso Contagem para contar com facilidade instâncias de blocos e muitos outros tipos de objetos.

Você já teve que contar blocos antes? Talvez você deseje localizar todas as instâncias de um determinado bloco em uma camada especificada. Há uma forma muito rápida de obter o número preciso de blocos em um desenho usando o recurso Seleção rápida. A Seleção rápida também agiliza o processo de localizar blocos ou qualquer outro objeto com determinadas propriedades.

Nota: O vídeo não contém áudio nem legendas.

Nota: As etapas, as imagens e os vídeos podem diferir ligeiramente de sua versão do produto.

Preparar para o Percurso virtual

A finalidade das seguintes etapas é criar vários blocos e colocá-los em várias camadas.

1. Comece um novo desenho
2. Crie três blocos e nomeie-os A410, B424 e B664.

3. Crie duas novas camadas nomeadas 001 abc e 005 def.
4. Insira cinco outras instâncias de A410 na camada 001 abc.
5. Insira quatro outras instâncias de B424 na camada 001 abc.
6. Insira três outras instâncias de B664 na camada 005 def.

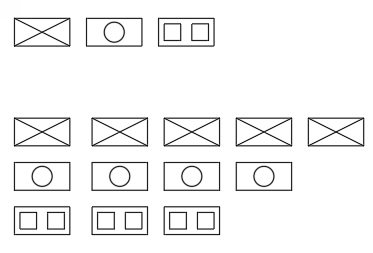

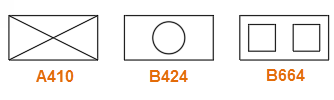

   Os resultados podem ser parecidos com estes:



Contar blocos por nome

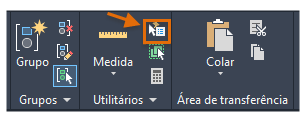

1. Clique na guia Início, painel Utilitários, Seleção rápida ou insira SELECIONARR no prompt de comando.

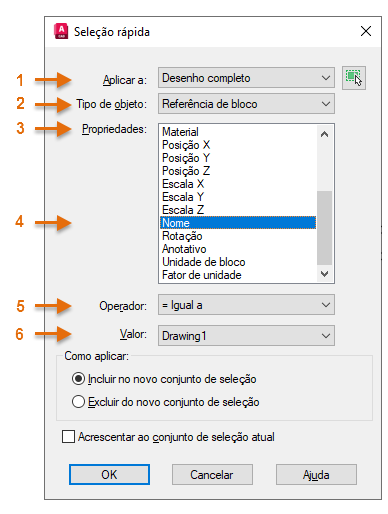

2. Na caixa de diálogo Seleção rápida, escolha Referência de bloco e selecione A410 na lista, conforme mostrado nas etapas 1-6 abaixo.

3. Clique em OK.

   Os blocos especificados são agora realçados e incluídos em um novo conjunto de seleção, e uma contagem precisa dos blocos especificados é relatada na janela de comandos.


4. Pressione Esc para limpar o conjunto de seleção.

Nota: Os blocos que são aninhados em outros blocos (blocos dentro de blocos) ou em objetos de matriz associativa não são selecionados nem contados com a Seleção rápida.

Contar blocos com especificações curinga

Às vezes, você precisará contar blocos usando um padrão de nome geral. Os curingas mais comuns usados são “?” para um caractere único e * para qualquer número de caracteres. Por exemplo, você pode pesquisar todos os blocos que começam pela letra B usando B* e todos os blocos que têm 4 como segundo caractere usando ?4*.

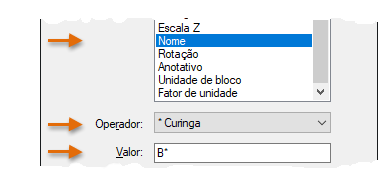

1. Inicie o comando SELECIONARR novamente, desta vez especificando uma correspondência curinga com o valor: B*, conforme mostrado abaixo, e clique em OK.

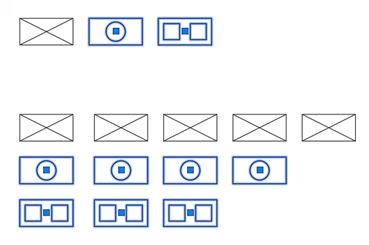

   Todos os blocos que começarem por B são selecionados, conforme mostrado abaixo.



   Mais uma vez, é exibida uma contagem imprecisa.

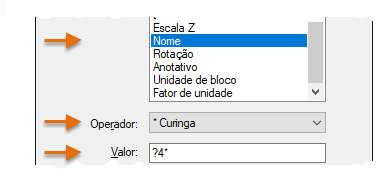

2. Pressione Esc para limpar o conjunto de seleção e repita a operação, mas usando ?4* no campo Valor, e clique em OK.

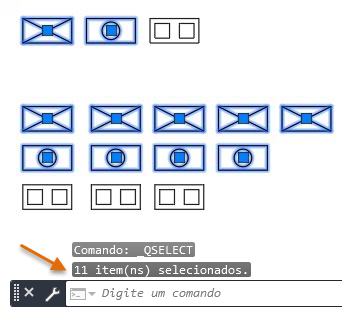

   Todas as instâncias dos blocos A410 e B464 são selecionadas, e uma contagem precisa é exibida na janela de comando.



Contar blocos em uma camada

Para contar todos os blocos em uma camada especificada, siga estas etapas:

1. Inicie o comando SELECIONARR.

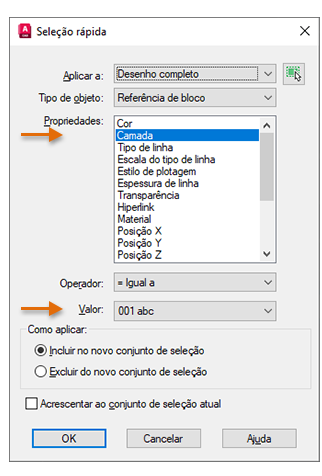

2. Especifique Camada e escolha 001 abc como valor de Camada e clique em OK.


   Todos os blocos na camada 001 abc são adicionados a um novo conjunto de seleção, e a contagem do bloco é exibida.

3. Não limpe ainda o conjunto de seleção. Você precisará dos blocos selecionados para as próximas etapas.

Restringir uma seleção

A esta altura, você provavelmente está se perguntando como você pode restringir a seleção usando múltiplos critérios. Por exemplo, como você pode contar todas as instâncias do bloco A410 na camada 001 abc?

Existe uma forma excelente de fazer isso. Estas são as etapas:

1. Inicie o comando SELECIONARR.

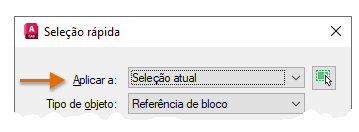

   Atualmente, todos os blocos na camada 001 abc estão selecionados. ,Observe que o campo Aplicar alternou automaticamente para Seleção atual, conforme mostrado abaixo.



   Isso significa que somente o conjunto de seleção atual será usado em vez do desenho inteiro.

2. Em seguida, escolha Nome e o bloco A410 e clique em OK.

   Todos os blocos A410 (somente) na camada 001 abc (somente) são selecionados. Com qualquer conjunto de seleção, você pode repetir o comando SELECIONARR para continuar restringindo sua seleção.

Observe que você pode começar com um conjunto de seleção especificado manualmente de uma parte da área de desenho, filtrando-o ainda mais com uma sucessão de operações de Seleção rápida.

Nota: Para salvar um conjunto de seleção altamente especificado, você pode criar um grupo com base nos objetos selecionados com o comando GRUPO.

Além de oferecer uma forma rápida de contar os blocos especificados, o recurso Seleção rápida pode ser usado para muitas outras tarefas que envolvam um conjunto de seleção. Por exemplo, você pode usar a Seleção rápida para fazer o seguinte:

• Selecione um subconjunto de objetos em uma camada e atribua-os a uma camada diferente.
• Selecione todos os objetos de cota independentemente da camada e altere suas cores.
• Identifique objetos geométricos com coordenadas Z diferentes de 0 e defina suas coordenadas Z como 0.

Embora haja outros métodos disponíveis no AutoCAD para contar blocos, o recurso Seleção rápida tem a vantagem da flexibilidade e de poder ser aplicado amplamente a uma variedade de outras tarefas.

Dica: Para seleções de “correspondência” simples, experimente usar o comando SELECTSIMILAR no desenho atual. Use a opção Configurações para especificar várias combinações de propriedades e o comando SELECIONAR ou a paleta Propriedades para obter a contagem. Além disso, a BCOUNT Express Tool cria um relatório detalhado da contagem de blocos em um conjunto de seleção ou no desenho atual.
