Vous pouvez vous connecter à de nombreux fichiers d'images raster à partir de la fenêtre Connexion aux données. Utilisez les fonctionnalités d'images raster pour insérer et mettre en corrélation des images raster dont les formats ne sont pas répertoriés dans la fenêtre Connexion aux données ou pour spécifier les informations de corrélation relatives aux images dont les fichiers ne contiennent pas ces informations.
Certaines applications d'édition d'images, comme le AutoCAD Raster Design toolset, stockent les informations relatives à l'emplacement de l'image dans un fichier source de corrélation associé.
Lorsque vous insérez une image raster à l'aide de la commande Insérer une image (Cliquez sur l'onglet
. Trouver), AutoCAD Map 3D toolset lit les informations de corrélation des coordonnées et place l'image à l'emplacement exact dans le dessin.

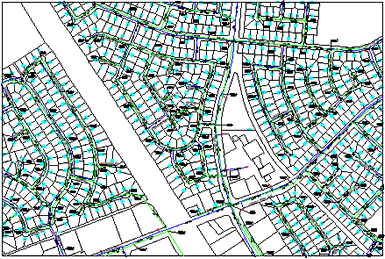

Insertion d'une image raster dans une carte urbaine. Déplacez votre curseur sur l'image afin de visualiser les résultats.
Après avoir inséré l'image, vous pouvez en modifier l'ordre d'affichage pour faire apparaître les objets et les objets de dessin en haut de l'image.
Lorsque vous insérez une image, AutoCAD Map 3D toolset lie l'image au fichier dessin en utilisant un nom de chemin ou un ID de document de gestion des données. Lorsque vous mettez à jour l'image liée, les mises à jour apparaissent dans le dessin. Etant donné que l'image elle-même n'est pas incluse dans le dessin, elle n'augmente pas la taille du dessin.
Une fois une image insérée, vous pouvez la réinsérer plusieurs fois en la traitant comme un bloc. Chaque insertion comporte son propre contour de délimitation et ses paramètres de luminosité, de contraste, d'estompe et de transparence. Une image seule peut être découpée en plusieurs parties, qui peuvent ensuite être réorganisées séparément dans le dessin.
Formats d'image pris en charge
AutoCAD Map 3D toolset prend en charge les formats de fichier image les plus couramment utilisés dans les domaines de l'infographie, de la gestion de documents, de la cartographie et des systèmes d'informations géographiques (SIG). Les images peuvent être à deux tons, en gris 8 bits (nuances de gris), en couleurs 8 bits (couleurs indexées) ou en couleurs 24 bits (couleurs vraies).
Plusieurs formats de fichiers image prennent en charge des images dotées de pixels transparents. Lorsque la transparence d'image est active, AutoCAD Map 3D toolset reconnaît ces pixels transparents et permet de voir les graphiques de l'écran AutoCAD Map 3D toolset "à travers" ces pixels. (Dans les images à deux tons, les pixels d'arrière-plan peuvent être traités comme des pixels transparents.)
En outre, vous pouvez sélectionner la couleur transparente pour les images en gamme de gris ou en couleur et définir l'opacité des images raster.
AutoCAD Map 3D toolset prend en charge les formats de fichier raster suivants. Certains formats, tels que SID et ECW, sont pris en charge en tant qu'objets OLE et non en tant que fichiers image. AutoCAD Map 3D toolset détermine le format de fichier à partir du contenu du fichier et non de son extension.
| Type | Description et version | Extension de fichier |
|---|---|---|
| BMP | Format bitmap OS/2 et Windows | .bmp, .rle, .dib |
| CALS-I | CALS (Computer Aided Acquisition and Logistics Support) | .rst, .gp4, .mil, .cal, .cg4 |
| DOQ | Digital Orthophoto Quadrangle (format d'image raster quadrangle orthophoto numérique utilisé pour les photos aériennes traitées pour la suppression des distorsions) | .doq |
| ECW | Enhanced Compressed Wavelet (format d'image multirésolution hautement compressé développé par ER Mapper) | .ecw |
| FLIC | Format d'animation numérique d'Autodesk | .flc, .fli |
| GeoSPOT | Format SPOT Image Corporation avec informations de référence géographique | .bil |
| GeoTIFF | TIFF avec informations de référence géographique | .tif |
| GIF | Graphics Interchange Format (format d'image raster développé par CompuServe) | |
| IG4 | Image Systems Group 4 | .ig4 |
| IGS | Image Systems Gray Scale (Echelle de gris du système image) | .igs |
| IKONOS | Images satellite 8 ou 16 bits | |
| JFIF | Format d'échange de fichier JPEG | .jpg |
| JPEG et JPEG 2000 | Joint Photographics Expert Group | .jpg |
| LANDSAT FAST L7A | Format d'image multispectre utilisé par le satellite Landsat 7 | |
| NITF | National Imaging Transmission Format (format d'image à plusieurs cadres fréquemment utilisé par les agences américaines et l'OTAN) | |
| PCX | PC Paintbrush Exchange | .pcx |
| PICT | Macintosh PICT1, PICT2 | .pct |
| PNG | Portable Network Graphics | .png |
| Quickbird TIFF | Format d'image multispectre du satellite Quickbird de DigitalGlobe | |
| RLC 1 et 2 | Run Length Encoding (format d'encodage à longueur limitée dont la version 1 ne comporte pas d'en-tête et la version 2 comporte des en-têtes IST) | .rlc |
| SID (MrSID) | Multi-Resolution Seamless Image Database (format LizardTech hautement compressé) | .sid |
| TARGA | Format de fichier image TrueVision | .tga |
| TIFF | Tagged Image File Format (Format de fichier image avec étiquette) | .tif |
