Surfaces > Stitch and Seam

継ぎ目とステッチの作成を自動化します。

Stitch and Seam Control のオプション

Seam

Seam Type: French

Deck (「折り伏せ縫い」継ぎ目に類似)

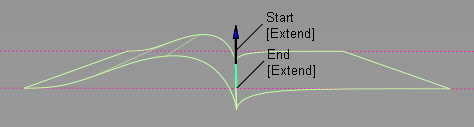

Join

Baseball

None (継ぎ目なしのステッチ)

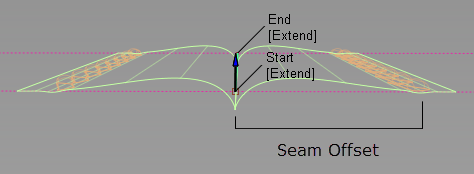

Seam Offset: 継ぎ目からステッチまでの距離です。

Join タイプの継ぎ目の場合(上部にステッチされていない)、ステッチサーフェスはこのオフセット距離を超えて延長されません。

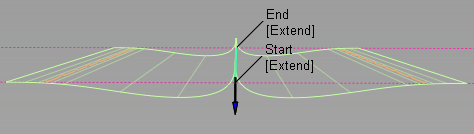

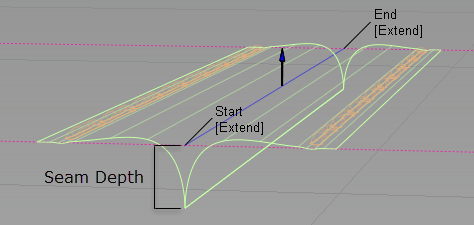

Seam Depth: カーブオンサーフェスから継ぎ目までの距離です。

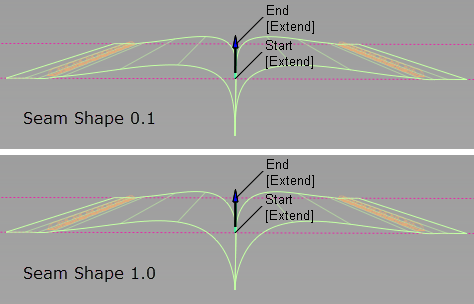

Seam Shape: 継ぎ目における継ぎ目サーフェスの形状または曲率です。値を小さくすると、継ぎ目が緊密になり、値を大きくすると、継ぎ目が緩くなります。

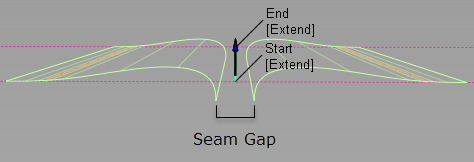

Seam Gap: 継ぎ目におけるサーフェスの間隔です。
Flip Surface Side: 継ぎ目サーフェスの方向を反転させて、ステッチします。
Flip Seam Side: 継ぎ目タイプが Deck のとき、継ぎ目が作成されるサーフェスの側を今と反対にします。

Flow Control

Start/End

継ぎ目サーフェスのエッジと、作成先のサーフェスのエッジの交わり方を制御します。

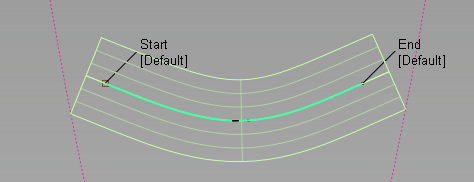

Default – 継ぎ目サーフェスの終了エッジが引き続きカーブオンサーフェスに対して垂直になります。

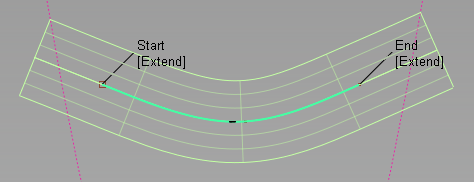

Extend – 継ぎ目サーフェスの終了エッジが、カーブオンサーフェスに対して垂直なまま、サーフェスエッジに達するまで延長されます。

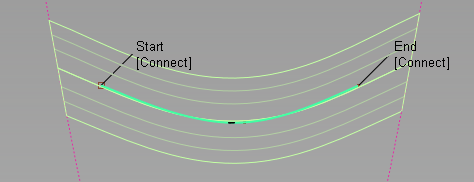

Connect – 継ぎ目サーフェイスの終了エッジがサーフェスエッジと完全に交わります。
Edge Align – 継ぎ目サーフェスの終了エッジをサーフェスのエッジに位置合わせします。

Modify Range

このオプションを選択すると、Start および End スライダが Control ウィンドウに表示されて、矢印マニピュレータが選択したカーブオンサーフェスに表示されます。これらの矢印をドラッグして、カーブオンサーフェスに沿った継ぎ目の範囲を修正します。

Start/End

これらのスライダを使用して、カーブオンサーフェスに沿った継ぎ目の範囲を修正します。Start 値と End 値をそれぞれ 0.0 と 1.0 に設定し、オリジナルの範囲を定義します。

Bulge

Create Bulge: 継ぎ目の片側または両側に膨張またはバンプを作成します。片側だけが選択されている場合、Bulge Size はその側に適用され、反対側には Bulge Size 値 0.0100 が適用されます。

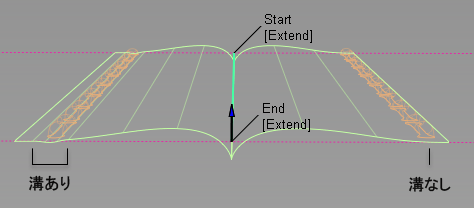

Groove

Create Groove: French の継ぎ目専用です。継ぎ目の片側または両側のステッチ線に沿ってインデントを作成します。ステッチ線に沿ってより幅の広いインデントを作成するには、Groove Size を大きくします。

Groove Sizeを小さくすると、Stitch Diameter が小さくなることがあり、さらに継ぎ目にステッチがないように見える場合もあります。Groove Size を大きくしても、Stitch Diameter は自動的には大きくなりません。

Stitches

Create Stitch

French および Baseball の継ぎ目専用です。継ぎ目の片側または両側にステッチを作成します。

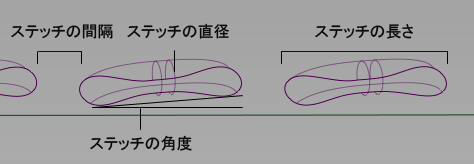

注: Seam Offset、Groove Size、Stitch Diameter、および Stitch Length はすべて関連しています。たとえば、Stitch Diameter を大きくすると、他の 3 つの設定も大きくなります。

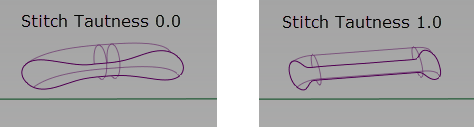

Stitch Tautness

強く引っ張られたステッチを表すようにジオメトリの形状を変更します。張力を大きくすると、ステッチプロファイルは平らになり、より楕円形になります。

Quick Stitch

より少ないスパンでステッチを作成し、更新速度を向上させます。

Trim

Stitches – 継ぎ目サーフェスと交差するステッチサーフェスをトリムミングします。更新速度を向上させるには、このオプションを選択解除します。

Trim: Stitches

Seams – ステッチサーフェスと交差する継ぎ目サーフェスをトリムミングします。

Trim: Seams

Add Jitter

ステッチ角度を少しばらけさせ、より自然な外観を与えます。

Add Jitter が選択されていない

Add Jitter が選択されている、Stich Jitter 値は 1

Stitch Jitter

ステッチ角度のばらけ具合を設定します。

Control オプション

Trim Type

Off — オリジナルサーフェスをトリミングしません。
Curves-on-surface — 継ぎ目サーフェスのコンタクトラインに沿ってカーブオンサーフェスを作成し、手作業でトリミングできるようにします。
Automatic — オリジナルサーフェスをコンタクトラインに自動的にトリミングします。

Auto Update

オプションを変更した場合に、継ぎ目サーフェスを自動的に更新します。

Chain Select

カーブオンサーフェスを選択すると、それと接線連続性を持つ他のすべてのサーフェスカーブも選択されます。
