Tipos de Padrão Radial
Um Padrão Radial organiza as figuras especificadas ao longo da circunferência de um círculo. O espaçamento pode ser configurado de forma a dispor figuras ao longo de um arco em vez do círculo inteiro. Espaçamento e ângulos são definidos com configurações de dimensões.
Utilize o diagrama para controlar se você está observando o padrão, o objeto, ou as operações de manufatura para o padrão. Simplesmente destaque sua escolha com o mouse. O restante do diálogo é modificado, refletindo sua escolha.
|
|
|
Número de figuras no padrão radial, incluindo a figura original
Diâmetro do padrão radial
Espaçamento Angular entre objetos no padrão radial
Ângulo da posição do padrão radial
Ângulo — Configura o ângulo de rotação em torno do eixo Z, medido em sentido anti-horário a partir do eixo X, para o primeiro objeto no padrão.
Offset local — Controla se a posição inicial do objeto do padrão é ignorada. A posição do objeto é determinada pela sua posição no padrão. Se Offset local estiver selecionado, a posição da figura influencia o padrão criado.
Utilizar a posição de um objeto num padrão pode ser complicado. Por exemplo, utilize offsets locais para criar um padrão de figuras perfiladas, como um padrão radial de cavidades de perfil. O procedimento recomendado é o seguinte:
- Crie o perfil com relação ao SCU.
- Insira o centro do padrão como coordenadas XYZ.
- Insira 0.0 como o raio.
As cavidades compartilham a posição relativa aos seus centros como a curva inicial com seu SCU.
Lista de objeto — Destaca o nome do objeto repetido no padrão. Para modificar o objeto, clique na seta para baixo e então selecione o objeto a ser utilizado no padrão.
Diâmetro — Configura o diâmetro total do padrão.
Número — Configura o número de objetos no padrão.
Espaçamto Ang — Especifica o espaçamento em graus entre os objetos.
Cortar usando coord de Eixo Y — Em peças Torno/Fresa, 4 eixos ou 5 eixos com indexação Z, selecione essa opção para cortar em X e Y, ou desfaça a seleção para rotacionar a peça em torno do eixo de indexação.
Ângulo C — Se Cortar usando coord de Eixo Y estiver selecionado, insira o ângulo C do eixo sob o qual cortar a figura.
Rotacionar C para cada instância — Se Cortar usando coord de Eixo Y estiver selecionado, o estoque será indexado para cada instância do padrão.

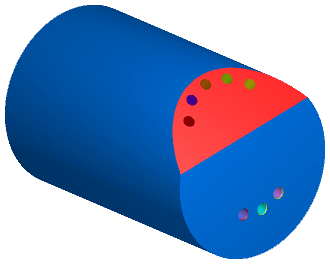

Radial no plano XY do setup — Essa opção orienta as figuras no plano XY do Setup. Os dois padrões de furo na imagem abaixo são paralelos ao eixo Z do Setup.

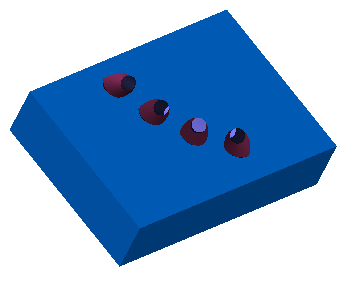

Em torno do eixo index. — Essa opção alinha as figuras no DE da peça, apontando na direção do eixo de indexação. Os padrões de ranhura e furo na imagem abaixo são radiais.
Radial em torno de eixo arbitrário — Essa opção posiciona as figuras em torno de uma origem especificada num eixo especificado. Somente está disponível para usinagem 5-eixos.
