Abrir um desenho 2D e fazer download de recursos do Factory

Abra o arquivo DWG do AutoCAD e as referências externas, faça download dos recursos do Factory e adicione recursos à pasta Favoritos.

Etapas anteriores: Tutorial 2 - Criar layouts de fábrica 2D | Próximas etapas: Criar layout 2D de célula de soldagem

Nesta seção do Tutorial 2, vamos abrir o desenho no AutoCAD, abrir as referências externas e configurar todos os recursos necessários para trabalhar com o nosso layout.

Abrir desenho do AutoCAD

  1. Abra o AutoCAD Architecture (Mechanical e MEP também são compatíveis).

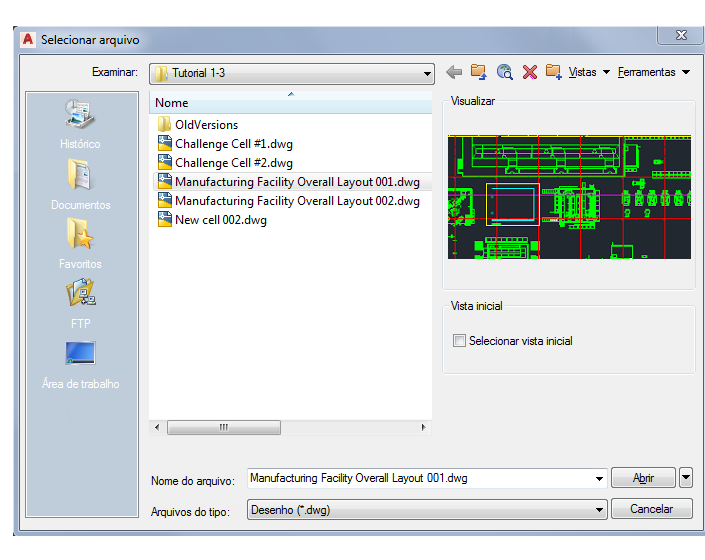

  2. Clique em Abrir arquivos....
  3. Navegue até a pasta C:\FDU Tutorials\Tutorial 1-3.
  4. Abra o arquivo de desenho denominado Manufacturing Facility Overall Layout 001.dwg.

  1. Digite OPTIONS na linha de comando do AutoCAD.

  1. Na caixa de diálogo Opções > guia Recursos do Factory > seção Bibliotecas, marque a caixa de seleção Use para definir o projeto ativo do Inventor antes de sincronizar.

  1. Clique em OK.

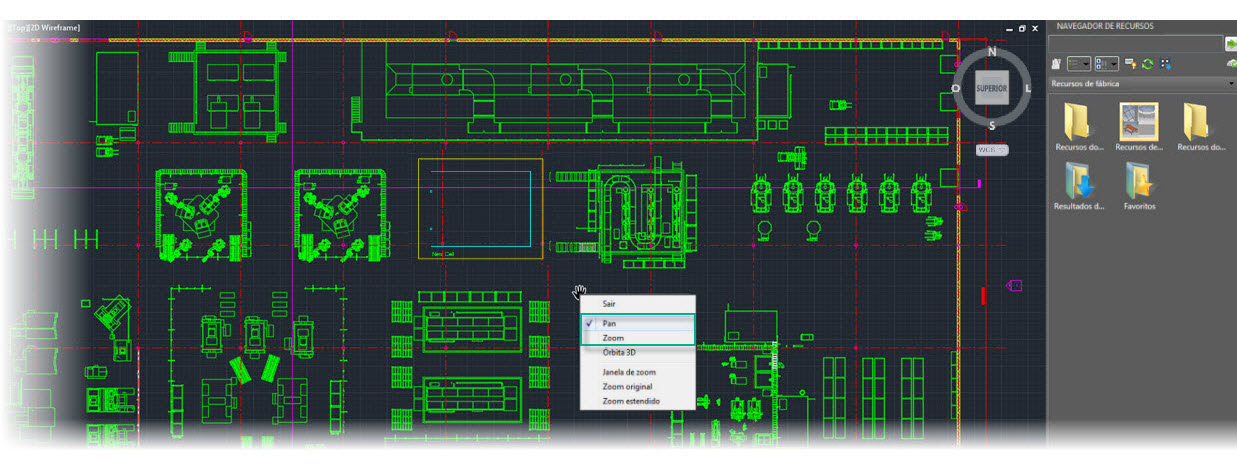

  2. Investigue o desenho usando as ferramentas Panorâmica e Zoom disponíveis no menu de contexto.

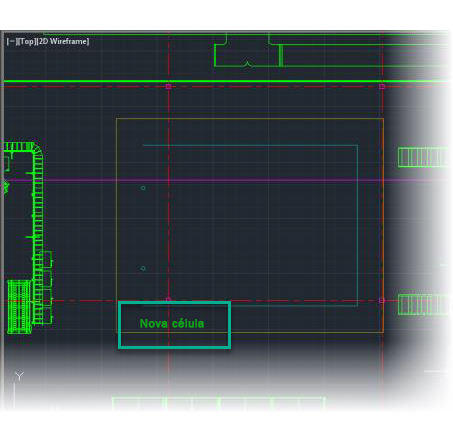

  1. Aumente o zoom na Nova célula.

Abrir referência externa da nova célula

  1. Selecione o contorno da Nova célula.

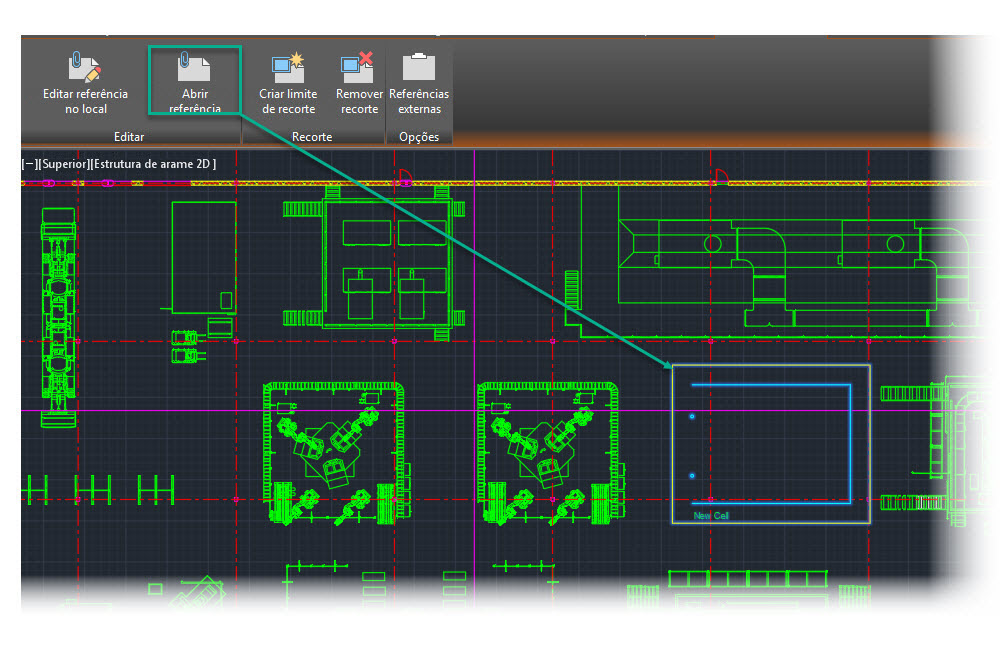

  2. Na faixa de opções Referências externas > painel Editar > clique em Abrir referência.

Abrir o Navegador de recursos do AutoCAD Factory

  1. Na faixa de opções do Factory, clique em Paletas para exibir mais opções.
  2. Selecione Navegador de recursos.

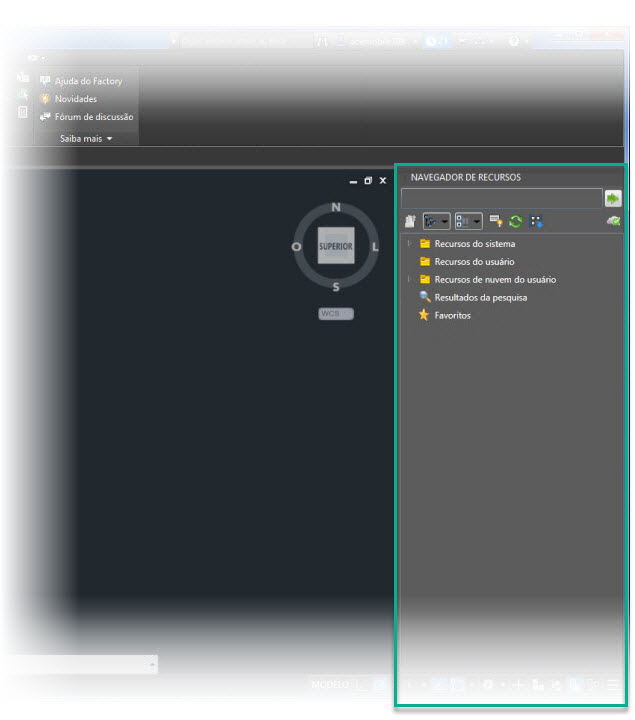

  1. Posicione o Navegador de recursos onde desejar. É possível encaixar o Navegador de recursos à direita, à esquerda, na parte superior ou na parte inferior. Você também pode optar por não encaixar o navegador e deixá-lo flutuando.

Localizar e fazer download dos recursos do AutoCAD Factory

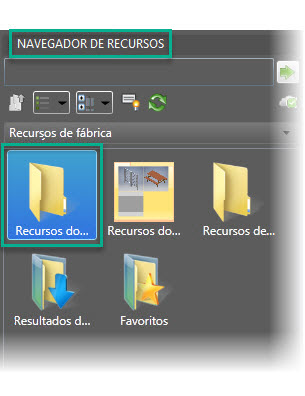

  1. No Navegador de recursos, clique duas vezes na pasta Recursos do sistema.

  1. Você pode explorar os recursos disponíveis nesta pasta e usar o botão Subir pasta para retornar ao diretório anterior.

Dica: Use a lista suspensa localizada na parte superior do Navegador de recursos a qualquer momento para retornar ao diretório Recursos do sistema.
  1. No campo Pesquisar recursos, digite IRB6600 e clique na seta de pesquisa.

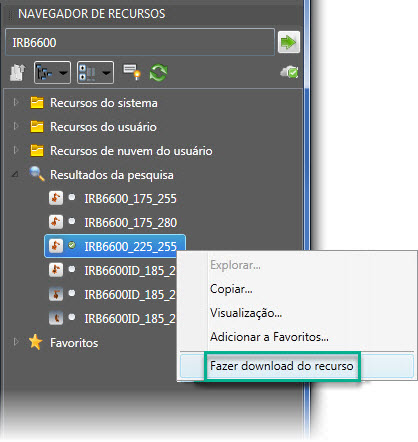

  1. Clique com o botão direito do mouse no robô RB6600225_255 e selecione Fazer download do recurso, se necessário.

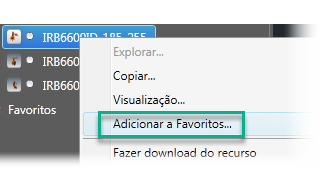

  1. Clique com o botão direito do mouse no recurso no Navegador de recursos e selecione Adicionar a Favoritos. A seguir, você pode navegar até a pasta Favoritos e conferir os recursos baixados a qualquer momento.

Localizar mais recursos

Procure e localize mais recursos e, a seguir, repita as etapas 3 e 4 na seção Pesquisar e efetuar o download de recursos de fábrica acima. Se necessário, faça o download desses recursos e salve-os na pasta Favoritos:
