Bohrung

Ein Prozess zur Erstellung einer Reihe von Bohrungstypen wie Aufbohren, Gewindebohren und Bohren-Drehen.

Zugriff:

Multifunktionsleiste: Registerkarte CAM Gruppe Bohren Bohren

Bohren ist eine häufige Bearbeitungsaufgabe zum Erstellen von Aussparungen im Werkstück. Diese Funktion löst in der Regel die CNC-Steuerungen für feste Zyklen aus. Diese Zyklen umfassen die allgemeine Bewegung für eine bestimmte Bohrungsbearbeitungsaufgabe. Es gibt in der Regel feste Zyklen für grundlegende und tiefe Bohrungen, zylindrische Senkungen und Gewindebohrungen. Die Ausgabe der festen Zyklen im endgültigen Code hängt vom Postprozessor und den Funktionen Ihrer Maschine ab.

Mit diesem Werkzeugweg können Sie die folgenden Bohrbewegungstypen durchführen:

• Bohren - Bohren (G81) mit Eilgangausfahrt
• Senken - Bohren (G82) mit Verweilzeit am Boden und Eilgangsausfahrt

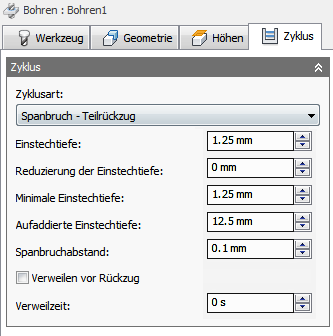

• Spanbruch - Spanbruch mit Einstechen und teilweisem Rückzug zwischen Einstichen
• Tiefbohren - Tiefbohren mit Einstechen und vollem Rückzug zwischen Einstichen
• Tieflochbohren (Einlippenbohren) - Tiefbohren zum Erzeugen einer sehr runden Bohrung mit Präzisionsdurchmesser. Sehr nützlich für tiefe, gerade Bohrungen in verschiedenste Materialien
• Gewindebohren - Gewindebohren (G84/G74). Spindeldrehzahl und Vorschub synchron
• Gewindebohren mit Spanbruch - Gewindebohren mit Spanbruch
• Durchbruch - Ermöglicht das Verringern von Vorschub und Geschwindigkeit vor dem Durchbrechen einer Bohrung.
• Reiben - Reiben (G85) mit Ausfahren
• Bohren-Drehen - Bohren mit Verweilen am Boden und Ausfahren
• Stopp-Bohren - Bohren (G86) mit Spindelstopp am Boden und Eilgangsausfahrt
• Feinbohren - Feinbohren mit bohrungsseitiger Verlagerung
• Rückwärtssenken - Bohren von der Rückseite
• Kreistaschenfräsen - Kreistaschenfräsen
• Bohrfräsen - Fräsen von Bohrungen
• Gewindefräsen - Fräsen von Gewinden
• Sondierung - Dient zum Messen eines Elements am Bauteil mittels eines Prüfwerkzeugs. Alternativ können Makros von der Maschine zum Definieren des WKS verwendet werden. Abhängig von der Maschine ist eine spezielle Verarbeitung in den Postprozessoren erforderlich.

Die Eingabegeometrie für diese Zyklen kann direkt von Elementen der Bauteilgeometrie und, konsistent mit anderen 2D-Operationen, von einer Skizze (z. B. Mittelpunkte von Bogen) gewählt werden.

Beim Arbeiten mit Volumenkörpermodellen verwenden Sie Bohren am einfachsten, indem Sie die zylindrischen Flächen der Bohrungen auswählen. Dadurch werden automatisch die korrekte Rohteilhöhe und -tiefe für jede Bohrung festgelegt. Aufbohren erkennt Bohrungen mit unterschiedlichen Starthöhen und -tiefen, um eine einzelne Bohroperation zu erstellen. Beachten Sie, dass bei der Auswahl von zylindrischen Flächen die Option Gleichen Durchmesser auswählen verfügbar ist. Dies ermöglicht die einfache und automatische Auswahl aller ähnlichen Bohrungen.

Einstellungen auf der Registerkarte Werkzeug + Informationen

Kühlmittel

Wählen Sie die Art des Kühlmittels aus, das für die Werkzeugmaschine verwendet wird. Nicht alle Arten funktionieren mit allen Maschinen-Postprozessoren.

Vorschub und Drehzahl

Spindel- und Vorschub-Schnittparameter.

• Spindeldrehzahl - Drehzahl der Spindel in Umdrehungen pro Minute (RPM)
• Schnittgeschwindigkeit - Die Geschwindigkeit, mit der das Material über die Schnittkante des Werkzeugs geführt wird (SFM oder m/min)
• Eintauchvorschub - Der Bohrvorschub beim Eintauchen in das Rohteil
• Vorschub pro Umdrehung - Der Eintauchvorschub, ausgedrückt als Vorschub pro Umdrehung
• Rückzugsvorschub - Der Vorschub beim Rückzug ohne Eilgangbewegungen (G0)

Einstellungen auf der Registerkarte Geometrie

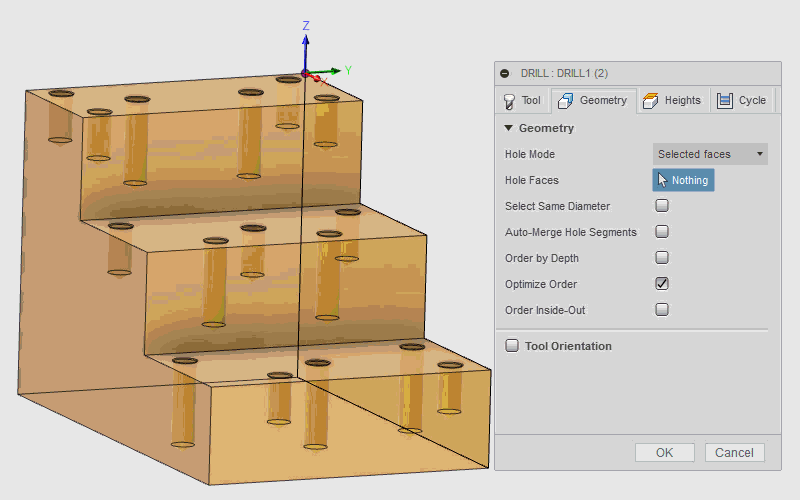

Diese kurze Animation bietet einen Überblick über die Bohrungsauswahlfilter.

Bohrungsmodus

Gibt an, welche Art der Auswahl verwendet wird, um die Bohrposition zu suchen. Die Auswahl von Flächen bietet zusätzliche Informationen wie die Starthöhe und die Tiefe der Bohrung. Ausgewählte Punkte geben nur die XY-Position und die Z-Starthöhe der Bohrung zurück. Ausgewählte Flächen ist die bevorzugte Methode für die Auswahl von Bohrpositionen, da dadurch die Assoziativität mit dem Modellelement beibehalten wird. Zudem wird die Bohroperation bei Modelländerungen aktualisiert.

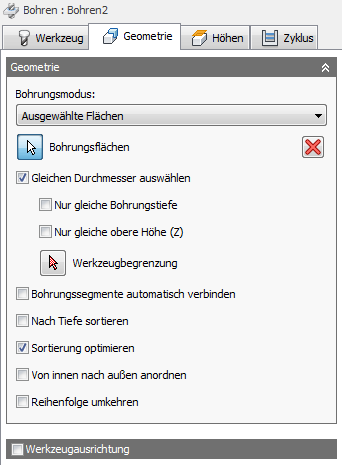

• Ausgewählte Flächen - Wird für die modellbasierte Objektauswahl wie bei Zylindern oder Bohrungsfasen verwendet

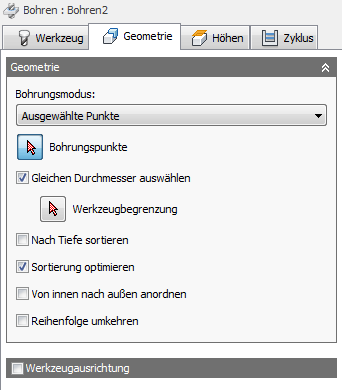

• Ausgewählte Punkte - Wird für die geometriebasierte Bohrungsauswahl wie bei Bohrungskanten oder Skizziergeometrie verwendet

Ausgewählte Flächen - Zylinder	Ausgewählte Flächen - Fase
Ausgewählte Punkte - Bohrungskante	Ausgewählte Punkte - Skizzierpunkt	Ausgewählte Punkte - Skizzierkreis

Bohrungsflächen

Enthält die Anzahl der für die Bohrung ausgewählten Flächen. Wird für die modellbasierte Objektauswahl verwendet. Verwenden Sie X, um die Auswahl aller derzeit ausgewählten Elemente aufzuheben.

Bohrungspunkte

Enthält die Anzahl der Punkte oder Kantenkurven, die für die Bohroperation ausgewählt wurden. Wird für die geometriebasierte Bohrungsauswahl verwendet. Verwenden Sie X, um die Auswahl aller derzeit ausgewählten Elemente aufzuheben.

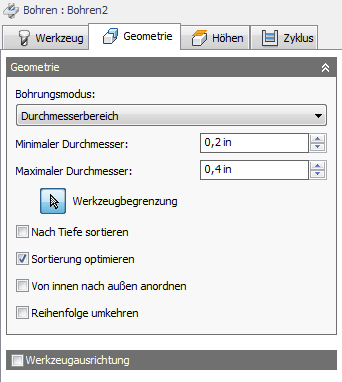

Durchmesserbereich

Öffnet einen Parametersatz zur Erstellung einer minimalen und maximalen Bereichsauswahl. So müssen Features nicht mehr physisch am Modell ausgewählt werden. Das System prüft das Modell anhand der angegebenen minimalen und maximalen Durchmesserwerte. Verwenden Sie diesen Bereich, um Bohrungsgrößen ein- oder auszuschließen. Dies ist hilfreich, wenn das Bauteil mit Größen modelliert wird, die für verschiedene Bearbeitungsprozesse stehen.

Beispiel: Wählen Sie alle Bohrungen mit einem Durchmesser von 0.250 bis 0.2501 für das Bohren und alle Bohrungen mit einem Durchmesser von 0.2505 bis 0.2506 für das Reiben aus.

• Mindestbereich - Legt den Bereich des kleinsten Durchmessers fest, der aus dem Modell ausgewählt werden soll.
• Maximalbereich - Legt den Bereich des größten Durchmessers fest, der aus dem Modell ausgewählt werden soll.

Tipp: Um alle Bohrungen anzubohren und eine Fase zu erstellen, wählen Sie einen Bereich für die einzuschließenden Bohrungen aus. Legen Sie auf der Registerkarte Höhen die Endhöhe aus der Fasenbreite fest, und geben Sie den gewünschten Wert für die Fasenbreite an. Die Tiefe wird basierend auf Bohrungsdurchmesser + Fasenbreite berechnet.

Aktivieren Sie das Kontrollkästchen, um alle Bohrungen mit demselben Durchmesser wie das aktuell ausgewählte Element auszuwählen.

Eine einzelne Auswahl findet alle übereinstimmenden Bohrungen. Die Verwendung dieser Option ist assoziativ zum Modell. Wenn später weitere Bohrungen mit dem gleichen Durchmesser hinzugefügt werden, werden bei der erneuten Durchführung der Operation die hinzugefügten Bohrungen automatisch in den Bohrzyklus eingeschlossen.

Beispiel: Aktivieren Sie diese Option, und wählen Sie eine einzelne 6-mm-Bohrung und eine einzelne 12-mm-Bohrung aus. Nun wird jede Bohrung mit einem Durchmesser von 6 mm bzw. 12 mm auf dem Bauteil automatisch ausgewählt.

Nur gleiche Bohrungstiefe

Aktivieren Sie das Kontrollkästchen, um alle Bohrungen, die den gleichen Abstand von oben nach unten haben, als aktuell ausgewähltes Element auszuwählen.

Beispiel: Dies ist eine Möglichkeit, um zwischen Gewindebohrungen (6 mm) und Drehbohrungen (6 mm) mit verschiedenen Tiefen zu unterscheiden.

Kurze Löcher mit 6 mm Tiefe ausgewählt - ISO-Ansicht	Kurze Löcher mit 6 mm Tiefe ausgewählt - Vorderansicht
Lange Löcher mit 6 mm Tiefe ausgewählt - ISO-Ansicht	Lange Löcher mit 6 mm Tiefe ausgewählt - Vorderansicht

Nur gleiche obere Höhe (Z)

Aktivieren Sie das Kontrollkästchen, um alle Bohrungen auszuwählen, die über dieselbe obere Höhe für Z verfügen wie das aktuell ausgewählte Element.

Verwenden Sie diese Methode, um die Bearbeitung auf eine Z-Ebene zu beschränken. Der rote Pfeil unten zeigt das ausgewählte Objekt an.

Alle Bohrungen mit kurzer Tiefe auf der mittleren Höhe	Alle Bohrungen mit kurzer Tiefe auf der mittleren Höhe Alle Bohrungen mit langer Tiefe auf der unteren Ebene

Werkzeugbegrenzung

Verwenden Sie diese Option zusammen mit Gleichen Durchmesser auswählen und Durchmesserbereich, um ähnliche Elemente innerhalb der Containment-Bereiche einzuschließen. Wählen Sie eine beliebige Kanten- oder Skizzenbegrenzung, um die Bohrpositionen einzugrenzen. Verwenden Sie mehrere Begrenzungen oder verschachtelte Begrenzungen, um Gruppen von Bohrungen ein- oder auszuschließen. Der Werkzeugweg befindet sich innerhalb der ausgewählten Begrenzung, sofern die Begrenzungen nicht verschachtelt sind. Sie können mehrere Begrenzungen ineinander verschachteln.

In den folgenden Beispielen werden die ausgewählten Begrenzungen blau dargestellt.

1) Skizzenbegrenzungen 2) Innenliegende Bohrungen sind eingeschlossen 3) Verschachtelte Begrenzungen 4) Innenliegende Bereiche sind ausgeschlossen

5) Skizzenbegrenzungen (2) 6) Nur Randbereich wird ausgewählt 7) Skizzenbegrenzungen (3) 8) Randbereich wird ausgeschlossen

Aktivieren Sie das Kontrollkästchen, um mehrere Bohrungssegmente zu verbinden. Ist diese Option aktiviert, werden alle Bohrungssegmente für die Festlegung der Bohrungsanfangshöhe berücksichtigt. Verwenden Sie diese Option, wenn die ausgewählte Bohrung über eine zylindrische Senkung verfügt. Dadurch befindet sich die Starthöhe am oberen Ende der zylindrischen Senkung und nicht am oberen Ende der Bohrung.

Beispiel: Wurde für eine Bohrung zunächst ein NC-Anbohrer oder eine zylindrische Senkung verwendet, möchten Sie die Bohrung möglicherweise mit einem gewissen Abstand über dem bearbeiteten Bereich beginnen. Durch das Aktivieren der automatischen Verbindung beginnt die Bohrung über dem höchsten Bohrungssegment.

Linke Bohrung: Automatisches Verbinden deaktiviert Rechte Bohrung: Automatisches Verbinden aktiviert Die blaue Linie gibt die Anfangshöhe für die Bohrung an.

Nach Tiefe sortieren

Ändert die Sortierung von der höchsten bis zur niedrigsten Ebene oder umgekehrt. Wird diese Option nicht aktiviert, beginnt die Sortierung bei der höchsten Z-Ebene und bewegt sich schrittweise nach unten. Aktivieren Sie die Option, um die Sortierung umzukehren.

Bei Deaktivierung: Erste Bohrung beim höchsten Z-Wert	Bei Aktivierung: Erste Bohrung beim niedrigsten Z-Wert

Sortierung optimieren

Wenn diese Option aktiviert ist, wird der Pfad zwischen Bohrungen mit Hinblick auf den kleinsten Abstand optimiert, um die Zyklusdauer zu verkürzen.

Von innen nach außen anordnen

Aktivieren Sie das Kontrollkästchen, um die Reihenfolge so zu ändern, dass der Werkzeugweg an der innersten Position des Bauteils beginnt. Wird die Option nicht aktiviert, beginnt der Werkzeugweg an einer äußeren Kante und bewegt sich dann über das Bauteil.

Bei Aktivierung: Erste Bohrung an der innersten Position

Werkzeugorientierung

Ermöglicht das Neudefinieren der Bearbeitungsebene, wenn diese nicht der Werkzeugebene im Setup entspricht, sowie das Ändern des Arbeitskoordinatensystemsursprungs (WKS - XYZ bei Null). Die Werkzeugausrichtung legt die Arbeits-XY-Bearbeitungsebene fest und ermöglicht die Neigung der Spindelachse (Z). Dies kann für die 4-Achsen-Indizierung und die 5-Achsen-Positionierung verwendet werden. Dieser Vorgang wird auch als 3+2-Achsenpositionierung bezeichnet.

Das Dropdown-Menü Werkzeugansicht stellt die folgenden Optionen zum Festlegen der Ausrichtung der X-, Y- und Z-Dreiergruppenachsen bereit:

• WKS-Orientierung - Verwendet das Werkstück-Koordinatensystem (WKS) des aktuellen Setups für die Werkzeugorientierung.
• Modellorientierung - Verwendet das Koordinatensystem (WKS) des aktuellen Bauteils für die Werkzeugorientierung.
• Z-Achse/-Ebene und X-Achse auswählen - Wählen Sie eine Fläche oder Kante zum Definieren der Z-Achse und eine andere Fläche oder Kante zum Definieren der X-Achse aus. Sowohl die Z- als auch die X-Achse kann um 180 Grad gedreht werden.
• Z-Achse/-Ebene und Y-Achse auswählen - Wählen Sie eine Fläche oder Kante zum Definieren der Z-Achse und eine andere Fläche oder Kante zum Definieren der Y-Achse aus. Sowohl die Z- als auch die Y-Achse kann um 180 Grad gedreht werden.
• X- und Y-Achse auswählen - Wählen Sie eine Fläche oder Kante zum Definieren der X-Achse und eine andere Fläche oder Kante zum Definieren der Y-Achse aus. Sowohl die X- als auch die Y-Achse kann um 180 Grad gedreht werden.
• Koordinatensystem auswählen - Legt eine bestimmte Werkzeugausrichtung für diese Operation anhand eines definierten Benutzerkoordinatensystems im Modell fest. Hierbei werden sowohl der Ursprung als auch die Ausrichtung des vorhandenen Koordinatensystems verwendet. Verwenden Sie diese Option, wenn Ihr Modell keinen geeigneten Punkt und keine geeignete Ebene für die gewünschte Operation enthält.

Das Dropdown-Menü Ursprung ermöglicht den Wechsel des Arbeitskoordinatensystemsursprungs (WKS - XYZ bei Null). Es stehen die folgenden Optionen zur Lokalisierung des Ursprungs zur Verfügung:

• WKS-Ursprung - Verwendet den WKS-Ursprung des aktuellen Setups als Werkzeugursprung.
• Ursprung des Modells - Verwendet den WKS-Ursprung des aktuellen Bauteils als Werkzeugursprung.
• Ausgewählter Punkt - Wählen Sie einen Scheitelpunkt oder eine Kante als Dreiergruppenursprung.
• Punkt auf Rohteilbox - Wählen Sie einen Punkt auf dem virtuellen Rahmen des Rohteils als Dreiergruppenursprung aus.
• Punkt auf Modellbox - Wählen Sie einen Punkt auf dem virtuellen Rahmen des Modells als Dreiergruppenursprung aus.

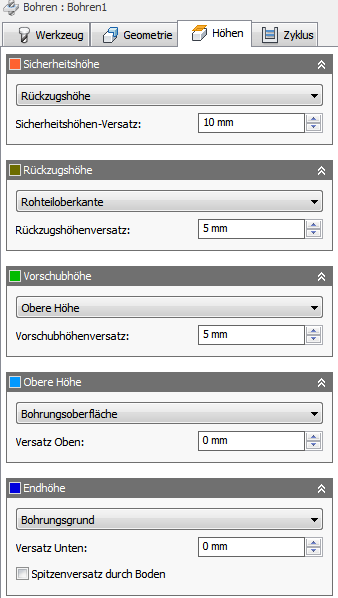

Einstellungen auf der Registerkarte Höheneinstellungen

Sicherheitshöhe

Die Sicherheitshöhe ist die erste Höhe, die das Werkzeug auf seinem Weg zum Beginn des Werkzeugwegs per Eilgang ansteuert.

Sicherheitshöhe

• Von Rückzugshöhe: Inkrementeller Versatz gegenüber der Rückzugshöhe.
• Von Anfahrhöhe: Inkrementeller Versatz von der Anfahrhöhe
• Von Oberkante/Anfangshöhe der Bearbeitung: Inkrementeller Versatz gegenüber der Oberkante/Anfangshöhe der Bearbeitung.
• Von Endtiefe der Bearbeitung: Inkrementeller Versatz gegenüber der Endtiefe der Bearbeitung.
• Von Oberkante Modell: Inkrementeller Versatz gegenüber der Oberkante Modell.
• Von Unterkante Modell: Inkrementeller Versatz gegenüber der Unterkante Modell.
• Von Oberkante Rohteil: Inkrementeller Versatz gegenüber der Oberkante Rohteil.
• Von Unterkante Rohteil: Inkrementeller Versatz gegenüber der Unterkante Rohteil.
• Von der Bohrungsoberfläche: Inkrementeller Versatz gegenüber der Bohrungsoberfläche.
• Von der Bohrungstiefe: Inkrementeller Versatz gegenüber der Bohrungstiefe.
• Von Auswahl: Inkrementeller Versatz gegenüber einem Punkt (Scheitelpunkt), einer Kante oder einer Fläche, der bzw. die auf dem Modell ausgewählt wurde.
• Ursprung (absolut): Absoluter Versatz vom Ursprung, der innerhalb der jeweiligen Operation entweder im Setup oder in der Werkzeugorientierung definiert wird.

Sicherheitshöhen-Versatz

Der Sicherheitshöhen-Versatz wird in Abhängigkeit von der in der oben stehenden Dropdown-Liste ausgewählten Sicherheitshöhe angewendet.

Rückzugshöhe

Mit der Rückzugshöhe wird die Höhe festgelegt, zu der das Werkzeug nach oben verschoben wird, bevor die nächste Schnittbewegung erfolgt. Der Wert für die Rückzugshöhe muss über dem Wert für Vorschubhöhe und Oberkante liegen. Die Rückzugshöhe wird zusammen mit dem nachfolgenden Versatz zum Festlegen der Höhe verwendet.

Rückzugshöhe

• Von Sicherheitshöhe: Inkrementeller Versatz gegenüber der Sicherheitshöhe.
• Von Anfahrhöhe: Inkrementeller Versatz von der Anfahrhöhe
• Von Oberkante/Anfangshöhe der Bearbeitung: Inkrementeller Versatz gegenüber der Oberkante/Anfangshöhe der Bearbeitung.
• Von Endtiefe der Bearbeitung: Inkrementeller Versatz gegenüber der Endtiefe der Bearbeitung.
• Von Oberkante Modell: Inkrementeller Versatz gegenüber der Oberkante Modell.
• Von Unterkante Modell: Inkrementeller Versatz gegenüber der Unterkante Modell.
• Von Oberkante Rohteil: Inkrementeller Versatz gegenüber der Oberkante Rohteil.
• Von Unterkante Rohteil: Inkrementeller Versatz gegenüber der Unterkante Rohteil.
• Von der Bohrungsoberfläche: Inkrementeller Versatz gegenüber der Bohrungsoberfläche.
• Von der Bohrungstiefe: Inkrementeller Versatz gegenüber der Bohrungstiefe.
• Von Auswahl: Inkrementeller Versatz gegenüber einem Punkt (Scheitelpunkt), einer Kante oder einer Fläche, der bzw. die auf dem Modell ausgewählt wurde.
• Ursprung (absolut): Absoluter Versatz vom Ursprung, der innerhalb der jeweiligen Operation entweder im Setup oder in der Werkzeugorientierung definiert wird.

Rückzugshöhenversatz

Der Rückzugshöhenversatz wird in Abhängigkeit von der in der oben stehenden Dropdown-Liste ausgewählten Rückzugshöhe angewendet.

Anfahrhöhe

Die Vorschubhöhe legt die Höhe fest, zu der das Werkzeug vor dem Wechsel zum Vorschub, um in das Bauteil einzutauchen, im Eilgang verschoben wird. Der Wert für die Vorschubhöhe muss über dem Wert für Oberkante liegen. Bei einer Bohrung wird diese Höhe als die ursprüngliche Anfahrhöhe und Einstech-Rückzugshöhe verwendet. Die Vorschubhöhe wird zusammen mit dem nachfolgenden Versatz verwendet, um die Höhe festzulegen.

Anfahrhöhe

• Von Sicherheitshöhe: Inkrementeller Versatz gegenüber der Sicherheitshöhe.
• Von Rückzugshöhe: Inkrementeller Versatz gegenüber der Rückzugshöhe.
• Deaktiviert: Deaktivieren Sie die Option Vorschubhöhe, um das Werkzeug im Eilgang auf die Einfahrt zu bewegen.
• Von Oberkante/Anfangshöhe der Bearbeitung: Inkrementeller Versatz gegenüber der Oberkante/Anfangshöhe der Bearbeitung.
• Von Endtiefe der Bearbeitung: Inkrementeller Versatz gegenüber der Endtiefe der Bearbeitung.
• Von Oberkante Modell: Inkrementeller Versatz gegenüber der Oberkante Modell.
• Von Unterkante Modell: Inkrementeller Versatz gegenüber der Unterkante Modell.
• Von Oberkante Rohteil: Inkrementeller Versatz gegenüber der Oberkante Rohteil.
• Von Unterkante Rohteil: Inkrementeller Versatz gegenüber der Unterkante Rohteil.
• Von der Bohrungsoberfläche: Inkrementeller Versatz gegenüber der Bohrungsoberfläche.
• Von der Bohrungstiefe: Inkrementeller Versatz gegenüber der Bohrungstiefe.
• Von Auswahl: Inkrementeller Versatz gegenüber einem Punkt (Scheitelpunkt), einer Kante oder einer Fläche, der bzw. die auf dem Modell ausgewählt wurde.
• Ursprung (absolut): Absoluter Versatz vom Ursprung, der innerhalb der jeweiligen Operation entweder im Setup oder in der Werkzeugorientierung definiert wird.

Vorschubhöhenversatz

Der Vorschubhöhenversatz wird in Abhängigkeit von der in der oben stehenden Dropdown-Liste ausgewählten Vorschubhöhe angewendet.

Oberkante/Anfangshöhe der Bearbeitung

Über Obere Höhe wird die Höhe festgelegt, die die Oberkante des Schnitts beschreibt. Der Wert für Obere Höhe muss über dem Wert für Unterkante liegen. Die obere Höhe wird zusammen mit dem nachfolgenden Versatz zum Festlegen der Höhe verwendet.

Oberkante/Anfangshöhe der Bearbeitung

• Von Sicherheitshöhe: Inkrementeller Versatz gegenüber der Sicherheitshöhe.
• Von Rückzugshöhe: Inkrementeller Versatz gegenüber der Rückzugshöhe.
• Von Anfahrhöhe: Inkrementeller Versatz von der Anfahrhöhe
• Von Endtiefe der Bearbeitung: Inkrementeller Versatz gegenüber der Endtiefe der Bearbeitung.
• Von Oberkante Modell: Inkrementeller Versatz gegenüber der Oberkante Modell.
• Von Unterkante Modell: Inkrementeller Versatz gegenüber der Unterkante Modell.
• Von Oberkante Rohteil: Inkrementeller Versatz gegenüber der Oberkante Rohteil.
• Von Unterkante Rohteil: Inkrementeller Versatz gegenüber der Unterkante Rohteil.
• Von der Bohrungsoberfläche: Inkrementeller Versatz gegenüber der Bohrungsoberfläche.
• Von der Bohrungstiefe: Inkrementeller Versatz gegenüber der Bohrungstiefe.
• Von Auswahl: Inkrementeller Versatz gegenüber einem Punkt (Scheitelpunkt), einer Kante oder einer Fläche, der bzw. die auf dem Modell ausgewählt wurde.
• Ursprung (absolut): Absoluter Versatz vom Ursprung, der innerhalb der jeweiligen Operation entweder im Setup oder in der Werkzeugorientierung definiert wird.

Versatz oben

Der Versatz Oben wird in Abhängigkeit von der in der oben stehenden Dropdown-Liste ausgewählten oberen Höhe angewendet.

Endtiefe der Bearbeitung

Die Endhöhe bestimmt die Endhöhe/-tiefe der Bearbeitung und die niedrigste Tiefe, auf die das Werkzeug in das Rohteil abgesenkt wird. Der Wert für Endhöhe muss unter dem Wert für Oberkante liegen. Die Endhöhe wird zusammen mit dem nachfolgenden Versatz zum Festlegen der Höhe verwendet.

Endtiefe der Bearbeitung

• Von Sicherheitshöhe: Inkrementeller Versatz gegenüber der Sicherheitshöhe.
• Von Rückzugshöhe: Inkrementeller Versatz gegenüber der Rückzugshöhe.
• Von Anfahrhöhe: Inkrementeller Versatz von der Anfahrhöhe
• Von Oberkante/Anfangshöhe der Bearbeitung: Inkrementeller Versatz gegenüber der Oberkante/Anfangshöhe der Bearbeitung.
• Von Oberkante Modell: Inkrementeller Versatz gegenüber der Oberkante Modell.
• Von Unterkante Modell: Inkrementeller Versatz gegenüber der Unterkante Modell.
• Von Oberkante Rohteil: Inkrementeller Versatz gegenüber der Oberkante Rohteil.
• Von Unterkante Rohteil: Inkrementeller Versatz gegenüber der Unterkante Rohteil.
• Von der Bohrungsoberfläche: Inkrementeller Versatz gegenüber der Bohrungsoberfläche.
• Von der Bohrungstiefe: Inkrementeller Versatz gegenüber der Bohrungstiefe.
• Von Auswahl: Inkrementeller Versatz gegenüber einem Punkt (Scheitelpunkt), einer Kante oder einer Fläche, der bzw. die auf dem Modell ausgewählt wurde.
• Ursprung (absolut): Absoluter Versatz vom Ursprung, der innerhalb der jeweiligen Operation entweder im Setup oder in der Werkzeugorientierung definiert wird.
• Bis Fasenbreite: Erlaubt dem Werkzeug, gerade so weit zu bohren, dass die Fasenbreite dem Eingangsparameter entspricht. Der Eingangsparameter darf die Fasenbreite des Werkzeugs nicht überschreiten. Der berechnete Höhenversatz ist abhängig von den Parametern des Werkzeugs (Durchmesser, Spitzendurchmesser und Spitzenwinkel) und vom Durchmesser der Bohrung. Zu den zulässigen Auswahlmöglichkeiten gehören zylindrische Flächen, Kreise oder Bogen.
• Bis Fasendurchmesser: Der Durchmesser der neuen Bohrung entspricht dem Eingangsparameter. Daher darf der Eingangsparameter den Durchmesser des Werkzeugs nicht überschreiten. Der berechnete Höhenversatz ist abhängig von den Parametern des Werkzeugs und unabhängig von der Bohrungsauswahl. Zu den zulässigen Auswahlmöglichkeiten gehören zylindrische Flächen, Kreise oder Bogen.

Unterer Versatz

Der Versatz Unten wird in Abhängigkeit von der in der oben stehenden Dropdown-Liste ausgewählten Endhöhe angewendet.

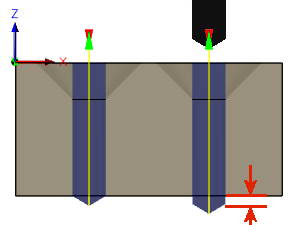

Spitzenbohrung durch Boden

Wenn diese Option aktiviert ist, bohrt die Werkzeugspitze durch den Boden der Bohrung durch. Die Lippe des Bohrers wird am vollständigen Durchmesser am Boden der Bohrung positioniert. Sie können mit dem Werkzeug auch durch den Boden hindurch oder, mithilfe der Durchbruchtiefe, über den Boden hinaus bohren.

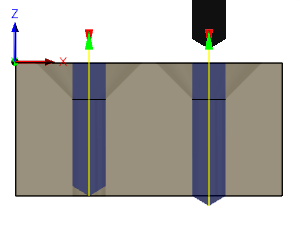

Linke Bohrung: Tiefe an der Spitze (deaktiviert) Rechte Bohrung: Tiefe an der Lippe (aktiviert)

Durchbruchtiefe

Legt fest, wie weit die Werkzeuglippe durch den Boden der Bohrung bohrt, um einen sauberen Schnitt durch das Bauteil zu gewährleisten.

Linke Bohrung: Durchbruch 0.0 Zoll Rechte Bohrung: Durchbruch 0.06 Zoll

Achtung: Beim Durchbruch kann es vorkommen, dass das Werkzeug in das Spannmittel oder das unter dem Bauteil liegende Material schneidet.

Einstellungen auf der Registerkarte Zyklus

Zyklusart

Die Zyklusart ist die Art des Bohrzyklus. Inventor CAM stellt eine Reihe von vordefinierten (festen) Bohrzyklen bereit.

Vom ausgewählten Bohrzyklus hängt ab, welche Parameter für die Bohroperation angegeben werden können.

• Bohren mit Eilgangausfahrt - Einfahrt bis zur programmierten Tiefe und Eilgangausfahrt. Wird für Zentrierbohrungen, Anbohrungen und Bohrungen mit Tiefen verwendet, die kleiner als der dreifache Werkzeugdurchmesser sind.
• Zylindrische Senkung - Verweilen und Eilgangausfahrt - Einfahrt bis zur programmierten Tiefe, Verweilen für eine festgelegte Zeit und Eilgangausfahrt. Wird für die Erstellung eines flachen Bodens bei einem flachen Abstand von Schrauben verwendet. Das Verweilen optimiert das Schlichten auf dem Boden der Bohrung.
• Spanbruch - Teilrückzug - Für Bohrungen mit Tiefen von mehr als dem drei- oder vierfachen Werkzeugdurchmesser. Verwendet mehrfaches Einstechen, wobei das Werkzeug in regelmäßigen Abständen zurückgezogen wird, um Späne zu brechen und/oder die Bohrung mit Kühlmittel zu fluten. Dies wird auch als Ausspanen bezeichnet.
• Tiefbohren - Voller Rückzug - Vergleichbar mit Spanbruch, jedoch wird das Werkzeug vollständig aus dem Loch zurückgezogen, um Späne zu entfernen und/oder die Bohrung mit Kühlmittel zu fluten. Dies wird auch als Ausspanen bezeichnet.
• Durchbruch - Ermöglicht das Verringern von Vorschub und Geschwindigkeit vor dem Durchbrechen einer Bohrung.
• Geführtes Tieflochbohren - Einlippenbohren - Ein Standard-Tieflochbohrer verfügt über eine einzige effektive Schnittkante. Diese einzigartige Kopfgeometrie unterscheidet ihn von einem konventionellen Spiralbohrer. Beim Bohren wird die Bohrung durch Führungsleisten geglättet, wodurch die Bohrung ihre Geradheit behält. Dieses Verfahren führt zu einer sehr runden Bohrung mit einem Präzisionsdurchmesser, sodass damit auch tiefe, gerade Bohrungen in vielfältigen Materialien erzeugt werden können.
• Gewindebohren - Beim Gewindebohren werden Gewinde in ein Bohrloch geschnitten, damit Schrauben verwendet werden können. Schneidet mit einem Mehrpunktwerkzeug, das einer Schraube ähnelt, rechte oder linke Gewinde in eine runde Bohrung. Dies wird für Gewindebohrungsköpfe mit Richtungsumkehr verwendet.
• Linksgewinde - Erstellt eine Gewindebohrung für Schrauben mit Linksgewinde. Das Gewindewerkzeug dreht beim Schneiden des Gewindes gegen den Uhrzeigersinn in die Bohrung. Beim Verlassen der Bohrung wird diese Richtung umgekehrt.
• Rechtsgewinde - Erstellt eine Gewindebohrung für Schrauben mit Rechtsgewinde. Das Gewindewerkzeug dreht beim Schneiden des Gewindes im Uhrzeigersinn in die Bohrung. Beim Verlassen der Bohrung wird diese Richtung umgekehrt.
• Gewindebohren mit Spanbruch - Erstellt eine Gewindebohrung, indem mehrmalige Ein- und Ausfahrten durchgeführt werden. Dabei wird jedes Mal tiefer gebohrt, bis die Endtiefe erreicht wird.
• Reiben mit Ausfahren - Nach der Einfahrt und dem Erreichen der Endtiefe erfolgt sofort die Ausfahrt. Dies ist eine Schlichtoperation für Präzisionsbohrungen.
• Bohren - Verweilen und Ausfahren - Ähnlich wie Reiben, beim Erreichen der Endtiefe wird jedoch verweilt.
• Stopp-Bohren - Beenden und Eilgangausfahrt - Einfahrt in die Tiefe, Beenden der Spindelrotation und Eilgangausfahrt. Dabei wird der Bohreinsatz während des Rückzugs entlang der Wand gezogen.
• Feinbohren mit Abheben - Ähnlich wie Stopp-Bohren, mit der Ausnahme, dass die Spitze des Einsatzes ausgerichtet und vor dem Rückzug von der Bohrungswand weg bewegt wird.
• Rückwärtssenken - Wird zu einer Tiefe innerhalb des Lochs bewegt und angehalten, während ein umgekehrtes Senkwerkzeug befestigt wird. Dann wird die Spindel gestartet und das Werkzeug nach oben bewegt, um eine Senkung in die Rückseite des Bauteils zu bohren.
• Kreistaschenfräsen - Diese Option kann verwendet werden, um einen benutzerdefinierten festen Zyklus für das Steuerelement für Kreistaschen zu initiieren.
• Bohrfräsen - Diese Option kann verwendet werden, um einen benutzerdefinierten festen Zyklus für das Steuerelement für das Helix-Bohrfräsen zu initiieren.
• Gewindefräsen - Diese Option kann verwendet werden, um einen benutzerdefinierten festen Zyklus für das Steuerelement für das Gewindefräsen zu initiieren.
• Sondierung - Dient zum Messen eines Elements am Bauteil mittels eines Prüfwerkzeugs. Alternativ können Makros von der Maschine zum Definieren des WKS verwendet werden. Abhängig von der Maschine ist eine spezielle Verarbeitung in den Postprozessoren erforderlich. Im Pulldown-Menü Setup finden Sie Informationen zu den erweiterten Sondierungsfunktionen.

Einstechtiefe

Legt die Tiefe für die erste Einstechbewegung fest, mit der durch wiederholtes Eintauchen und Zurückziehen Späne aus dem Material entfernt und gebrochen werden.

Reduzierung der Einstechtiefe

Der Betrag, um den die Einstechtiefe bei jedem Einstechen verringert wird

Minimale Einstechtiefe

Die minimal zulässige Zustell-/Einstechtiefe

Aufaddierte Einstechtiefe

Gibt die Zustell-/Einstechtiefe an, die einen vollständigen Rückzug erzwingt.

Spanbruchabstand

Bei einer Spanbruchoperation wird der Bohrer nach dem Einstechen in die Bohrung um einen angegebenen Abstand zurückgezogen, um die Blockierung durch Späne zu verhindern.

Verweilen vor Rückzug

Ermöglicht ein Verweilen vor dem Rückzug, um Späne auszudünnen. Dies kann je nach dem bearbeiteten Material die Sicherheitshöhe erheblich vergrößern.

Verweilzeit

Die Verweilzeit ist die Verweilzeit in Sekunden. Bei Definition einer Verweilzeit werden alle Achsenbewegungen für den angegebenen Zeitraum angehalten, während die Spindel mit der vorgegebenen Drehzahl weiter dreht. Dieses Verfahren stellt sicher, dass vor dem Rückzug aus einer Bohrung Späne entfernt werden, und verbessert generell die Oberflächengüte einer Bohrung.

In der Regel ist eine Verweilzeit zwischen 1/4 Sekunde und 1 Sekunde ausreichend. Geben Sie z. B. 0,25 oder 1/4 in dieses Feld ein, um für 1/4 Sekunde zu verweilen.

Bei der Nachbearbeitung eines Bohrzyklus wird die Verweilzeit als einer der Bohrzyklusparameter (in der Regel P) angegeben, und in den meisten Fällen erfolgt die Ausgabe in Millisekunden (ms).

250 ms Verweilzeit in G82

Beim Nachbearbeiten mittels erweiterter Zyklen wird die Verweilzeit als regulärer Verweilbefehl (G4) ausgegeben.

Um die minimale Verweilzeit zu berechnen, die mindestens eine vollständige Umdrehung sicherstellt, verwenden Sie den Wert 60 geteilt durch die Spindeldrehzahl. Beispiel: Bei 350 U/min sollte die minimale Verweilzeit 60/350 = 0,171 s betragen (dieser Wert könnte auf 0,2 s gerundet werden).

Anmerkung: Wenn ein Bediener das Programm mit einer Drehzahlüberlagerung (Speed Override) ausführt, ist die Spindeldrehzahl niedriger, die Verweilzeit jedoch konstant. Um beispielsweise bei Verwendung einer Drehzahlüberlagerung von 50 % eine vollständige Umdrehung sicherzustellen, muss die Verweilzeit verdoppelt werden.
