¿Alguna vez ha dedicado tiempo a contar bloques? Es posible que desee encontrar todos los ejemplares de un bloque en la capa especificada. Existe un método rápido para obtener un recuento de bloques preciso en un dibujo mediante la función Selección rápida. Esta función también agiliza la búsqueda de bloques o cualquier otro objeto con determinadas propiedades.
Preparación para la demostración
Los siguientes pasos tienen como finalidad la creación de varios bloques y su inserción en varias capas.
- Inicie un dibujo nuevo.

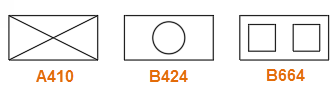

- Cree tres bloques y asígneles los nombres A410, B424 y B664.
- Cree dos capas denominadas 001 abc y 005 def.
- Inserte cinco ejemplares adicionales de A410 en la capa 001 abc.
- Inserte cuatro ejemplares adicionales de B424 en la capa 001 abc.
- Inserte tres ejemplares adicionales de B664 en la capa 005 def.

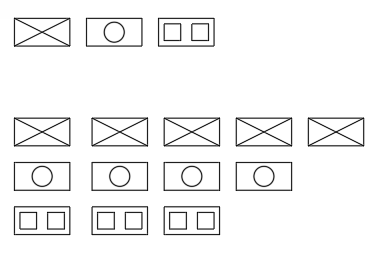

Los resultados podrían tener el siguiente aspecto:
Recuento de bloques por nombre
- Haga clic en la ficha Inicio, grupo Utilidades, Selección rápida, o bien introduzca SELECR en la solicitud de comando.

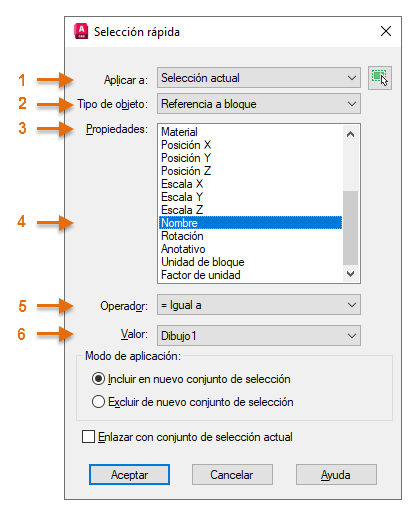

- En el cuadro de diálogo Selección rápida, seleccione Referencia a bloque y elija A410 en la lista, tal y como se muestra en los pasos 1 a 6 indicados a continuación.
- Haga clic en Aceptar.

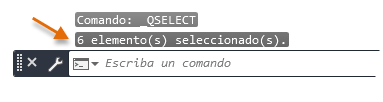

Los bloques aparecen ahora resaltados y se incluyen en un conjunto de selección nuevo, y se proporciona un recuento preciso de los bloques especificados en la ventana de comandos.
- Pulse Esc para borrar el conjunto de selección.
Recuento de bloques con las especificaciones de caracteres comodín
En algunos casos, deberá realizar un recuento de bloques mediante un patrón de nombre general. Los caracteres comodín utilizados con más frecuencia son "?" para un único carácter y "*" para cualquier número de caracteres. Por ejemplo, puede buscar todos los bloques que comiencen por la letra B mediante B* y todos los bloques cuyo segundo carácter sea el número 4 mediante ?4*.

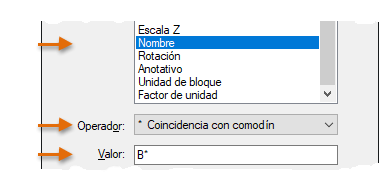

- Inicie el comando SELECR de nuevo; esta vez especifique una Coincidencia con comodín con el Valor B*, como se muestra a continuación, y haga clic en Aceptar.

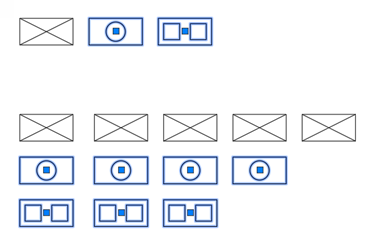

Se seleccionan todos los bloques que empiezan por B, como se muestra a continuación.
Una vez más, se muestra un recuento preciso.

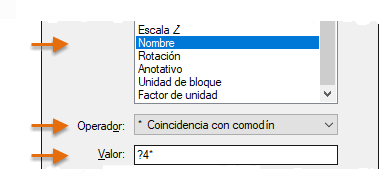

- Pulse Esc para borrar el conjunto de selección y repita la operación, pero esta vez utilice ?4* en el campo Valor y haga clic en Aceptar.
Se seleccionan todos los ejemplares de bloques A410 y B464, y se muestra un recuento preciso en la ventana de comandos.
Recuento de bloques en una capa
Para contar todos los bloques de la capa especificada, siga estos pasos:
- Inicie el comando SELECR.

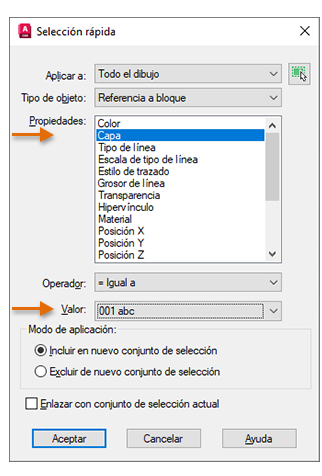

- Especifique Capa y seleccione 001 abc como Valor de capa; a continuación, haga clic en Aceptar.

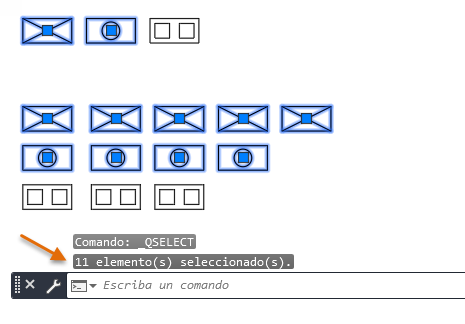

Todos los bloques de la capa 001 abc se añadirán a un conjunto de selección nuevo y se mostrará el recuento de bloques.
- No borre aún el conjunto de selección. Necesitará los bloques seleccionados para los siguientes pasos.
Restringir una selección
Llegados a este punto, es probable que se pregunte cómo se puede restringir la selección mediante varios criterios. Por ejemplo, ¿cómo se pueden contar todos los ejemplares del bloque A410 en la capa 001 abc?
Hay una forma excelente de realizar esta acción. A continuación se indican los pasos:
- Inicie el comando SELECR.

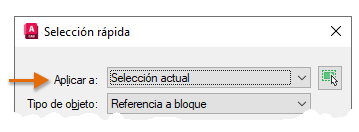

Todos los bloques de la capa 001 abc están seleccionados actualmente. Observe que el campo "Aplicar a" ha cambiado automáticamente a Selección actual, como se muestra a continuación.
Esto indica que solo se utilizará el conjunto de selección actual en lugar de todo el dibujo.
- A continuación, seleccione Nombre y, después, el bloque A410; haga clic en Aceptar.
Se seleccionan todos los bloques A410 (únicamente) de la capa 001 abc (únicamente). Con cualquier conjunto de selección, puede ejecutar de nuevo el comando SELECR para seguir restringiendo la selección.
Observe que puede comenzar con un conjunto de selección especificado manualmente de una parte del área de dibujo y aumentar el filtrado con una sucesión de operaciones de Selección rápida.
Además de proporcionar una forma rápida de realizar el recuento de bloques especificados, la función Selección rápida también se puede utilizar para muchas otras tareas relacionadas con los conjuntos de selección. Por ejemplo, puede utilizar la opción Selección rápida para realizar las siguientes acciones:
- Seleccione un subconjunto de objetos en una capa y, a continuación, asígnelos a una capa diferente.
- Seleccione todos los objetos de cota con independencia de la capa y, a continuación, cambie su color.
- Identifique objetos geométricos con coordenadas Z que no sean iguales a 0 y, a continuación, establezca sus coordenadas Z en 0.
Aunque hay otros métodos disponibles en AutoCAD para contar bloques, la función Selección rápida tiene la ventaja de ofrecer flexibilidad que se puede aplicar de forma amplia a muchas otras tareas.
