Cree una Configuración para comenzar con el aprendizaje. Una configuración define varias propiedades generales de un conjunto de operaciones de mecanizado, como: el sistema de coordenadas de trabajo (SCT), la geometría del material, los accesorios y las superficies de mecanizado. Recuerde que si no crea una configuración de forma manual antes de añadir la primera operación, se crea automáticamente una configuración con los parámetros por defecto.
- Haga clic en el
ficha CAM
panel Trabajo
Configuración
para visualizar el cuadro de diálogo Configuración. - También puede hacer clic con el botón derecho en Operaciones de Tutorial5.ipt en la parte superior del Navegador de CAM y seleccionar Nueva configuración... en el menú contextual emergente.
El cuadro de diálogo de operaciones Configuración aparece con la ficha Configuración activa
Definir el origen del sistema de coordenadas de trabajo (SCT)
En la ventana gráfica, el material se crea automáticamente alrededor del cuadro delimitador de la pieza. La orientación del modelo se muestra con el SCT en la parte superior de la pieza. La orientación XYZ es correcta, pero el origen del SCT debe definirse de nuevo.
- En el grupo Sistema de coordenadas de trabajo (SCT), seleccione Punto del cuadro de material en el menú desplegable Origen:.
- Haga clic en el botón Punto del material y seleccione el punto (representado por un punto posterior) en la esquina inferior izquierda de la parte superior del material.

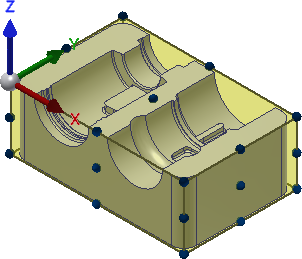

El SCT se encuentra en el Punto del material en la esquina inferior izquierda de la parte superior del material
Definir las superficies del modelo
Aunque no es estrictamente necesario definir las superficies de mecanizado, aquí lo hacemos como un ejercicio práctico para configuraciones más complejas.
- En el grupo Modelo, haga clic en el botón Modelo.
- Haga clic en el modelo dentro del material y, a continuación, seleccione la pieza como las superficies de mecanizado.
Seleccionar el modelo dentro del cuadro delimitador
Definir el material
No es estrictamente necesario definir el material en un ejemplo sencillo como este, puesto que Inventor CAM puede utilizar los parámetros por defecto del modo Cuadro de tamaño relativo como el cuadro delimitador del modelo. Sin embargo, definir el material para que coincida con el que se utiliza realmente en la máquina hace que la simulación del material sea más precisa.
- Haga clic en la ficha Material.
- En el menú desplegable Modo:, seleccione Cuadro de tamaño relativo.
- En el menú desplegable Modo de desfase de material:, seleccione Añadir material a los lados y en la parte superior-inferior.
- Cambie Desfase lateral: a: 0 mm
- Cambie Desfase superior: a: 1 mm
- Cambie Desfase inferior: a: 1 mm
- Por último, haga clic en
en la parte inferior del cuadro de diálogo Configuración; o bien haga clic con el botón derecho del ratón en la ventana gráfica y seleccione Aceptar en el menú de comandos frecuentes para salir del procedimiento de configuración.
Continúe con Para orientar la pieza...
