Come definire le pile di tolleranza

Aprire un assieme e fare clic su Analisi di tolleranza nella scheda Ambienti per accedere all'ambiente e iniziare un'analisi.

Prima di iniziare, impostare i valori di default per l'analisi nella scheda Analisi di tolleranza, gruppo Applicazione, Impostazioni.

Dopo aver definito le Impostazioni, fare clic sul comando Nuova pila per definire un nuovo studio di tolleranza.

Definizione di una pila mediante vincoli/giunti

1. Selezionare due lavorazioni che definiscono il gioco della pila. Di seguito sono riportate le opzioni valide per la Selezione 1 e 2:
   • Piani
   • Cilindri
   • Spigoli lineari o circolari
   • Vertici o punti

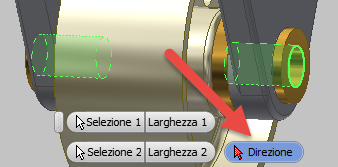

   Se non è possibile determinare la direzione in base alle selezioni, ad esempio quando si misurano due lavorazioni cilindriche, viene richiesto di effettuare una selezione che definisca la direzione della pila.



   Utilizzare una delle seguenti opzioni per definire la direzione:

   • Piano: il vettore perpendicolare verso l'esterno definisce la direzione.
   • Cilindro e cono: l'asse definisce la direzione.
   • Spigolo lineare: lo spigolo definisce la direzione.
   Nota: Le lavorazioni di larghezza sono due piani paralleli dove le perpendicolari verso l'esterno hanno direzioni opposte. Per soddisfare le selezioni di larghezza, selezionare superfici parallele con perpendicolari verso l'esterno aventi direzioni opposte. Tenere premuto il tasto CTRL prima di selezionare il primo piano per abilitare automaticamente la modalità Larghezza.
2. Selezionare il Piano di annotazione per orientare le annotazioni di quota del diagramma della linea chiusa. Le selezioni valide sono superfici di parte piana e origine o piani di riferimento.
3. Fare clic nella visualizzazione per soddisfare la Posizione quota per l'annotazione del valore di pila nominale.

Dopo aver completato la definizione dello studio della pila, viene visualizzata una nuova barra degli strumenti mini che consente di specificare le parti incluse nella linea chiusa della pila. Queste selezioni vengono comunemente chiamate superfici di vincolo di assieme.

Se l'assieme contiene informazioni valide relative ai giunti o ai vincoli, la barra degli strumenti mini visualizza per default il selettore Vincoli/giunti di assieme ed è possibile selezionare un percorso di vincolo/giunto per definire la linea chiusa della pila.



Importante: Per il rilevamento automatico di linee chiuse, l'assieme deve contenere almeno una traiettoria di giunto o vincolo nella direzione della pila. Inoltre, tutti i giunti o vincoli nella traiettoria devono costituire una connessione valida tra parti adiacenti.
Le seguenti relazioni sono valide per il rilevamento automatico di linee chiuse delle quote:
• Tutti i giunti definiti con relazioni faccia a faccia
• Vincoli di inserimento (le facce vengono dedotte)
• I seguenti vincoli definiti con relazioni faccia a faccia:
  • Coincidente
  • Allineato
  • Transitorio
  • Tangenza interna ed esterna
  • Rotazione/Traslazione
  • Rotazione
• Coincidente: da faccia a punto di riferimento
• Coincidente: da punto di riferimento a punto di riferimento
4. Fare clic sull'elenco a discesa accanto ai percorsi trovati e scegliere il percorso che rappresenta le relazioni di assieme che si desidera utilizzare per la definizione della pila.
5. Fare clic su OK per terminare.

Definizione manuale di una pila

Utilizzare questo metodo se l'assieme è un file importato senza informazioni su vincoli o giunti, oppure se il rilevamento automatico di linee chiuse non genera i risultati previsti.

Nota: Per ulteriori informazioni sull'importazione di un file come Modello di riferimento o tramite un Modello di conversione, vedere Come importare file come un modello di riferimento o conversione AnyCAD.

1. Fare clic su Nuova pila, quindi seguire i passaggi da 1 a 3 nella sezione precedente.

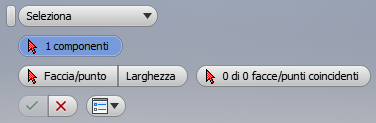

2. Fare clic sull'elenco a discesa accanto a Vincoli/giunti di assieme e scegliere l'opzione Seleziona.
   Nota: Se l'assieme non contiene alcuna informazione relativa ai vincoli o ai giunti, l'opzione Selezione è attiva.



   La parte associata alla prima lavorazione viene inclusa automaticamente nella linea chiusa e l'aspetto diventa temporaneamente trasparente.

3. Selezionare la parte opposta al gioco in corso di analisi che è associato alla prima parte. L'aspetto della parte selezionata diventa trasparente. Continuare a selezionare le parti finché non sono state selezionate tutte le parti nella linea chiusa. L'ultima parte selezionata è quella che contiene la seconda lavorazione del gioco in corso di analisi.
   La barra degli strumenti mini visualizza il numero di parti selezionate. Se si seleziona la parte errata, ripetere la procedura dall'inizio selezionando Componenti nella barra degli strumenti mini.

   Suggerimento: Assicurarsi di includere i perni di allineamento o gli elementi di fissaggio utilizzati per posizionare le parti le une rispetto alle altre. Analisi di tolleranza non è in grado di calcolare lo spostamento di assieme attraverso queste parti se esse non sono incluse nella definizione di linea chiusa.

Dopo aver definito tutte le parti nella linea chiusa della pila, è necessario definire ogni coppia di superfici di interazione. Analisi di tolleranza nasconde tutte le parti, eccetto le prime due, nella definizione di pila per facilitare il processo di selezione. La prima parte è opaca mentre la seconda parte che ha una superficie di interazione è trasparente.

4. Selezionare la lavorazione sulla prima parte che coincide con la seconda. Effettuata la selezione,
   Suggerimento: leggere i messaggi nella parte inferiore della visualizzazione per ulteriori dettagli.
5. Dopo aver selezionato la lavorazione dalla prima parte, la parte diventa trasparente e la seconda parte è completamente visibile. Viene visualizzato un messaggio che chiede all'utente di selezionare una lavorazione dalla seconda parte che coincide con la prima. Dopo aver selezionato la seconda lavorazione, la prima parte è nascosta e la terza parte diventa trasparente per agevolare la selezione della lavorazione successiva sulla seconda parte. Continuare il processo di selezione finché non sono state selezionate tutte le superfici coincidenti necessarie. Analisi di tolleranza aggiorna il conteggio delle lavorazioni selezionate rispetto al totale necessario man mano che si procede. È possibile iniziare da capo il processo di selezione con il pulsante Facce/punti coincidenti nella barra degli strumenti mini.
6. Fare clic su OK per terminare.

Informazioni sulla chiusura di assieme

Se la definizione di pila include parti adiacenti con superfici coincidenti che non sono allineate correttamente nel modello, Analisi di tolleranza chiude i giochi tra queste superfici prima di eseguire il calcolo del valore nominale della pila. Se ciò si verifica, il valore nominale della pila calcolato risulterà leggermente diverso dalla distanza misurata tra i punti finali della pila nel modello. Utilizzare il comando Aggiungi scostamento per specificare sia il valore nominale richiesto della distanza sia la tolleranza associata se è necessario includere questa distanza nella definizione della pila.

Tenere presente che Analisi di tolleranza non segnala l'avvenuta chiusura dell'assieme. Se si seleziona una lavorazione di superficie di interazione di una parte errata durante la definizione della linea chiusa, i valori della pila nominale potrebbero non essere corretti. Per verificare che le selezioni siano corrette, posizionare il mouse su ogni lavorazione nel gruppo Dettagli pila per evidenziare trasversalmente la parte associata nella visualizzazione.

Affinamento di linea chiusa, tipi di tolleranza e valori di tolleranza

Una volta completata la definizione della linea chiusa della parte, Analisi di tolleranza mostra le quote tra le lavorazioni selezionate sulle parti e crea una tabella di analisi di pila preliminare nel gruppo Dettagli pila.

Dopodiché, l'utente dovrà verificare le quote e le tolleranze per ogni parte e verificare che corrispondano allo schema di quotatura della parte effettivo o auspicato. Le quote iniziali di Analisi di tolleranza rappresentano lo schema di quotatura ottimale per ridurre al minimo la variazione della pila. Qualsiasi lavorazione aggiunta per includere ulteriori quote aggiungerà solo una variazione in più ai risultati della pila. Ad esempio, le quote che esistono nel disegno.

Suggerimento: Per modificare la dimensione delle annotazioni di quota visualizzate nel modello, regolare il parametro Scala di annotazione nella finestra di dialogo Impostazioni. È inoltre possibile modificare il colore dell'annotazione nella finestra di dialogo Impostazioni.

Iniziare dalla parte più in alto nella tabella e procedere verso il basso. Per ciascuna parte, è possibile modificare i seguenti elementi:

• Il nome di una lavorazione.
• Il nome di una quota. Queste sono le quote incluse nel rapporto, a meno che la dimensione della lavorazione contribuisca ai risultati della pila.
• Il tipo e il valore delle tolleranze, inclusa l'aggiunta di tolleranze geometriche.

  Per modificare il tipo, selezionare l'icona del tipo, quindi selezionare il tipo desiderato dall'elenco a discesa. Il tipo di default è ± Simmetrico.

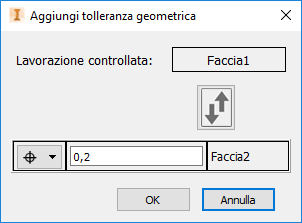

  Selezionare Geometrico per aprire la finestra di dialogo Aggiungi tolleranza geometrica.

  Nota: L'opzione Geometrico non è disponibile per spigoli, vertici o punti.



Si presuppone che la lavorazione elencata nella casella di valore in alto sia controllata dalla definizione della tolleranza nel Riquadro di controllo della geometria (Faccia 1 e Faccia 3 nella figura precedente). Se l'ordine non è corretto, utilizzare il pulsante di attivazione/disattivazione per invertire le lavorazioni.

Utilizzare l'elenco a discesa a sinistra del Riquadro di controllo della geometria (RCG) per scegliere il tipo di controllo e impostare il valore di tolleranza desiderato. Talvolta è possibile aggiungere un modificatore del materiale alla lavorazione controllata o alla lavorazione di riferimento. Per aggiungere un modificatore del materiale, utilizzare l'elenco a discesa accanto alla tolleranza o alla lavorazione di riferimento, rispettivamente.

Utilizzare questo flusso di lavoro per apportare modifiche alla definizione di Tolleranza geometrica. È anche possibile modificare il valore di tolleranza direttamente dalla tabella Dettagli pila.

Fare clic sul comando Aggiungi lavorazioni, quindi scegliere una faccia, uno spigolo, un vertice o un punto per aggiungere le lavorazioni intermedie allo schema dimensionale della pila. L'aggiunta di una lavorazione divide la quota originale in due quote.

È inoltre possibile apportare le seguenti modifiche alle voci nella tabella:

• Quando sono presenti quattro o più lavorazioni nella tabella, è possibile modificare l'ordine delle lavorazioni tra la prima e l'ultima voce per riflettere una serie diversa di quote. Trascinare una riga verso l'alto o verso il basso nella tabella e quindi rilasciarla quando è sopra una quota tra due altre lavorazioni. Quando si riposiziona una lavorazione, Analisi di tolleranza crea quote tra ciascuna lavorazione nell'ordine in cui sono visualizzate nella tabella.
• Per eliminare una lavorazione dalla pila, fare clic con il pulsante destro del mouse sulla lavorazione nella tabella e selezionare Elimina.

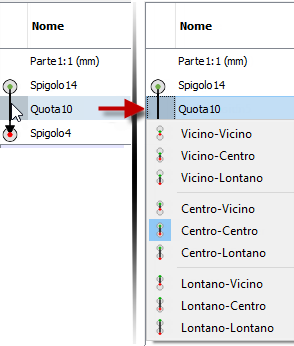

• Per cambiare l'associazione di quote da o verso lavorazioni di dimensioni (lavorazioni cilindriche e lavorazioni di larghezza), selezionare la riga a sinistra della quota nella tabella, come mostrato nella seguente immagine.



  Se entrambe le funzionalità (sopra e sotto la quota) sono una lavorazione di dimensioni, sono disponibili più opzioni. La prima indica se l'origine della quota deve essere associata al lato Vicino, Centro o Lontano della lavorazione immediatamente sopra la quota. Il secondo elemento permette di eseguire l'associazione alla lavorazione che si trova immediatamente sotto la quota. Se solo una delle lavorazioni è una lavorazione di dimensioni, saranno disponibili soltanto tre opzioni nell'elenco.

Aggiunta di un offset tra le parti

Analisi di tolleranza presuppone che le superfici vincolanti selezionate durante la definizione della linea chiusa della pila siano coincidenti. Tuttavia, è possibile utilizzare il comando Aggiungi offset per specificare una distanza (o offset) tra le parti con una tolleranza associata.

Aggiungi offset consente, tra l'altro, di controllare la distanza tra le parti durante l'assemblaggio, ad esempio di un ingranaggio su un albero motore, o di aggiungere lo spessore di un rivestimento ad una o entrambe le parti che non sono incluse nel modello. Se si specifica un valore negativo per l'offset, la superficie di una parte si estende nella superficie dell'altra parte, sebbene ciò non sia utilizzato di frequente.

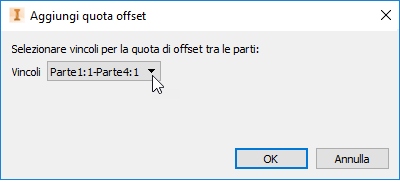

Fare clic su Aggiungi offset nella scheda Analisi di tolleranza > gruppo Pila. Viene visualizzata la finestra di dialogo Aggiungi quota offset.

Fare clic sull'elenco a discesa per elencare tutti i vincoli di assieme definiti per la pila corrente. Fare clic su una voce e su OK per aggiungere una riga tra due parti nella tabella Dettagli pila con il prefisso Offset. Specificare un valore nominale e una tolleranza per la distanza. Per rimuovere un offset, fare clic con il pulsante destro del mouse sulla riga e scegliere Elimina.

L'offset non può essere definito se una delle lavorazioni a cui fa riferimento un vincolo è una lavorazione di dimensioni. Ad esempio, un cilindro o una larghezza con una quota dimensionale associata. Queste istanze vengono visualizzate in un font grigio chiaro. Se tutti i vincoli di assieme nella pila corrente includono una lavorazione di dimensioni, viene visualizzato il messaggio Impossibile applicare offset a lavorazioni di dimensioni nella finestra di dialogo Aggiungi quota offset e il pulsante OK è disattivato.

Aggiunta di una nuova pila

È possibile creare un'altra pila nel modello selezionando Nuova pila nella barra multifunzione e ripetendo la procedura descritta in precedenza. Se si includono lavorazioni di parti in una nuova pila e queste sono incluse anche in un'altra pila nello stesso file, il percorso di quotatura tra le lavorazioni è noto e viene incluso nella nuova pila. L'icona mostrata nell'immagine seguente viene visualizzata accanto alla quota per avvisare che la quota è inclusa in più pile. Posizionare il mouse sopra l'icona per visualizzare una descrizione comandi che elenchi tutte le pile che includono la quota.

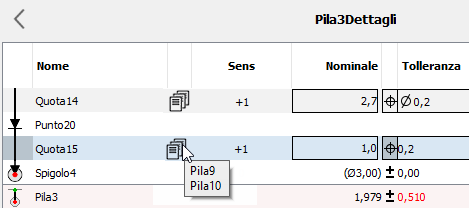

Se le lavorazioni e le quote associate vengono condivise da due o più pile, non sarà possibile riordinare le lavorazioni condivise utilizzate come un vincolo di parte. Potrebbero inoltre verificarsi delle restrizioni all'aggiunta di una nuova lavorazione in una pila se questa è già in uso in un'altra pila. Questa azione è considerata un riordino e deve essere eseguita nella pila che contiene la lavorazione. Queste restrizioni permettono di garantire uno schema di quotatura a livello di parte coerente, che possa essere applicato a tutte le pile definite.
