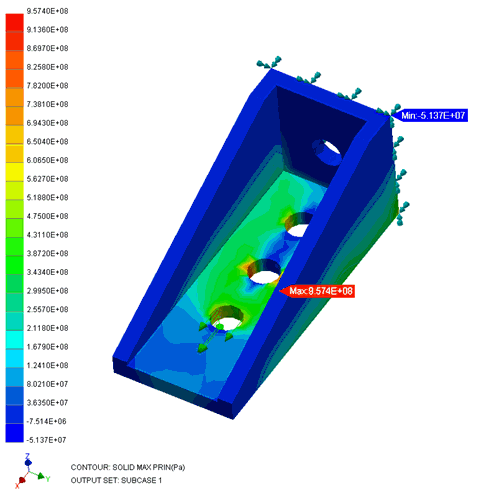

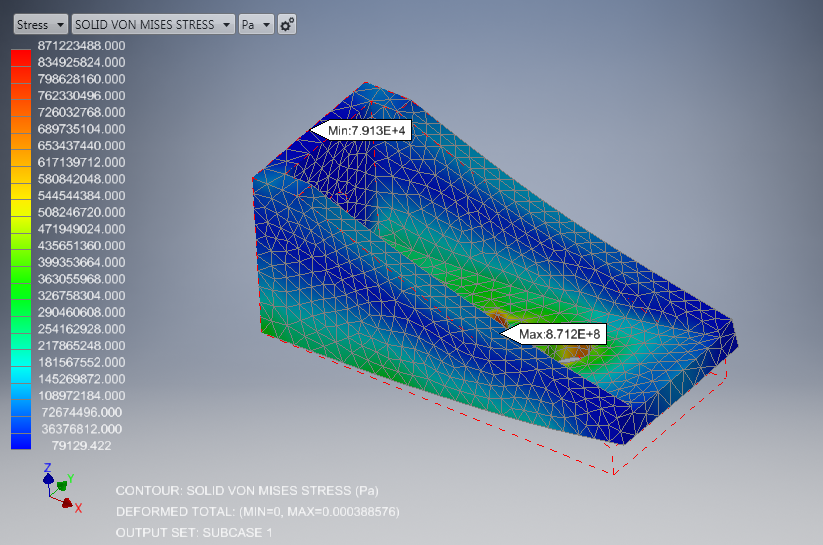

- 폰 미세스 플롯을 두 번 클릭합니다.

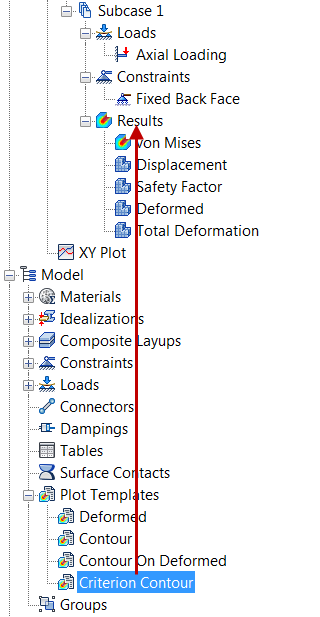

- 트리의 플롯 템플릿 섹션에서 아래 이미지에 표시된 대로 기준 윤곽선 템플릿을 결과로 끌어서 놓습니다.
- 템플릿은 하위 사례 1 아래의 결과에서 맨 아래쪽에 배치됩니다.
- 새 템플릿을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택하여 플롯의 일부 설정을 변경합니다.

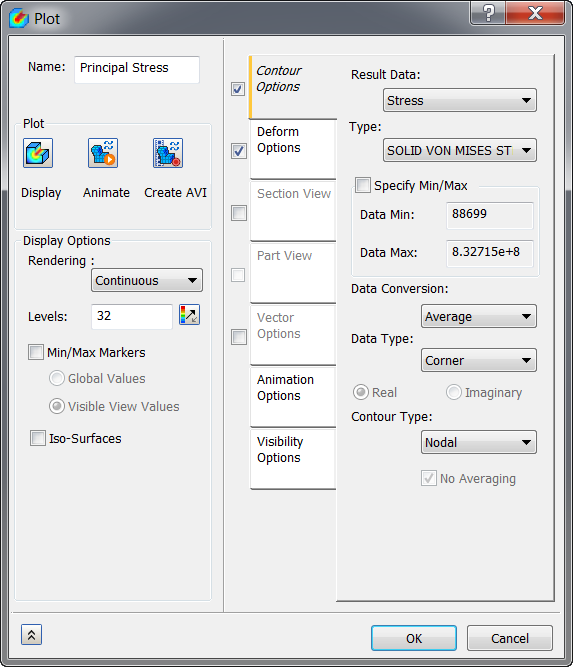

- 대화상자가 아래와 같이 표시되도록 변경 작업을 수행합니다. 이름을 Principal Stress로 변경합니다. 최소/최대 표식기를 끄고 결과 데이터 드롭다운을 응력으로 변경하고 유형을 SOLID VON MISES STRESS 등으로 선택한 후 가시성 옵션 탭에서 요소 모서리를 끕니다.
- 확인을 클릭합니다.
