Bewegungsabhängigkeiten dienen zum Angeben beabsichtigter Bewegungsverhältnisse zwischen Baugruppenkomponenten. Da sie nur offene Freiheitsgrade betreffen, treten keine Konflikte mit Positionsabhängigkeiten, mit der Größenänderung adaptiver Bauteile oder mit der Verschiebung von fixierten Komponenten auf.
Bewegungsabhängigkeiten werden im Browser angezeigt. Beim Klicken oder Bewegen des Mauscursors über einen Browser-Eintrag werden abhängige Komponenten im Grafikfenster hervorgehoben.
Der Befehl Bauteil nach Abhängigkeiten bewegen ist für Bewegungsabhängigkeiten nicht verfügbar. Bauteile mit Bewegungsabhängigkeiten können jedoch indirekt basierend auf der angegebenen Richtung und dem Verhältnis gesteuert werden.
- Zugriff
- Multifunktionsleiste:
Registerkarte Zusammenfügen
Gruppe Beziehungen
Abhängig machen
. Klicken Sie anschließend auf die Registerkarte Bewegung.
Typ und Modi
Gibt die Art der Abhängigkeit an und stellt den Modus dar, der die beabsichtigte Bewegung zwischen ausgewählten Komponenten zeigt. Kann auf lineare, ebene, zylindrische und konische Elemente angewendet werden.

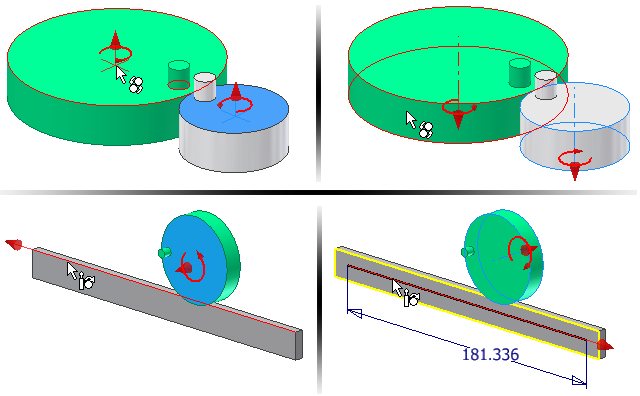

Sie können den Abhängigkeitstyp ändern, wenn das Dialogfeld während des Platzierens oder Bearbeitens von Abhängigkeiten geöffnet ist. Wenn der Cursor über einer Komponente liegt, zeigt ein Pfeil die Richtung der Abhängigkeiten an. Klicken Sie im Feld Modus auf Vorwärts oder Umkehren, um die Richtung zu ändern.
- Drehungsabhängigkeit
- Gibt an, dass sich das erste ausgewählte Bauteil im angegebenen Verhältnis relativ zu einem anderen Bauteil dreht. Wird meist für Lager, Zahnräder und Riemenscheiben verwendet.
- Drehungs-Translations-Abhängigkeit
- Gibt an, dass sich das erste ausgewählte Bauteil um den angegebenen Abstand relativ zur Translation eines anderen Bauteils dreht. Wird meist zur Anzeige ebener Bewegung, z. B. bei Zahnstange und Ritzel, verwendet.
Verhältnis oder Abstand
Gibt die Bewegung der ersten ausgewählten Komponente relativ zur zweiten ausgewählten Komponente an.
- Verhältnis
- Bei Drehungsabhängigkeiten gibt das Verhältnis an, wie viele Umdrehungen die zweite Komponente bei einer Umdrehung der ersten Komponente durchführt. Ein Wert von beispielsweise 4,0 (4:1) dreht die zweite Komponente um vier Einheiten, wenn sich die erste Komponente um eine Einheit dreht. Ein Wert von 0,25 (1:4) dreht die zweite Komponente um eine Einheit, wenn sich die erste Komponente um vier Einheiten dreht. Der Standardwert ist 1,0 (1:1). Wurden zwei zylindrische Flächen ausgewählt, so wird ein Vorgabeverhältnis relativ zu den Radien der beiden Komponenten berechnet und angezeigt.
- Abstand
- Bei Abhängigkeiten des Typs Drehung-Translation gibt der Abstand an, um wie viel sich die zweite Komponente relativ zu einer Umdrehung der ersten Komponente bewegt. Ein Wert von beispielsweise 4,0 mm verschiebt die zweite Komponente um 4.0 mm, wenn die erste Komponente eine vollständige Umdrehung macht. Ist die erste Komponente eine zylindrische Fläche, so wird ein Vorgabeabstand (Umfang der ersten Komponente) berechnet und angezeigt.
Anmerkung: Die Parameter für Verhältnis und Abstand werden verwendet, um einen Wert für die Bewegung der zweiten Auswahl in Bezug auf die erste anzugeben. Die Abhängigkeit ist jedoch bidirektional. Wenn die zweite Auswahl verschoben wird, wird die erste Auswahl ebenfalls verschoben, und zwar um den umgekehrten Verhältnis- oder Abstandswert, je nach Abhängigkeitstyp.
Weitere Optionen
- Name
- Legt den Namen der Abhängigkeit fest. Erstellt einen eindeutigen Namen für die Abhängigkeit im Browser. Sie können einen Namen eingeben oder das Feld leer lassen; in diesem Fall wird automatisch ein Standardname erzeugt.
