Se puede crear un sólido aplicando extrusión a objetos alámbricos. Resulta útil si desea diseñar de forma rápida y sencilla un modelo mediante la geometría alámbrica 2D antes de crear el sólido.
Para crear una extrusión sólida a partir del contorno de curva compuesta de la placa:

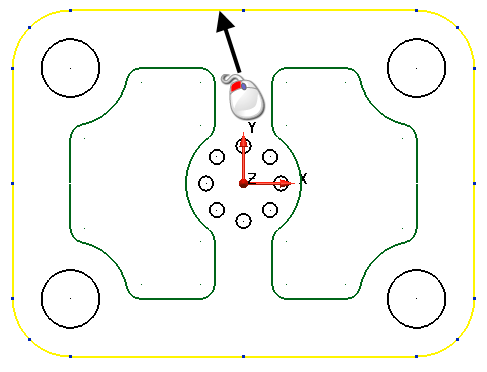

- Haga clic en la curva:
- Haga clic en la pestaña de Sólido > panel de Crear > Extrusión.
- Haga doble clic en el sólido extruido.
Se abre el cuadro de diálogo Extrusión:
- Escriba -1 en el cuadro de texto de Longitud del área Dirección 1.
- Haga clic en el botón de Aceptar.
La curva compuesta se elimina.
- Haga clic en la pestaña Vista > panel Vistas > ISO > ISO 1.
- Haga clic en cualquier lugar de la ventana de gráficos para deseleccionar el modelo.

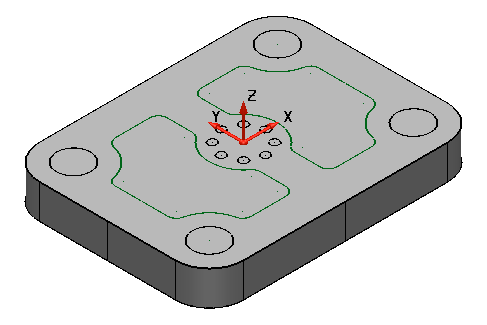

El modelo debe tener un aspecto similar al de la imagen siguiente:
