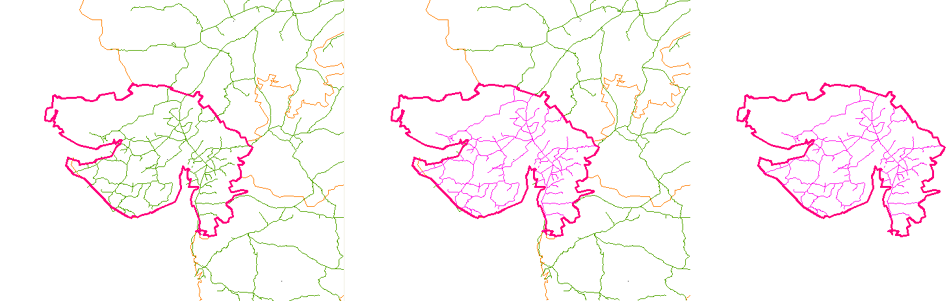

使用叠加可以仅显示选定区域的铁路线。
叠置分析的类型有三种:
要叠置拓扑,必须将这两个拓扑都加载到当前图形中。

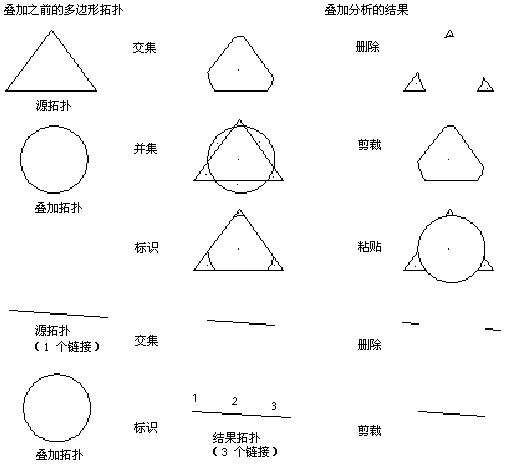

叠置两个拓扑时,可以选择这两个选定拓扑的交互方式。在某些情况下,根据选择的源拓扑和覆盖拓扑的不同,结果也不同。
“交集”操作可合并拓扑,并仅保留公共几何图形。“相交”的操作方式类似于 AND 布尔运算。无论将哪一个拓扑选作第一个或第二个,结果都一样。两个操作对象的数据将被合并在一起。
以下是一些使用“交集”的例子:
“并集”操作可将多边形与多边形合并在一起,并保留所有几何图形。“并集”的操作方式类似于 OR 布尔运算,但只能用于多边形。例如,可以将地块与土壤信息合并在一起以进行资产评估。使用“并集”可以将两组几何图形放在一起,并可以根据需要将其分开。
“标识”操作类似于对源拓扑进行“并集”操作,而对覆盖拓扑进行“相交”操作。使用“标识”可以将节点、链接或多边形与多边形合并在一起,并保留所有输入的几何图形。“标识”将创建一个带有一个链接的拓扑,该链接与覆盖拓扑相交。
当“标识”用于问题“哪些地块(多边形)位于百年一遇洪水淹没区(多边形)内?”时,洪水淹没区的所有特性将完全显示出来。
“删除”操作将使用覆盖多边形拓扑作为遮罩,并删除源多边形拓扑中被覆盖拓扑遮住的所有数据。
“剪裁”操作将使用覆盖多边形拓扑作为边界。源多边形中位于覆盖多边形以外的部分将被剪裁并放弃。可以使用此选项显示边界多边形内的多边形,例如城市或州边界。
“粘贴”操作可将覆盖多边形拓扑粘贴到源多边形上面。未被覆盖多边形拓扑遮住的源多边形部分将被保留。“粘贴”选项只能用于多边形。
可以将源拓扑和覆盖拓扑中的选定对象数据和外部数据库数据复制到结果拓扑中新的对象数据表中。可以指定将用来存储结果拓扑中的数据的新对象数据表的名称。该对象数据表名称应为新名称。结果拓扑中的数据字段类似于以下字段:
TOPONAME_FIELD
除选定的所有字段外,叠置分析还会在结果拓扑中创建以下对象数据字段。
字段名 | 数据 |
---|---|
TOPOID | 多边形标识号 |
TOPONAME1_ID | 源拓扑中的对象 ID(TOPONAME1 为源拓扑名称) |
TOPONAME2_ID | 覆盖拓扑中的对象 ID(TOPONAME2 为覆盖拓扑名称) |
TOPONAME1_PERCENTAREA | 源拓扑中上级多边形所占区域的百分比 |
TOPONAME2_PERCENTAREA | 覆盖拓扑中上级多边形所占区域的百分比 |
