Beispiel: So konstruieren Sie ein Bauteilmodell aus Grundkörpern

Folgendes Verfahren beschreibt, wie Sie mithilfe von Grundkörpern einen rechteckigen Durchlass mit rundem Anschlussstück erstellen können. Angenommen, Sie haben das Bauteil erstellt, dessen Bauteilkonfiguration festgelegt und die Standard-Arbeitsebenen erstellt.

So fügen Sie die Basis des Durchlasses mithilfe eines Grundkörpers hinzu

So fügen Sie das Anschlussstück des Durchlasses mithilfe eines Grundkörpers hinzu

So fügen Sie den Luftkanal/-rohr-Verbinder mithilfe eines Grundkörpers hinzu

  1. Klicken Sie in der verschiebbaren Gruppe Ansicht auf Dropdown-Liste Ansicht ISO-Ansicht SW .
  2. Klicken Sie im Bauteil-Browser auf (Grundkörper hinzufügen).
  3. Wählen Sie im Dialogfeld Grundkörper einfügen die Option Pyramide, und klicken Sie auf Einfügen.
  4. Wählen Sie im Modellbereich die XY-Ebene aus.

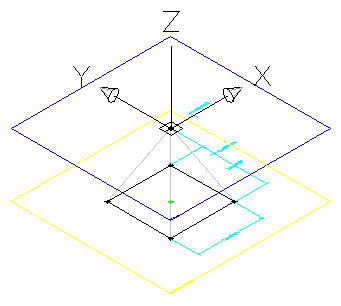

    Dies ordnet die Pyramide der XY-Ebene zu.

  5. Geben Sie an der Befehlszeile den Buchstaben n für "next" (weiter) ein, und drücken Sie die EINGABETASTE, um dem Durchlass den Grundkörper hinzuzufügen.

    Der Pyramiden-Grundkörper hat zwei Arbeitsebenen: eine an der Spitze der Pyramide und eine an der Grundfläche. Dies richtet die Ebene an der Spitze der Pyramide mit der XY-Ebene am Durchlass aus.

  6. Klicken Sie im Bauteil-Browser auf (Grundkörper hinzufügen).
  7. Wählen Sie im Dialogfeld Grundkörper einfügen die Option Zylinder und klicken Sie auf Einfügen.
  8. Wählen Sie im Modellbereich die XY-Ebene aus.

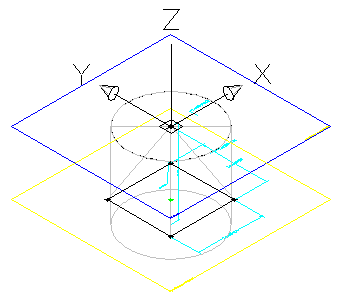

    Dies ordnet den Zylinder der XY-Ebene zu.

  9. Geben Sie in der Befehlszeile u (für Ebene umkehren) ein, und drücken Sie die EINGABETASTE.

    Dies kehrt den Zylinder auf die andere Seite der XY-Ebene.

  10. Drücken Sie die EINGABETASTE, um den Grundkörper dem Durchlass hinzuzufügen.
  11. Ändern Sie die Werte der Modellbemaßungen, damit sie eine passendere Standardgröße widerspiegeln.
    • Erweitern Sie den Eintrag Modellparameter, klicken Sie mit der rechten Maustaste auf einen Parameter und wählen Sie Bearbeiten.
    • Ändern Sie die Werte nach Bedarf.
    • Klicken Sie auf Schließen.
  12. Fügen Sie in der XY-Ebene eine koinzidente Beschränkung zwischen der Spitze der Pyramide und dem Mittelpunkt der Zylinderfläche hinzu.

    Obwohl sich diese beiden Punkte zurzeit überlappen, wird dadurch sichergestellt, dass die Pyramidengeometrie und die Zylindergeometrie bei Änderungen des Bauteilmodells ausgerichtet bleiben.

    Tipp: Um einander überlappende Objekte durchzugehen, zeigen Sie mit dem Mauszeiger auf das oberste Objekt und drücken bei gedrückter UMSCHALTTASTE wiederholt die LEERTASTE. Um einander überlappende Unterobjekte (Flächen, Kanten und Scheitelpunkte) von 3D-Volumenkörpern durchzugehen, zeigen Sie mit dem Mauszeiger auf das oberste Unterobjekt und drücken bei gedrückter STRG-Taste wiederholt die LEERTASTE.
  13. Klicken Sie im Bauteil-Browser auf (Grundkörper hinzufügen).
  14. Wählen Sie im Dialogfeld Grundkörper einfügen Undefined Duct Connector - round (Nicht definierter Luftkanal/-rohr-Verbinder - rund) und klicken Sie auf Einfügen.
  15. Wählen Sie an der Befehlszeile die XY-Ebene des Zylinders

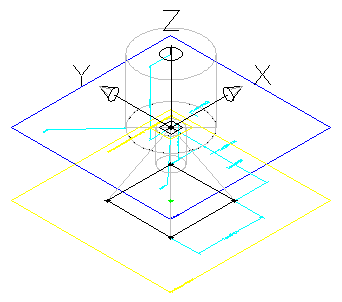

    Dies ordnet den Luftkanal/-rohr-Verbinder der XY-Ebene zu.

  16. Drücken Sie die EINGABETASTE, um die Vorgabeausrichtung zu akzeptieren und den Grundkörper zum Durchlass hinzuzufügen.

  17. Ändern Sie die Werte der Modellbemaßungen:
    • Erweitern Sie den Eintrag Modellparameter, klicken Sie mit der rechten Maustaste auf einen Parameter und wählen Sie Bearbeiten.
    • Ändern Sie unter BdyD1 den Wert der Gleichung auf D1. Dies bewirkt, dass sich der Durchmesser des Zylinders ändert, wenn sich der Durchmesser des Luftkanal/-rohr-Verbinders (D1) ändert.

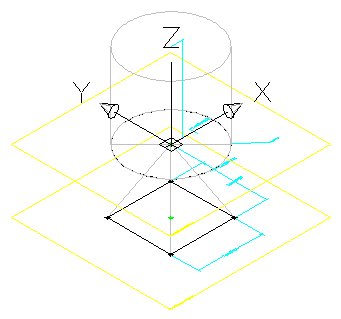

    • Ändern Sie den Wert der Gleichung für die Luftkanal/-rohr-Parameter, sodass sie gemäß folgender Abbildung eine passendere Standardgröße widerspiegeln.
    • Klicken Sie auf Schließen.
  18. Konfigurieren des Luftkanal/-rohr-Verbinders.

    Geben Sie einen Verbindungstyp an und ändern Sie ggf. die Strömungsrichtung. Weitere Informationen finden Sie unter "Verbinder eines parametrischen Bauteils" und "Hinzufügen von Verbindungsteilen zu einem parametrischen MV-Bauteil".

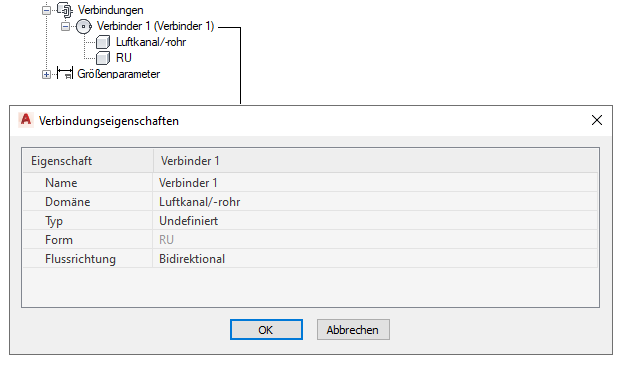

    Festlegen des Verbindungstyps im Dialogfeld Verbindungseigenschaften

  19. Verfeinern Sie das Bauteilmodell und stellen Sie das Bauteil fertig.

    Weitere Informationen finden Sie unter "Überblick über die Erstellung parametrischer Bauteile".
