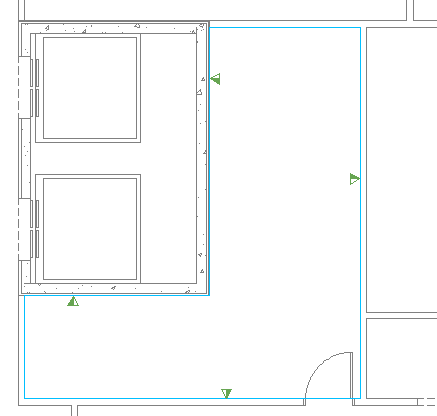

In diesem Beispiel wird eine bestimmte Anzahl an Telefonanschlussbuchsen in einen Raum eingefügt. Sie geben den Einfügepunkt der ersten Anschlussbuchse an einer für den Raum erstellten Umgrenzung an, daraufhin werden alle Anschlussbuchsen entlang der Umgrenzung ausgerichtet.
- Fügen Sie in einer neuen Zeichnung eine Zeichnung eines Architekturgrundrisses ein, oder überlagern Sie sie.
- Aktivieren Sie eine Elektro-Darstellungskonfiguration.
- Wenn die Grundrisszeichnung keine Räume enthält, erstellen Sie einen Raum für den Raum, indem Sie Folgendes ausführen:
- Öffnen Sie die Werkzeugpalette Kommunikations- und Brandschutzgerät, und wählen Sie ein Raum-Werkzeug.
- Geben Sie in der Zeichnung einen Punkt im Raum an, und drücken Sie die EINGABETASTE.
Anmerkung: Standardmäßig wird in den Elektro-Darstellungskonfigurationen die Darstellung Deckenplan - Abgeblendet für Raumobjekte verwendet. Die Darstellung macht die Umgrenzung von Räumen in den Zeichnungen sichtbar, fügt die Räume jedoch in einen Layer ein, der nicht geplottet wird. Diese Darstellung wird sonst von keinen mit der Software gelieferten Darstellungskonfigurationen verwendet. - Wählen Sie auf der Werkzeugpalette Kommunikations- und Brandschutzgerät ein Telefon-Werkzeug.
- Ändern Sie gegebenenfalls in der Eigenschaftenpalette den Stil der hinzuzufügenden Telefon-Anschlussbuchse:
- Erweitern Sie Basis, und klicken Sie unter Allgemein auf
. - Navigieren Sie im linken Fensterbereich des Arbeitsblatts Gerät auswählen zu der Zeichnung, die den Stil enthält, und wählen Sie sie aus.
- Wählen Sie im rechten Fensterbereich den Stil aus, und klicken Sie auf OK.
- Erweitern Sie Basis, und klicken Sie unter Allgemein auf
- Erweitern Sie Layout, und wählen Sie als Layoutmethode Menge um Raum.
- Geben Sie bei Anzahl der Geräte die Anzahl ein.

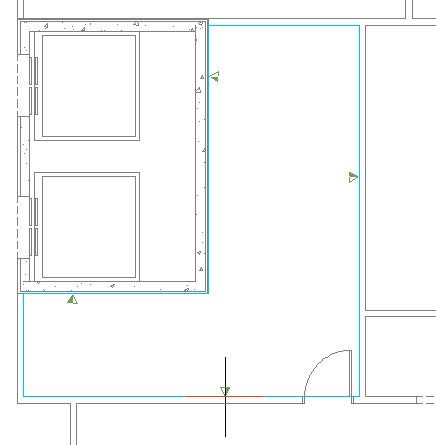

- Bewegen Sie den Mauszeiger in der Zeichnung zur Position des ersten Gerätes. Dies muss ein Punkt auf einer Umgrenzung sein.
Anmerkung: Wenn keine Umgrenzung gefunden wird, können Sie trotzdem die Geräte einfügen und diese automatisch ausrichten lassen. Geben Sie dazu die Position jedes Gerätes manuell einzeln ein. - Prüfen Sie die Vorschau für das Telefon-Anschlussbuchsen-Layout, und bewegen Sie den Mauszeiger ggf. an eine andere Position auf der Umgrenzung. Anmerkung: Auf der Eigenschaftenpalette können Sie den Wert für Abstand zwischen anzeigen. Diese schreibgeschützte Eigenschaft wird aktualisiert, wenn die Vorschau angezeigt wird.
- Klicken Sie, um die Anschlussbuchsen einzufügen, und drücken Sie die EINGABETASTE, um den Befehl zu beenden.
