Sie können auch Teile einer Topologie in einer Quellzeichnung abfragen und die entstehende Teiltopologie bearbeiten, ohne dass Sie alle Objekte der Topologie abrufen müssen.
Zwischen Standardabfragen und Topologieabfragen gibt es drei Unterschiede:
- Bei Topologieabfragen wird nur mit einer Topologie gearbeitet, während bei Standardabfragen alle Objekte in den zugeordneten Zeichnungen abgefragt werden.
- Da die Topologieinformationen in Objektdaten gespeichert werden, kann eine Datenbedingung auf der Fläche, der Länge, dem Umfang, der Richtung, dem direkten Widerstand oder dem Umkehrwiderstand basieren.
- Bei Flächentopologien funktionieren Eigenschaftsänderungen anders.
Erstellen einer Ergebnistopologie
Wenn Sie eine Topologieabfrage verwenden, können Sie die abgerufenen Informationen in der aktuellen Zeichnung in drei Topologietypen speichern:
- Keine: Der Geometrie der aktuellen Zeichnung werden keine Daten hinzugefügt.
- Temporär: Die Daten werden abgerufen und im Speicher als Topologie abgelegt. Dem Namen wird ein Sternchen (*) vorangestellt.
- Permanent: Die Abfrage ruft Daten ab und erstellt eine Topologie in der aktuellen Zeichnung. Sie können diese Topologie in die Quellzeichnungen zurückspeichern. Dem Topologienamen darf kein Sternchen (*) vorangestellt werden.
Positionsabfragen
Positionsabfragen zu Netztopologien funktionieren genauso wie Abfragen für alle anderen linearen oder Punktobjekte.
| Topologie | Durch die Positionsabfrage abgerufene Daten |
|---|---|
| Knoten | Knoten |
| Netzwerk | Verknüpfungen und Knoten, sofern diese Bestandteil einer Topologie sind |
| Polygon | Polygone, wenn Verknüpfungen oder Zentroide ausgewählt sind; auch Verknüpfungen oder Knoten, wenn Teil der Flächentopologie |

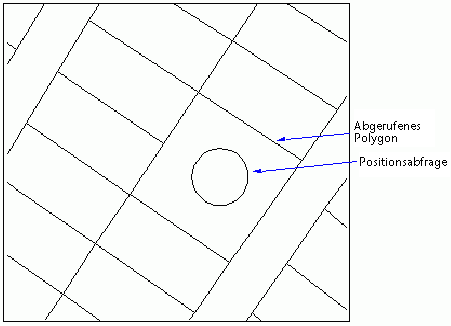

Polygone werden nicht nur als Grenzlinien, sondern als richtige Flächen behandelt. Im folgenden Beispiel schneidet eine Polygonfläche die Abfragegrenzlinie, sodass das gesamte Polygon abgerufen wird, obwohl keines seiner Objekte einen Abschnitt der Abfragegrenze kreuzt.
Bei Punktpositionsabfragen wird auch das Polygon abgerufen, das den Punkt enthält.
Objektdatenabfragen
Jedes Topologieobjekt kann mit Hilfe von Objektdaten abgefragt werden, beispielsweise Knoten-, Verknüpfungs- und Polygonkennungen, die Richtungsdaten von Verknüpfungen, Daten für die rechte und linke Seite von Verknüpfungen, Polygone usw.
Mit Hilfe von Topologieabfragen können Daten wie Fläche, Umfang, Anzahl von Verknüpfungen usw. abgerufen werden. Wenn Sie beispielsweise Objekte abrufen, deren Fläche über einem angegebenen Wert liegt, erhalten Sie bei den beiden Abfragetypen unterschiedliche Ergebnisse:
- Eine Abfrage, die mit dem Standardbefehl Abfrage von angehängte(n) Zeichnungen(en) definieren ausgeführt wird, ruft geschlossene Polylinien mit Flächen ab, die dem angegebenen Wert entsprechen.
- Mit dem Befehl Topologieabfrage definieren werden alle Polygone mit der angegebenen Fläche abgerufen, unabhängig davon, aus welchen Objekten das Polygon besteht (Linien, Bogen oder Polylinien).
Eigenschaftsänderungen mit Topologieabfragen
Wenn Sie eine Eigenschaftsänderung für Topologieobjekte definieren, werden nur bestimmte Elemente der Topologie geändert (siehe folgende Tabelle).
| Eigenschaftsänderung | Geänderte Objekte |
|---|---|
| Blockname | Knoten in einer Knoten- und einer Netztopologie, Zentroide in einer Polygontopologie |
| Farbe | Knoten, Verknüpfungen und Zentroide |
| Erhöhung | Knoten, Verknüpfungen und Zentroide |
| Höhe | Knoten in einer Knoten- und einer Netztopologie, Zentroide in einer Polygontopologie |
| Layer | Knoten, Verknüpfungen und Zentroide |
| Linientyp | Knoten, Verknüpfungen und Zentroide |
| Drehung | Knoten in Knoten- und Netztopologien. Zentroide in einer Flächentopologie |
| Skalierung | Knoten, Verknüpfungen und Zentroide |
| Textstil | Knoten in einer Knoten- und einer Netztopologie, Zentroide in einer Polygontopologie |
| Breite | Verknüpfungen |
| Textwert | Knoten in einer Knoten- und einer Netztopologie, Zentroide in einer Polygontopologie (das Labelfeld des Zentroids enthält Text) |
| Objekthöhe | Verknüpfungen |
| Schraffur | Schraffierte Polygone |
Modus Liste
Zusätzlich zu den über den Standardbefehl Abfrage von angehängte(n) Zeichnungen(en) definieren verfügbaren Punktvariablen stehen für den Befehl Topologieabfrage definieren zwei weitere Punktvariablen zur Verfügung.
- .TOPONAME: Enthält den Topologienamen.
- .TOPOTYPE: Enthält den Topologietyp: KNOTEN, NETZWERK oder POLYGON.
Drei der Punktvariablen ergeben bei Topologieabfragen unterschiedliche Ergebnisse.
- .DRAWING: Name der Zeichnung, die die Quelle des Geometrieobjekts in der Topologie ist.
- .AREA: Wert des Objektdatenfelds AREA für jedes Polygon.
- .PERIMETER: Wert des Objektdatenfelds PERIMETER für jedes Polygon.
Mit der Option Objektelemente verarbeiten im Dialogfeld Optionen für Ausgabeliste werden die Objekte in einer Ausgabeliste angegeben.
