Mit dem Abzweigtabellen-Editor können Sie beim Rohr-Routing in einem AutoCAD Plant 3D toolset-Modell Abzweigdefinitionen zuweisen.
Beim Rohr-Routing in einem AutoCAD Plant 3D toolset-Modell bestimmen Zuweisungen in der Abzweigtabelle den Fittingtyp, der vom Rohrleitungsmodell beim Verbinden von Abzweig- und Verteilerrohren verwendet wird.
Sie verwenden die Informationen der Abzweigtabelle in einer Rohrklasse, um von der Größe eines Verteilerrohrs zu der Größe eines Abzweigs querzuverweisen und das geeignete Fitting in ein AutoCAD Plant 3D toolset-Modell einzufügen.
In der Zelle der Abzweigtabelle, in der die Spalte der Verteilerrohrgröße und die Zeile der Abzweiggröße aufeinandertreffen, wird ein Legendensymbol angezeigt, das das für diesen Abzweig zu verwendende Fitting angibt. Sie können einer Zelle der Abzweigtabelle mehrere Legendensymbole zuweisen. Sie können z. B. derselben 3”-x-4”-Zelle ein Reduzier-T-Stück und ein Latrolet zuweisen.

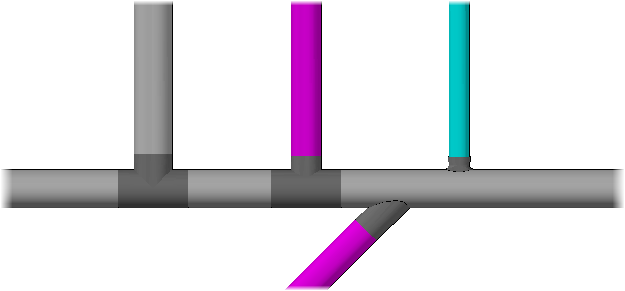

Zu den Abzweigtypen, die Sie in der Abzweigtabelle festlegen können, gehören T-Stück, Reduzier-T-Stück, Latrolet und Sockolet.
So weisen Sie Abzweigdefinitionen zur Verwendung in einem Rohrleitungsmodell zu
Zum Zuweisen von Fittings in der Abzweigtabelle führen Sie die folgenden Schritte durch:
- Definieren Sie alle in einem Rohrleitungsmodell zu verwendenden Abzweigdefinitionen in einer Rohrklasse. Wählen Sie in der Rohrklasse aus, welche Fittings in der Abzweigtabelle verwendet werden sollen. Die ausgewählten Fittings werden als Symbole in Zellen der Abzweigtabelle angezeigt und in der Legende der Abzweigtabelle referenziert.
- Wenn mehr als ein Fitting einer bestimmten Größe als Abzweig verfügbar ist, legen Sie VorgabeAbzweigdefinitionen fest.
- Weisen Sie für alle Größenübereinstimmungen von Verteiler- und Abzweigrohren Zellen in der Abzweigtabelle Abzweigdefinitionen zu.
Sie können zu einer Zelle der Abzweigtabelle mehrere Fittings hinzufügen. Neben Standardteilen können Sie weitere Teile hinzufügen, die für Rohr-Routing und -Verzweigung verfügbar sein sollen.
Anpassen der Abzweigtabelle
Sie können die Position und die Bezeichnung der Verteilerrohr- und Abzweigachsen in der Abzweigtabelle ändern. Vorgabegemäß ist die Verteilerrohrachse unten in der Tabelle und die Abzweigachse links positioniert. Sie können außerdem Anmerkungen zur Legende hinzufügen, eine Schattierung zu Zellen der Abzweigtabelle hinzufügen und auswählen, ob die Legende der Abzweigtabelle angezeigt oder ausgeblendet werden soll.
