Un proyecto arquitectónico es la creación de una construcción, desde los bocetos iniciales hasta la realización de la estructura del edificio. Un proyecto de AutoCAD Architecture 2022 toolset es un conjunto de archivos de dibujo vinculados que contienen todos los componentes necesarios para un proyecto de construcción, desde la geometría del modelo de edificio hasta las vistas en sección y de alzado, y los planos de trazado y anotación.
Modelo de construcción de AutoCAD Architecture 2022 Toolset
La organización de la construcción en un proyecto de AutoCAD Architecture 2022 toolset le proporciona las siguientes ventajas:
Un proyecto se compone de una serie de archivos de dibujo que representan distintos componentes en el diseño y la documentación del modelo de construcción. Hay dibujos para partes concretas de una construcción, como un nivel de construcción único, o los componentes de marco de un nivel. A estos dibujos se hace referencia en dibujos más complejos, por ejemplo, cuando se hace referencia a todos los dibujos de nivel individuales en un dibujo que muestra una vista completa del modelo de edificio. A partir de estos dibujos de vista, puede crear otros dibujos para secciones, alzados y planos de trazado anotados para el proyecto.
Todos los dibujos del proyecto se muestran y organizan en el Navegador de proyectos.

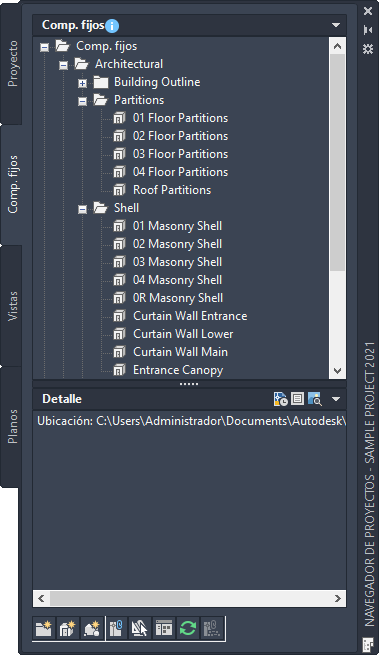

Navegador de proyectos de AutoCAD Architecture 2022 Toolset
Según la función que desempeñen en el dibujo, los dibujos se clasifican de acuerdo con estas categorías:
Los componentes fijos contienen la geometría que representa la construcción. Se trata de archivos de dibujo que contienen una única parte construida del edificio. Cada planta se representa como mínimo con un componente fijo. Si la construcción es grande y compleja, cada planta se puede crear a partir de varios componentes fijos; por ejemplo, un componente fijo para el diseño de muro, otro para los puestos de trabajo y el mobiliario y otro para los elementos de estructura.
Componente fijo de primera planta
Las vistas son dibujos montados a partir de una serie de componentes fijos para representar una vista específica de la construcción. Por ejemplo, puede crear un dibujo de vista para una única planta, que contenga los componentes fijos de los muros, el mobiliario y la estructura. Otro dibujo de vista podría contener todo el modelo de edificio con todas las plantas en una vista 3D. Asimismo, existen dibujos de vista específicos para detalles, secciones y alzados.
Vista 3D de todo el edificio
En las vistas también se agregan anotaciones, cotas, bloques de título y otra documentación necesaria.
Etiquetas de puerta y ventana en dibujo de vista
Los planos se utilizan para trazar y publicar los documentos de contrato del proyecto. Los dibujos de plano contienen dibujos de vistas con referencias externas. Puede trazar y publicar planos del proyecto.
Plano de trazado con vista en planta del edificio
Los elementos son dibujos de soporte a los que hacen referencia los componentes fijos. Contienen elementos que se repiten en la construcción, como un diseño de cuarto de baño que se utiliza en cada planta. En cada componente fijo de planta puede hacer referencia al elemento de cuarto de baño, con lo cual ahorrará trabajo.
Elemento de puesto de trabajo que se repite
Los niveles representan las plantas de un edificio. Al crear un proyecto, se definen los niveles que se necesitan y la altura que deben tener. Los archivos de dibujo que contienen la geometría de modelo actual (componentes fijos) tienen una ubicación en el proyecto y un nivel asignado.
Tres niveles del modelo de construcción
