Alinea objetos con otros objetos en 2D y 3D.

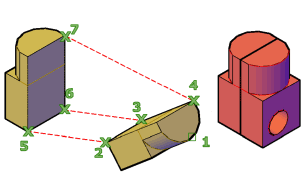

Permite especificar hasta tres puntos del objeto que se van a alinear. A continuación, especifique hasta tres puntos correspondientes del destino.
Se muestran las siguientes solicitudes.
- Designar objetos
-
Permite seleccionar uno o varios objetos para alinearlos.
Los objetos seleccionados se mueven y se giran para que el punto base y los ejes X e Y del objeto de origen se alineen con el destino en el espacio 3D. ALINEAR3D trabaja con SCP dinámico (SCPD), por lo que es posible arrastrar de forma dinámica los objetos seleccionados y alinearlos con la cara de un objeto sólido.
- Punto base
-
Permite especificar un punto que se utilizará como punto base del objeto de origen que desea desplazar a la alineación con el punto base de destino.
- Segundo punto
-
Permite especificar un punto en el eje X del objeto de origen.
El segundo punto precisa una nueva dirección del eje X dentro de un plano paralelo al plano XY del SCP actual.
- Tercer punto
-
Permite especificar un punto en el plano XY positivo del objeto.
El tercer punto establece la orientación de los ejes X e Y del objeto de origen.
- Continuar
- Avanza hasta las solicitudes de especificación del punto de destino. Utilice esta opción si los ejes X e Y del origen deben ser paralelos a los ejes X e Y de los ejes del SCP actual.
- Copiar
- Crea y alinea una copia del objeto de origen en lugar de desplazarlo.
- Primer punto de mira
- Define el destino del punto base del objeto de origen. Nota: Si el destino es un plano sobre un objeto sólido existente, es posible definir el plano de destino con un solo punto mediante la activación de SCP dinámico.
- Segundo punto de mira
-
Precisa una nueva dirección del eje X de destino dentro de un plano paralelo al plano XY del SCP actual.
- Tercer punto de mira
-
Establece la orientación de los ejes X e Y del plano de destino.
- Salir
- Determina que los ejes X e Y del destino sean paralelos a los ejes X e Y del SCP actual.
