¿Sabía que puede mantener pulsada la tecla Mayús para alternar entre los comandos RECORTA y ALARGA?
Al trabajar en los diseños, es probable que deba recortar y alargar geometría que esté relativamente cerca una de otra. En lugar de iniciar y utilizar los comandos RECORTA y ALARGA por separado, puede iniciarlos y, a continuación, alternar entre el recorte y el alargamiento de objetos seleccionados.
Recortar y alargar con el mismo comando
Los siguientes pasos tienen como finalidad mostrar cómo puede alternar entre los modos de recorte y alargamiento del comando RECORTA.
- Cree parte de la geometría, como se muestra a continuación.
- Haga clic en la ficha Inicio > grupo Modificar > Recortar. Buscar
- Si aparece la solicitud Designe objetos o <seleccionar todo>:, pulse Intro para seleccionar todos los objetos como aristas de corte.
Nota: Esta solicitud se muestra si utiliza AutoCAD 2020 o versiones anteriores, o bien si el modo Rápido está desactivado en AutoCAD 2021 y versiones posteriores. Consulte Opción de recorte y alargamiento simplificada para obtener información sobre la función de modo Rápido.

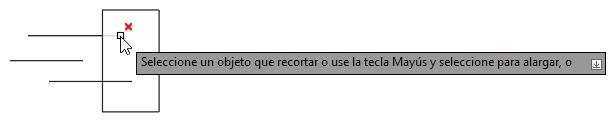

- En la solicitud Seleccione un objeto que recortar o use la tecla Mayús y seleccione para alargar, seleccione junto a los puntos finales de las líneas que se intersecan con el rectángulo para recortar cada línea.

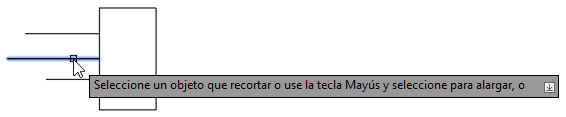

Nota: Antes de seleccionar el objeto que se va a recortar, AutoCAD ofrece una vista preliminar del cambio que se realizará. - Ahora mantenga pulsada la tecla Mayús y seleccione la otra línea para alargarla hasta el rectángulo. Suelte la tecla Mayús para salir del modo de alargamiento.
- Pulse Intro para terminar el comando.
Selección de borde
La selección individual de los objetos que se van a recortar y alargar puede llevar mucho tiempo. Los comandos RECORTA y ALARGA admiten la posibilidad de utilizar la selección de borde, lo que permite seleccionar varios objetos.

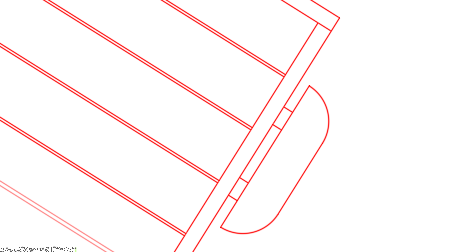

- Cree un dibujo nuevo o abra uno con geometría intersecante conocida.
- Haga clic en la ficha Inicio > grupo Modificar > Recortar. Buscar
- Si aparece la solicitud Designe objetos o <seleccionar todo>:, pulse Intro para seleccionar todos los objetos como aristas de corte.
- En la solicitud Seleccione un objeto que recortar o use la tecla Mayús y seleccione para alargar, escriba F y pulse Intro.

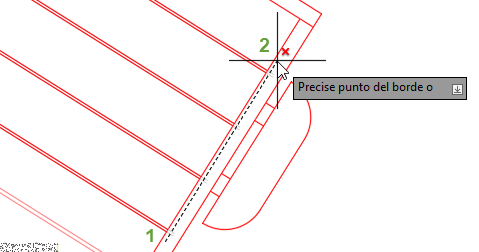

- Especifique el primer y el segundo punto de la selección de borde para que se intersequen los objetos que van a recortar o alargar si mantiene pulsada la tecla Mayús.
- Siga especificando puntos para definir la selección de borde según sea necesario.

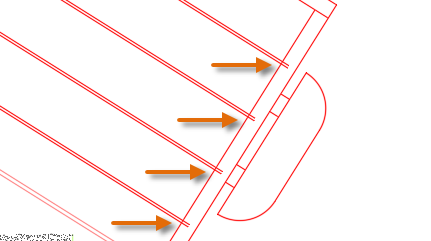

- Pulse Intro dos veces para finalizar la selección de borde, recortar los objetos seleccionados y finalizar el comando RECORTA.
Resumen
Por lo general, los objetos se suelen modificar en lugar de crear. Aprender nuevas sugerencias y flujos de trabajo optimizados, como el uso de la tecla Mayús para alternar entre los modos de recorte y alargamiento, le permite centrarse más en el diseño y menos en los comandos que utiliza.
Recorte y alargamiento de objetos
A continuación, se indican los comandos y las variables de sistema de uso frecuente relacionados con el recorte y el alargamiento de objetos.
| Comando | Descripción |
|---|---|
| ALARGA | Alarga objetos hasta alcanzar las aristas de otros objetos. |
| LONGITUD | Modifica la longitud de un objeto y el ángulo incluido de los arcos. |
| ESTIRA | Estira objetos intersecados por una ventana de captura o un polígono. |
| RECORTA | Recorta objetos hasta alcanzar las aristas de otros objetos. |
| Variable de sistema | Descripción | Valor por defecto | Se ha guardado en |
|---|---|---|---|
| COMMANDPREVIEW | Controla si se muestra una vista preliminar del posible resultado de un determinado comando. | 1 | Registro |
| EDGEMODE | Controla la forma en la que los comandos RECORTA y ALARGA determinan las aristas de corte y de contorno. | 0 | Registro |
| TRIMEDGES | Determina si el recorte y el alargamiento a sombreados con el modo Rápido están limitados a las aristas de los sombreados o incluye los objetos de los patrones de sombreado. | 1 | Registro |
| TRIMEXTENDMODE | Controla si los comandos RECORTA y ALARGA utilizan entradas simplificadas. | 1 | Registro |
Utilice el sistema de Ayuda de AutoCAD para obtener más información sobre estos comandos y sus variables de sistema relacionadas. Puede experimentar con los parámetros de las variables de sistema para encontrar los ajustes que mejor se adapten a sus necesidades.
