Dans cet exemple, vous allez relier des prises de courant avec des fils à l'aide de segments de fil Spline. Vous allez remplacer la hauteur et la direction de décalage par défaut de l'un des fils, de manière à le dessiner le long du mur.
- Dans un nouveau dessin, attachez ou superposez un dessin de plan d'étage architectural.

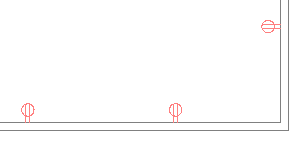

- Ajoutez plusieurs prises de courant à la pièce comme illustré à la figure ci-dessous.
- Sélectionnez la prise de courant la plus à gauche, puis cliquez sur la poignée d'ajout (+).
- Dans la palette des propriétés, entrez une distance dans le champ Hauteur, puis sélectionnez Gauche dans le champ Décalage.

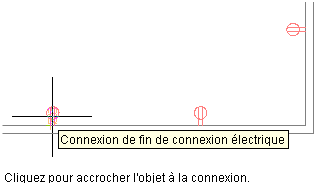

- A l'aide des outils d'accrochage de connexion de fin de connexion électrique, spécifiez le premier appareil que vous souhaitez relier par des fils.
- Accrochez le fil à la connexion électrique du deuxième appareil.

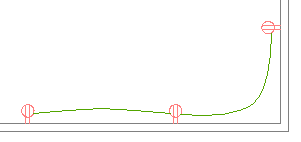

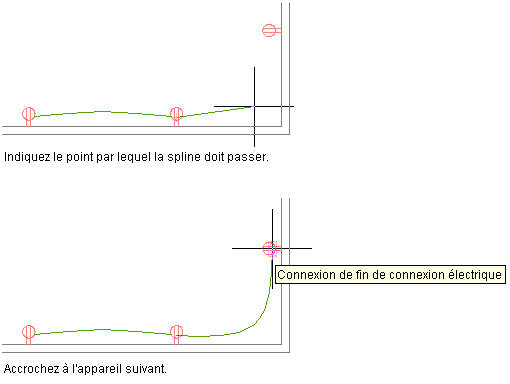

- Dessinez le troisième fil en remplaçant manuellement les valeurs de hauteur et de direction de décalage du fil. Pour ce faire, indiquez un point entre les appareils, puis accrochez le fil au troisième appareil.
- Appuyez sur la touche Entrée deux fois pour terminer la commande sans ajouter de flèche de renvoi.
Remarque : Pour plus d'informations sur l'ajout de fils et la configuration des propriétés correspondantes, reportez-vous à la rubrique Dessin ou génération de fils.
