Les dessins sont au coeur de la documentation de vos conceptions, qu'il s'agisse d'un nouveau produit à fabriquer, d'une nouvelle route à construire ou même de la rénovation d'un bâtiment existant.
À mesure que les conceptions deviennent de plus en plus complexes, il faut organiser la géométrie et les annotations dans un dessin qui sert à générer les résultats nécessaires à la fabrication ou à la construction du produit final. En fonction des types de dessins que vous créez, assurez-vous de comprendre les fonctionnalités suivantes pour bien organiser vos conceptions.
Calques
Les calques sont la principale méthode permettant d'organiser les objets d'un dessin par fonction ou utilité. Les calques permettent de réduire la complexité visuelle d'un dessin et d'en améliorer l'affichage en masquant les informations dont vous n'avez pas besoin sur le moment.

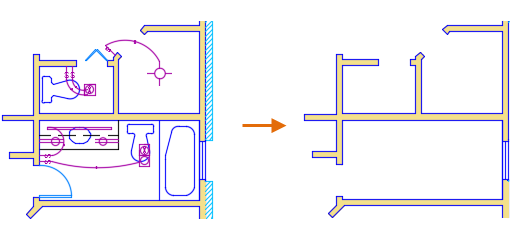

Dans cet exemple, l'affichage est limité aux objets du calque de plan d'étage en désactivant les autres calques.
Lorsque le nombre de calques augmente dans un dessin, la recherche et la modification des paramètres des calques que vous souhaitez utiliser peuvent prendre plus de temps. Ces outils de calque avancés facilitent l'utilisation de nombreux calques dans un dessin :
- Filtres de calque : utilisez les filtres de calque pour contrôler le nombre de calques affichés dans la liste déroulante Calques du ruban ou dans la liste Calques du Gestionnaire des propriétés des calques. Pour plus d'informations, reportez-vous à la rubrique Avez-vous essayé : création et application d'un filtre de calque.
- États de calque : vous pouvez enregistrer vos paramètres de calque sous la forme d'un état de calque que vous pouvez restaurer ultérieurement ou importer dans d'autres dessins. Un état de calque est comme un cliché des calques et paramètres de calque existants au moment de sa création. Pour plus d'informations, reportez-vous à la rubrique À propos de la gestion des paramètres de calque à l'aide des états de calque.
- Isolement des calques : masquez les objets des calques sur lesquels vous ne travaillez pas pour réduire la complexité visuelle du dessin. Cliquez ici pour savoir comment isoler les objets sélectionnés sur des calques.
Pour des informations supplémentaires, voir :
Présentations
Une présentation est un environnement de travail 2D pour la création de feuilles de dessin.
Vous pouvez accéder à une ou plusieurs présentations à partir des onglets situés dans le coin inférieur gauche de la zone de dessin, à droite de l'onglet Modèle. Vous pouvez utiliser plusieurs onglets de présentation pour afficher des détails des différents composants de votre modèle à différentes échelles et sur différentes tailles de feuilles.
Chaque présentation contient sa propre mise en page, qui détermine son apparence et son format d'affichage. Par exemple, vous pouvez utiliser la mise en page pour spécifier la taille et l'orientation de la feuille.
Si vous travaillez avec de nombreux dessins dans un même projet, il est possible de gérer et d'organiser les présentations de ces dessins en tant que feuilles à l'aide du Gestionnaire du jeu de feuilles.
Pour des informations supplémentaires, voir :
- À propos des présentations
- Remplacement des propriétés de calques dans une fenêtre de présentation
- Présentation des mises en page nommées
- Présentation des jeux de feuilles
- Avez-vous essayé : créer et importer des mises en page
- Avez-vous essayé la mise à l'échelle préalable des fenêtres de présentation ?
- Avez-vous essayé : les fenêtres de présentation non rectangulaires
Blocs

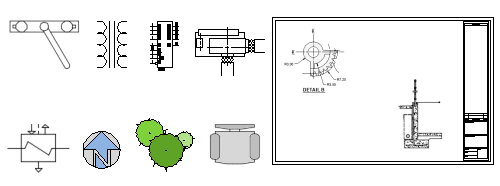

Un bloc est un objet résultant de la combinaison d'un ou de plusieurs objets. Voici quelques exemples de blocs insérés dans les dessins.
Les définitions de bloc peuvent être statiques ou dynamiques. La géométrie d'un bloc statique reste inchangée après son insertion, tandis qu'un bloc dynamique contient des règles et des restrictions qui contrôlent l'apparence et le comportement d'un bloc lorsqu'il est inséré dans un dessin ou modifié ultérieurement. La géométrie d'un bloc dynamique pouvant être modifiée, un bloc dynamique peut être utilisé pour représenter de nombreux blocs statiques, tels que des blocs de différentes tailles de portes et ouvertures ou différents types et tailles d'attache ou de raccords de canalisation.
Voici un exemple de bloc dynamique contenant un état de visibilité permettant de contrôler la géométrie de l'ouverture de la porte.
Pour des informations supplémentaires, voir :
Xréfs
Vous pouvez insérer un fichier de dessin comme référence externe ou xréf dans le dessin actuel.
Les xréfs attachés sont des liens vers l'espace objet d'un fichier de dessin spécifié. Les modifications apportées au dessin référencé sont automatiquement répercutées dans le dessin actif lorsque celui-ci est ouvert ou que la xréf est rechargée. Les xréfs attachées n'augmentent pas significativement la taille de votre dessin actif.
Les xréfs peuvent améliorer la gestion et le partage des dessins entre plusieurs équipes et sous-traitants, mais à mesure que le nombre de xréfs dans un dessin augmente, il faudra davantage gérer les chemins et les paramètres de ces xréfs. Ces outils avancés facilitent le travail avec de nombreuses xréfs dans un dessin :
- Gestionnaire des références : le gestionnaire des références peut être utilisé pour identifier les xréfs manquantes et résoudre les problèmes de chemin sans ouvrir chaque fichier de dessin. Pour en savoir plus, reportez-vous à la rubrique Avez-vous essayé de gérer les références en dehors d'AutoCAD ?.
- Ouverture de référence : vous pouvez ouvrir une xréf attachée dans une fenêtre de dessin distincte, ce qui évite d'avoir à ouvrir le fichier de dessin manuellement. Une fois le dessin modifié, vous pouvez recharger les modifications dans le dessin hôte. Pour plus d'informations, reportez-vous à la rubrique Modification d'un dessin référencé dans une fenêtre distincte.
- Édition sur place des références : vous pouvez modifier des objets dans une xréf sans quitter le dessin actuellement sélectionné. Pour plus d'informations, reportez-vous à la rubrique Modification d'objets sélectionnés dans des dessins et des blocs référencés.
Pour des informations supplémentaires, voir :
